3.2.3 Сетевые архитектуры ArcNet и ArcNet Plus
Это простая, гибкая и недорогая сетевая архитектура, поддерживающая протокол физического уровня IEEE 802.4:
физическая топология - "звезда", "шина", "звезда - шина";
логическая топология - упорядоченное "кольцо";
широкополосная передача данных 2,5 Мбит/с и 20 Мбит/с (для ArcNet Plus);
метод доступа маркерный;
средой передачи может быть:
коаксиальный кабель (длиной 600 м при "звезде" и 300 м при "шине");
витая пара (максимальная длина 244 м - при "звезде" и "шине");
Компьютеры могут быть коаксиальным кабелем связаны в шину или в иных случаях подключены к концентраторам, которые могут быть: пассивными; активными; интеллектуальными. Пассивные концентраторы просто осуществляют коммутацию кабельных соединений сети. Активные - восстанавливают и ретранслируют сигнал. Интеллектуальные - обнаруживают изменения в сети и удаленно управляют работой сетевых устройств.
Архитектура
Arc Net

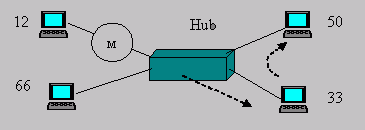

Особенность маркерного доступа ArcNet (рис. выше) состоит в том, что:
все компьютеры имеют свои сетевые адреса;
маркер передается между компьютерами согласно их номерам;
маркер двигается от компьютера с меньшим номером к компьютеру с более высоким номером, хотя тот может находиться на другом конце сети;
приемник, получив маркер, добавляет к нему свой пакет, который, дойдя до адресата, освобождает маркер.

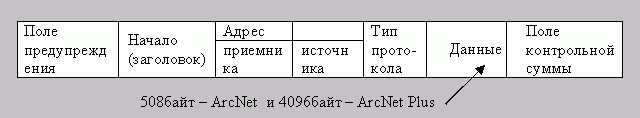

Формат пакета ArcNet Plus имеет вид, представленный на рис. ниже.
Пакт
передачи информации в ArcNet
Общее количество узлов: 255 - ArcNet; 2047 - Arc Net Plus. ArcNet - это одна из самых старых сетевых архитектур, реализованная недавно фирмой DataPoint в более современную ArcNet Plus. Однако на смену этим архитектурам приходят более современные и производительные. Одной из таких архитектур является FDDI.
3.2.4 Token Ring (Маркерное кольцо)
Данная сетевая архитектура была разработана и внедрена фирмой IBM еще в 1984 г. как часть предложенного ею способа объединить в сеть весь ряд выпускаемых IBM компьютеров: персональные компьютеры; средние ЭВМ и мейнфреймы. Разрабатывая эту технологию, IBM ставила задачу обеспечить простоту монтажа кабеля - витой пары - соединяющего компьютер с сетью через розетку. Token Ring является реализацией протокола физического уровня IEEE 802.5:
физическая топология - "звезда";
логическая топология - "кольцо";
узкополосный тип передачи;
скорость передачи 4 и 16 Мбит/с;
соединение неэкранированной и экранированной витой пары;
метод доступа - маркерное кольцо.

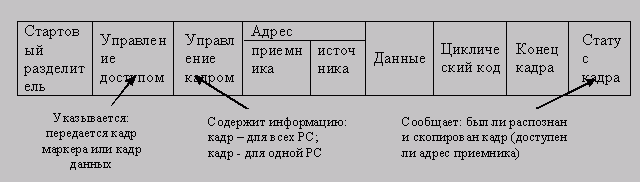

Формат кадра имеет вид, представленный на рис. ниже.
Формат
кадра, используемый в сетях Token Ring
Аппаратные компоненты
Логическое кольцо в этой сетевой архитектуре организуется концентратором, который называется модулем множественного доступа (MSAU - MultyStation Access Unit) или интеллектуальным модулем множественного доступа (SMAU - Smart Multystation Access Unit). Кабели (витые пары) соединяют клиентов и серверов с MSAU, который работает по принципу других концентраторов.
При соединении компьютеров он включается в кольцо (рис. ниже). IBM MSAU имеет 10 портов соединения. К нему можно подключить до 8 компьютеров. Каждое кольцо может содержать до 33 концентраторов.
Логическое
кольцо

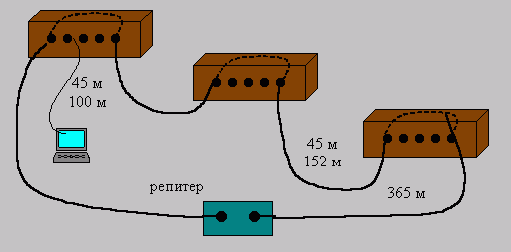

Общее число компьютеров - 72 при использовании UTP и 260 при использовании STP. Другие производители выпускают MSAU большей емкости (в зависимости от модели). Расширение логического кольца на базе концентраторов позволяет увеличить общее количество узлов в сети (рис. ниже).
Расширение
логического кольца
При этом расстояние между концентраторами до 45м (152м), а каждая РС соединяется с MSAU: при UTP - сегментом до 45м; при STR - сегментом до 100м. Расстояние между MSAU можно увеличить до 365, установив репитер.
Известны две модели сетевых плат на 4 и 16 Мбит/с. Платы на 16Мбит/с могут обеспечить передачу более длинных кадров, что сокращает количество передач для одного и того же объема данных.
