Контрольный листок

Контрольный листок ‑ бумажный бланк, на котором заранее напечатаны контролируемые параметры, так, чтобы можно было легко и точно записать данные измерений.

Используется при проведении текущего контроля сырья, полуфабрикатов, заготовок, деталей, готовой продукции и т. д., при анализе брака, при анализе оборудования и технологического процесса и т. д. Форма листков разрабатывается в зависимости от поставленной задачи с целью сбора конкретных данных, необходимых и достаточных для решения поставленного вопроса.

Графики

Графическое представление данных широко применяется в производственной практике для наглядности и облегчения понимания смысла данных. Различают следующие виды графиков:

А). График, представляющий собой ломаную линию (рисунок 42), применяется, например, для выражения изменения каких-либо данных с течением времени.

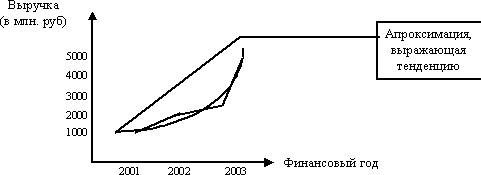

Рисунок 42 - Пример «ломаного» графика и его аппроксимации

Б) Круговой и ленточный графики (рисунок 43 и 44) применяются для выражения процентного соотношения рассматриваемых данных.

Рисунок 43 - Пример кругового графика

Соотношение составляющих себестоимости производства:

Рисунок 44 Пример ленточного графика

В). Z-образный график (рисунок 45) применяется для выражения условий достижений данных значений. Например, для оценки общей тенденции при регистрации по месяцам фактических данных (объём сбыта, объём производства и т.д.)

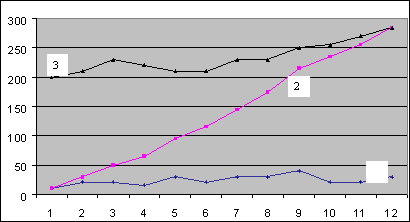

Рисунок 45 - Пример Z-образного графика

Г). Столбчатый график (рисунок 46) представляет количественную зависимость, выражаемую высотой столбика, таких факторов, как себестоимость изделия от его вида, сумма потерь в результате брака от процесса и т.д. Разновидности столбчатого графика – гистограмма и диаграмма Парето. При построении графика по оси ординат откладывают количество факторов, влияющих на изучаемый процесс (в данном случае изучение стимулов к покупке изделий). По оси абсцисс – факторы, каждому из которых соответствует высота столбика, зависящая от числа (частоты) проявления данного фактора.

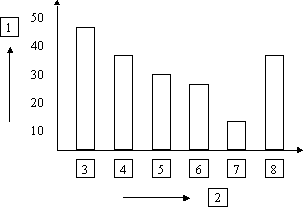

Рисунок 46 - Пример столбчатого графика

Диаграмма разброса

Диаграмма разброса (корреляционная диаграмма) строится как график зависимости между параметрами, что позволяет определить, есть ли взаимосвязь между этими параметрами, Если такая взаимосвязь существует, можно устранить отклонение одного параметра, воздействуя на другой.

Применяется для выявления зависимости одних показателей от других. Корреляция является методом для распутывания причинно‑ следственных связей. Применение этого метода требует особой аккуратности при выполнении эксперимента. С помощью корреляции можно, например, установить зависимость точности обработки изделия от точностных параметров станка, различных параметров инструмента, определить зависимость микроструктуры металла от различных параметров электропечи, выяснить зависимость толщины покрытия от концентрации электролита и т. д.

Рисунки 47 -Варианты диаграмм разброса
