5. Разработка чертежа заготовки

Выполнить чертеж заготовки в соответствии с требованиями ЕСКД, нанести контур детали сплошной тонкой линией, нанести размеры и допуски заготовки и детали.

6. Расчет режимов резания и норм времени на одну из операций технологического процесса

Рассчитать режимы резания на одну из операций (указанную преподавателем) технологического маршрута обработки заданной поверхности. После чего определить нормы времени на выполнение данной операции.

Оформить технологический маршрут изготовления детали на маршрутных картах и операционную карту на выбранную операцию обработки поверхности (если необходимо, и карту эскизов).

Задания для курсовой работы приведены в табл. 1.

Таблица 1

Задания для курсовой работы

Номер варианта	Название детали	Чертеж детали	Размеры	Поверхность	Материал
1	2	3	4	5	6
1	Валик	Рис. 1	Табл. 2, строка 1	Б	Сталь 45
2	Валик	Рис. 2	Табл. 3, строка 1	В	Сталь 45
3	Втулка	Рис. 3	Табл. 4, строка 1	В	Сталь 50
4	Колесо зубчатое	Рис. 4	Табл. 5, строка 1	А	Сталь 40
5	Палец	Рис. 5	Табл. 6, строка 1	Б	Сталь 45
6	Полумуфта	Рис. 6	Табл. 7, строка 1	А	СЧ 20
7	Наконечник штока	Рис. 7	Табл. 8, строка 1	А	Сталь 95
8	Корпус	Рис. 8	Табл. 9, строка 1	А	СЧ 15
9	Валик	Рис. 1	Табл. 2, строка 2	В	Сталь 45
10	Валик	Рис. 2	Табл. 3, строка 2	Г	Сталь 45
11	Втулка	Рис. 3	Табл. 4, строка 2	Г	Сталь 50
12	Колесо зубчатое	Рис. 4	Табл. 5, строка 2	А	Сталь 40
13	Полумуфта	Рис. 6	Табл. 7, строка 5	А	СЧ 20
14	Валик	Рис. 1	Табл. 2, строка 6	Г	Сталь 45
15	Полумуфта	Рис. 6	Табл. 7, строка 2	А	СЧ 20
16	Наконечник штока	Рис. 7	Табл. 8, строка 2	А	Сталь 95
17	Корпус	Рис. 8	Табл. 9, строка 2	А	СЧ 15
18	Валик	Рис. 1	Табл. 2, строка 3	Г	Сталь 45
19	Валик	Рис. 2	Табл. 3, строка 3	В	Сталь 45
20	Втулка	Рис. 3	Табл. 4, строка 3	В	Сталь 50
21	Колесо зубчатое	Рис. 4	Табл. 5, строка 3	А	Сталь 40
22	Валик	Рис. 1	Табл. 2, строка 7	Б	Сталь 45
23	Палец	Рис. 5	Табл. 6, строка 3	Б	Сталь 45
24	Полумуфта	Рис. 6	Табл. 7, строка 3	А	СЧ 20
25	Наконечник штока	Рис. 7	Табл. 8, строка 3	А	Сталь 95
26	Корпус	Рис. 8	Табл. 9, строка 3	А	СЧ 15
27	Валик	Рис. 1	Табл. 2, строка 4	Б	Сталь 45
28	Валик	Рис. 2	Табл. 3, строка 4	Г	Сталь 45
29	Втулка	Рис. 3	Табл. 4, строка 4	Г	Сталь 50
30	Колесо зубчатое	Рис. 4	Табл. 5, строка 4	А	Сталь 40

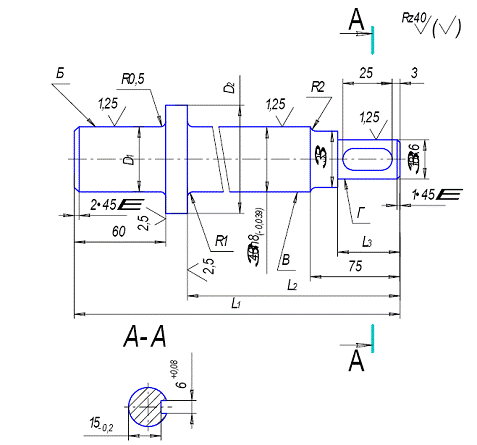

Рис. 1

Таблица 2

Номер строки	Размеры в мм
	L₁	L₂	L₃	D₁	D₂
1	220	140	40	40u8	55
2	225	145	42	45u8	55
3	230	150	45	50u8	65
4	235	155	48	55u8	65
5	240	160	50	60u8	75
6	245	165	52	65u8	75
7	250	170	55	70u8	85
8	255	175	58	75u8	85
9	260	180	60	80u8	95
10	265	185	62	85u8	95

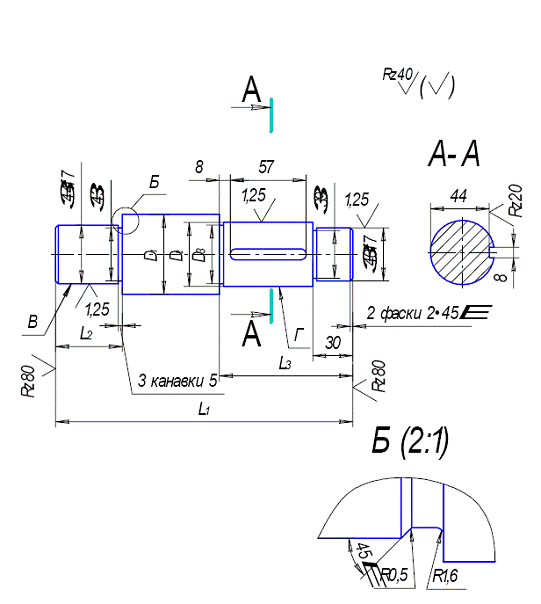

Рис.2

Таблица 3

Номер строки	Размеры в мм
	L₁	L₂	L₃	D₁	D₂	D₃
1	280	40	65	60h12	48k6	47
2	285	45	70	65h12	48k6	47
3	290	50	75	70h12	58k6	57
4	295	55	80	75h12	58k6	57
5	300	40	85	80h12	68k6	67
6	305	45	90	85h12	68k6	67
7	310	50	95	90h12	78k6	77
8	315	55	100	95h12	78k6	77
9	320	60	105	100h12	88k6	87
10	325	50	110	105h12	88k6	87

Рис.3

Таблица 4

Номер строки	Размеры в мм
	L₁	L₂	L₃	D₁	D₂	D₃
1	130	30	62	80h6	140	79
2	130	35	65	82h6	140	79
3	135	35	68	85h6	145	84
4	135	40	70	88h6	145	84
5	135	40	72	90h6	150	89
6	135	45	60	92h6	150	89
7	145	45	62	95h6	155	94
8	145	50	65	98h6	155	94
9	150	50	68	100h6	160	99
10	150	55	70	105h6	160	99

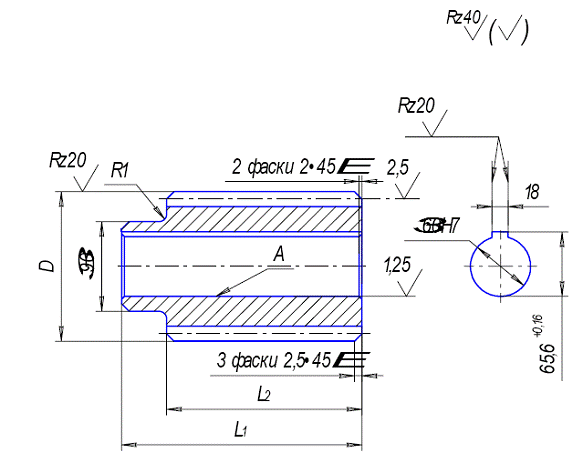

Рис.4

Таблица 5

Номер стороки	Модуль m, мм	Число зубьев z	Степень точности по ГОСТ 1643-81	Размеры, мм
Номер стороки	Модуль m, мм	Число зубьев z	Степень точности по ГОСТ 1643-81	L₁	L₂	D
1	5	21	7−С	45	35	115
2	5	23	7−С	55	38	125
3	5	25	7−С	65	40	135
4	5	27	7−С	75	45	145
5	5	29	7−С	85	48	155
6	5	21	7−С	90	50	115
7	5	23	7−С	105	55	125
8	5	25	7−С	115	65	135
9	5	27	7−С	125	85	145
10	5	29	7−С	135	105	155

Рис.5

Таблица 6

Номер строки	Размеры в мм
Номер строки	D₁	L₁	L₂	L₃
1	45	110	35	35
2	50	120	38	45
3	55	130	40	55
4	60	140	42	65
5	65	150	45	70
6	70	155	48	75
7	75	160	50	80
8	80	165	52	85
9	85	170	55	90
10	90	175	58	95

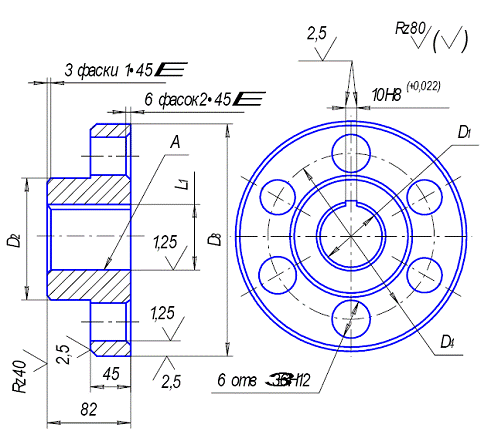

Рис.6

Таблица 7

Номер строки	Размеры в мм
	D₁	D₂	D₃	D₄	L₁
1	35H7	70	170	120	39
2	40H7	75	175	125	44
3	45H7	80	180	130	49
4	50H7	85	185	135	54
5	55H7	90	190	140	59
6	35H7	95	200	145	39
7	40H7	100	205	150	44
8	45H7	105	210	155	49
9	50H7	110	215	160	54
10	55H7	115	220	165	59

Рис.7

Таблица 8

Номер строки	Размеры в мм
	D₁	L₁	L₂
1	35h10	137	20
2	38h9	142	20
3	40h10	147	25
4	42h9	152	25
5	45h10	157	30
6	48h9	137	30
7	50h10	142	35
8	52h9	147	35
9	55h10	152	40
10	58h9	157	40

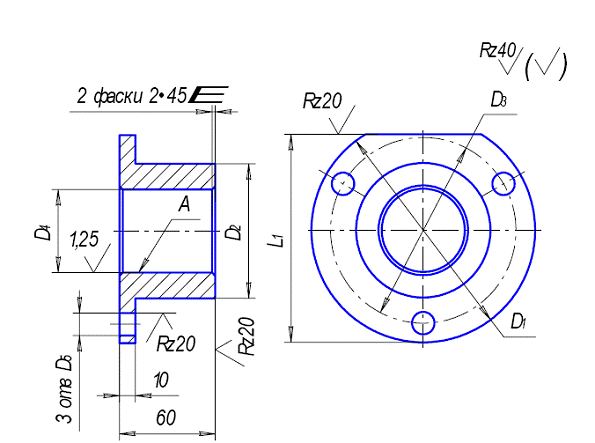

Рис.8

Таблица 9

Номер строки	Размеры в мм
	D₁	D₂	D₃	D₄	D₅	L₁
1	140	85	115	52H7	14	130
2	145	85	115	55H7	14	135
3	150	90	120	58H7	16	140
4	155	90	120	60H7	16	145
5	160	95	130	62H7	16	150
6	165	95	130	65H7	16	155
7	170	100	135	68H7	18	160
8	175	100	135	70H7	18	165
9	180	105	140	72H7	20	170
10	185	105	140	75H7	20	175
