Практическая работа №13
Проверка исправности люминесцентных ламп и пускорегулирующих аппаратов
1 Цель работы: научиться производить отбраковку люминесцентных ламп, дросселей и стартеров
2 Порядок выполнения работы
2.1 Изучить теоретические сведения.
2.2 Начертить электрическую схему проверки исправности
люминесцентных ламп и пускорегулирующих аппаратов.
2.3 Ответить на контрольные вопросы.
2.4 Сделать выводы по работе.
3 Теоретическая часть
При эксплуатации ламп встречаются различные неисправности, которые необходимо обнаружить и устранить. Чаще всего встречаются следующие неисправности:
— новая лампа не загорается (причиной этого может быть плохой контакт в патроне, разрыв проводов и электродах, наличие воздуха в лампе);
— новая лампа при включении мигает и не загорается. В этом случае ее рекомендуется несколько раз включить и выключить — это может устранить мигание. Если же лампа продолжает мигать, то причиной может быть неисправность стартера, который рекомендуется заменить;
— у лампы наблюдается потемнение концов трубки с одной или с обеих сторон на 50—70 мм от основания. Это означает, что срок службы лампы заканчивается;
— концы лампы при включении светятся, а лампа не зажигается. Причиной является либо неисправность стартера, либо короткое замыкание в конденсаторе;
— дроссель сильно гудит. В этом случае его необходимо укрепить на резиновых или других звукоизолирующих прокладках;
— сильный нагрев дросселя может быть следствием плохой изоляции пластин. При этом дроссель необходимо заменить;
— сгорание электродов. Причинами являются поломка патронов или короткое замыкание проводов на корпус осветительной арматуры.
При исследовании работы лампы желательно проверить качество ее работы, учитывая, что исправная лампа должна зажигаться при напряжении сети Uc =90% Uном. Кроме проверки исправной работы лампы необходимо проверить наличие «выпрямляющего эффекта», который почти вдвое уменьшает световой поток лампы. «Выпрямляющий эффект» возникает в том случае, если у лампы отсутствует эмиссия одного из электродов при этом ток будет проходить по лампе только в одном направлении и амперметр постоянного тока зафиксирует значение тока на 25—30 % меньше номинального тока лампы. Такая лампа подле жит отбраковке.
При испытаниях стартера необходимо учитывать, что, не смотря на простоту конструкции, они часто выходят из строя из-за залипания контактов. В таком режиме стартера лампа начинает работать в длительном пусковом режиме.
При испытаниях дросселя необходимо убедиться в отсутствии короткого замыкания в нем, а также измерить ток короткого замыкания и сравнить его с данными каталога. Отсутствие перегрева и гудения при работе дросселя свидетельствуют о его исправности.
Порядок выполнения работы при проверке исправности люминесцентных ламп и пускорегулирующих аппаратов:
Собрать схему согласно рисунку 1. Включить автомат SF; при наличии напряжения на схеме загорается лампа HL1. Установить лабораторным автотрансформатором TV необходимое напряжение. Произвести проверку исправности лампы, для чего: поставить переключатель SA в положение II; нажать кнопку SB 6; после отпускания кнопки лампа должна зажечься; значения тока и напряжения лампы по показаниям приборов РА1 и PV2.
Если при нажатии на кнопку нити электродов не светятся, то для выяснения, какой из электродов испорчен, необходимо поочередно нажать кнопки SB2 и SB3; если электроды целы, а лампа не горит, то ее следует зажечь с помощью конденсатора С 2 емкостью 4 мкФ, нажав на кнопку SB5, не отпуская кнопку SB6. Затем для обнаружения у лампы выпрямляющего эффекта необходимо нажать кнопку SB1 и если показания амперметра постоянного тока РА2 составляют 25— 30 % от показания амперметра РА1, то лампа подлежит замене; исправную лампу зажечь нажатием кнопки SB6, предварительно установив напряжение на вольтметре PV1, равное 198—200 В.

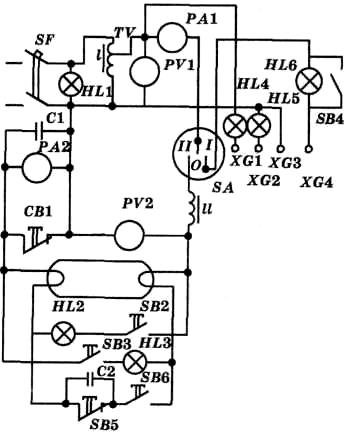

Рисунок 13.1 – Электрическая схема проверки исправности люминесцентных ламп и пускорегулирующих аппаратов.
Произвести проверку исправности дросселя, для чего необходимо:
—подключить дроссель к зажимам XG3 и XG4;
—установить переключатель SA в положение I;
—проверить отсутствие короткого замыкания, при этом накал нити лампы HL6 должен быть нормальным при разомкнутой кнопке SBA;
—нажать кнопку SB4, измерить ток короткого замыкания.
Произвести проверку стартера, для чего подключить стартер к зажимам XG1 и XG2. У исправного стартера с момента его включения через глазок в корпусе можно увидеть оранжевое свечение газового разряда, которое исчезнет через 1—3 с, когда электроды стартера замкнутся. В этот момент зажигаются лампы HL4 и НL5 мощностью 15—20 Вт. Затем процесс срабатывание повторяется, при этом лампы будут часто мигать. Если лампы не горят или горят, но не мигают, то стартер неисправен и подлежит замене.
