5. Определение приведенного к валу момента инерции
Для определения собственного момента инерции для электропривода насосной установки приведенный момент инерции определяется исходя из выражения :
(4)
Где:
,
-
плотность материала из которого выполнен
электродвигатель ( сталь-Э-342). (7800 кг/
м
),
L- длина статорного цилиндра электрического двигателя, м,
R- внешний радиус цилиндра электрического двигателя, м,
r- внутренний радиус цидиндра электрического двигателя, м.
Подставляя численные значения согласно паспортным данным, получатся значения:
Подставляя численные значения в (4) получится численное значение момента инерции.
(5)
Следовательно
выполняется неравенство , что определенный
аналитический приведенный момент
инерции электродвигателя соответствует
паспортным данным установки , т.к.
выполняется неравенство 87,76
30,98
.
6. Определение длительности запуска электродвигателя
Продолжительность запуска насоса определяется и проверяется исходя из выражения (6):
(6)
-
продолжительность запуска насоса
7. Расчет и построение механических характеристик электродвигателя и рабочей машины
Расчет механической характеристики основной рабочей машины производится аналитически согласно выражения (7):
(7)
-
механический момент рабочей машины
-
пусковой механический
момент рабочей машины
-
номинальный
механический момент рабочей машины
n- синхронное число оборотов рабочей машины
-
номинальное число
оборотов рабочей машины
=0.25
-
для насосов.
Подставляя численные значения в (7) получится численное значение приведенные ниже :
-
механический
рабочий момент рабочей машины
Полученные численные значения заносятся в таблицу № 4 на основе которых строится механическая характеристика электрического двигателя насосной установки.
Таблица№4
N |
1450 |
1000 |
750 |
600 |
550 |
400 |
0 |
980 |
900 |
M |
2184 |
1185,2 |
788,56 |
604,95 |
552,8 |
423,5 |
278,54 |
1149 |
1012 |
Расчет механической характеристики асинхронного электродвигателя основного насоса производится аналитически согласно уравнения Клосса, что соответствует аналитическому выражению (8).
(8)
-
максимальный момент асинхронного
электродвигателя

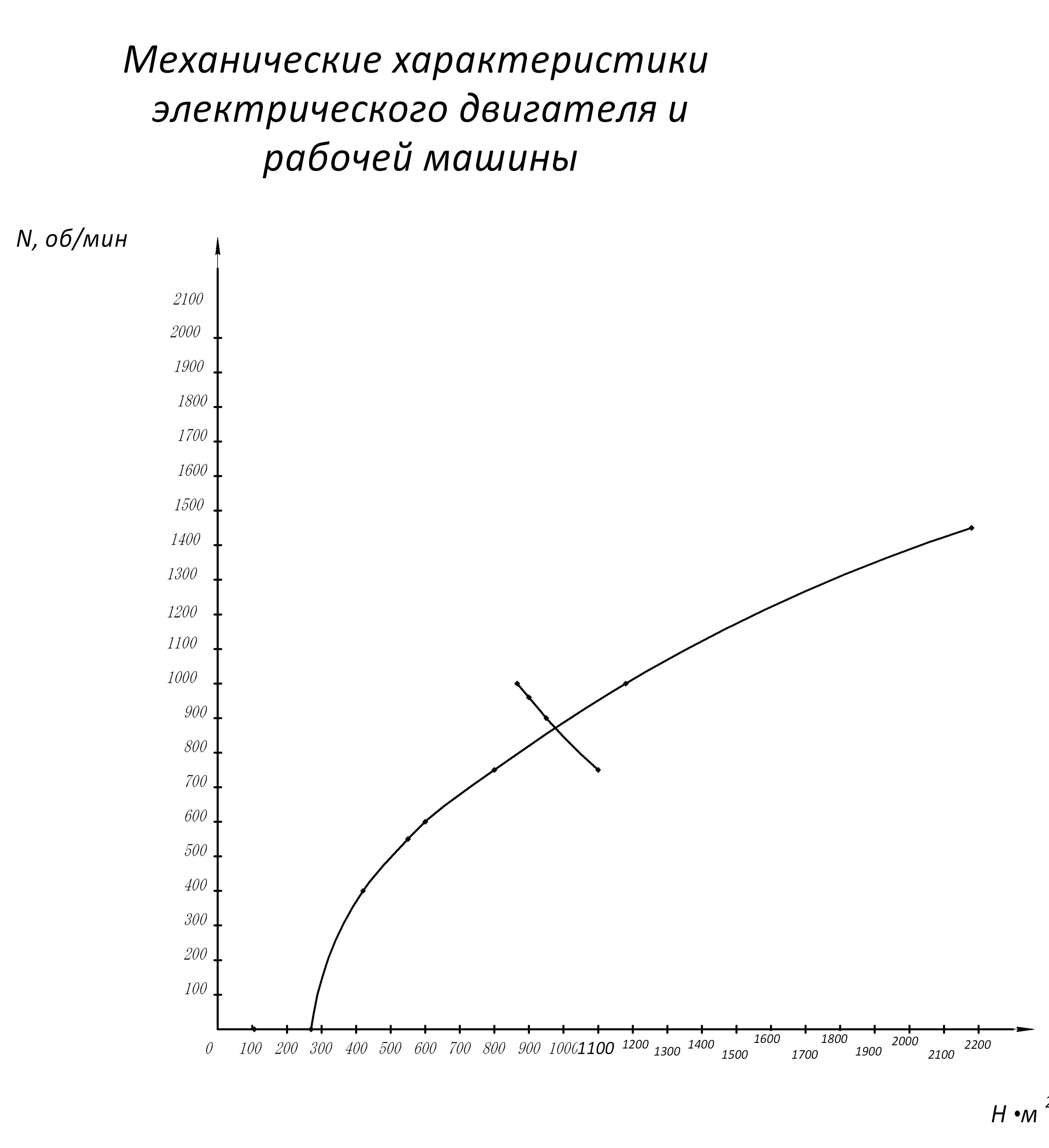

Полученные аналитические значения заносятся в таблицу № 5, по которым строится механическая характеристика.
Таблица№5
N |
900 |
960 |
1000 |
1450 |
M |
955 |
895 |
860 |
595 |
