Контрольные задачи

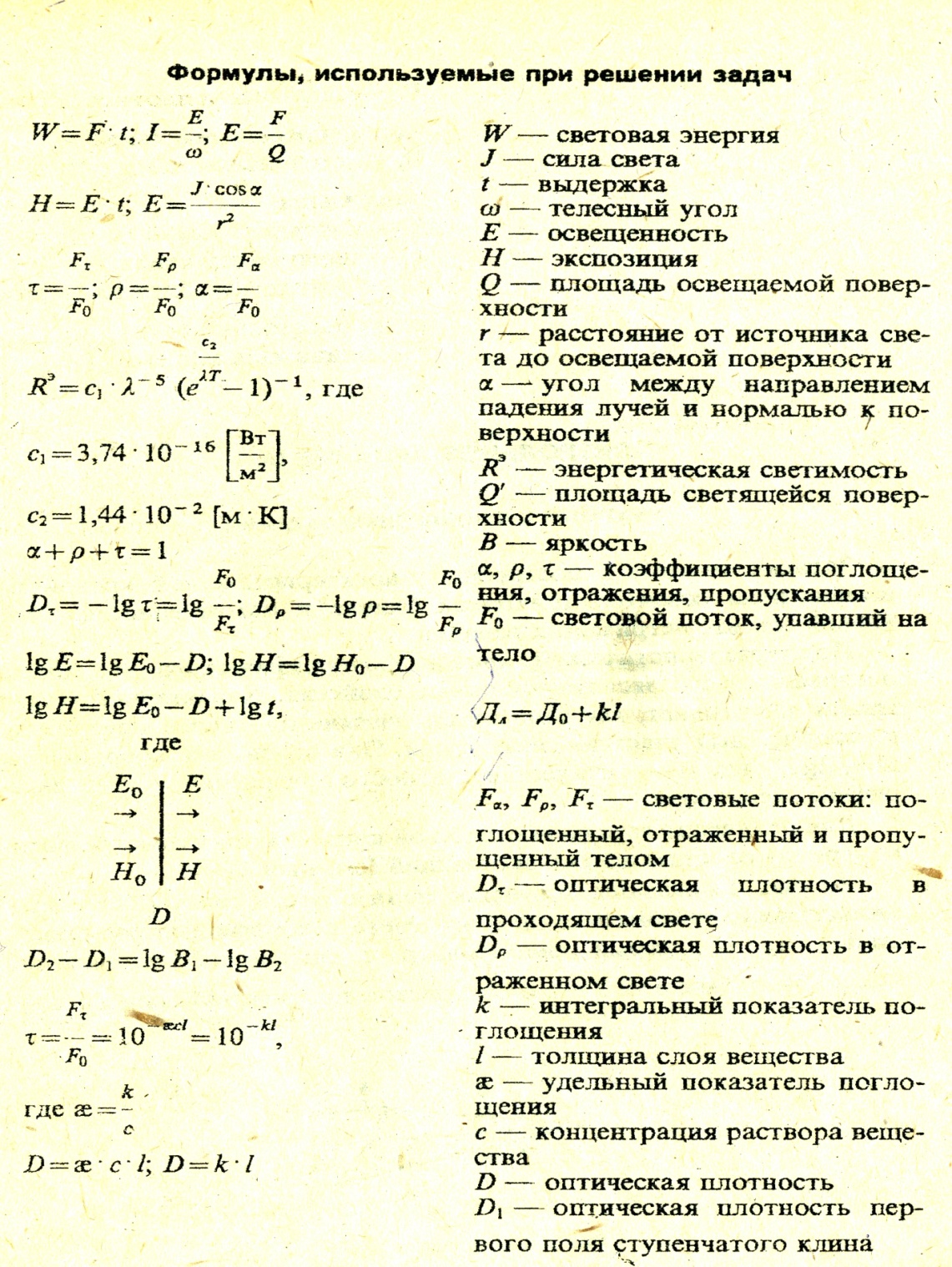

Поверхность стола освещается лампой накаливания, расположенной на расстоянии r= 1,5 м. Освещенность стола
~ 200 лк.
Какой будет освещенность Е2> если лампу опустить на 0,5 м ниже.
Стеклянный стол копировального станка освещается изнутри точечным источником света, расположенным на расстоянии r—90 см под центром стекла. Чему равна освещенность стекла на расстоянии 30 см от центра, если сила света лампы J— 100 кд?
Оптическая плотность D среды увеличилась на 0,7.Как изменился коэффициент пропускания τ?
Оптические плотности почернения возрастают скачкообразно на постоянную величину ∆D>=0,3.Определить изменение коэффициента пропускания т с изменением оптической плотности на ∆D.
Фотографическая пленка экспонировалась за ступенчатым оптическим клином с константой k=0,1.Определить отношение экспозиций Н3 : Н12, полученных пленкой за третьим и двенадцатым полями клина.
Отношение освещенностей за крайними точками непрерывного оптического клина E0 : E2=100 : 1. Длина клина равна 100 мм.
Определить константу клина k.
Какую длину должен иметь непрерывный оптический клин с константой к=0,1, чтобы интервал освещенностей, получаемый с его помощью, был равен 3,5?
Слой воды толщиной l= 1 м ослабляет световой поток в два раза.
Определить интегральный показатель поглощения воды к (мм-1).
Пластина, изготовленная из нейтрально-серого стекла, имеет коэффициент пропускания τ=0,6. Толщина пластинки l= 1 мм.
Какова оптическая плотность пластинки из того же стекла, но при толщине l= 4 мм?
Ступенчатый оптический клин имеет 11 полей. Константа клина к=0,1.
Каково
отношение коэффициентов пропускания
τ
: τ
крайних полей клина?
При включении нейтрально-серого светофильтра экспозиция за одиннадцатым полем клина сенситометра ФСР-4 изменилась с 0,11 до 0,022 лк с.Чему равна оптическая плотность этого светофильтра?
Какова фотографическая широта L материала, если известно, что приращение оптической плотности в пределах прямолинейного участка ∆D =1,2, а коэффициент контрастности у = 0,6?
Коэффициент контрастности материала y=2 Какой разностью оптических плотностей ∆D реагирует этот материал на экспозиции, находящиеся в пределах прямолинейного участка, если их отношение равно Н1 : Н2=1 : 8?
Вывести формулу, служащую для определения расстояния при юстировке сенситометра:
Определить расстояние между источником света и фотографическим материалом, если известно, что между ними находится среда, оптическая плотность которой D=1,8; сила света источника J=900 кд; экспозиция, которую должен получить материал, Н=2 лк
с, выдержка f=2 с.
Фотографическая пленка экспонировалась за ступенчатым оптическим клином, оптическая плотность первого поля которого равна 0,15, константа k=0,2.
Определить отношение экспозиций Н5 : Н20, полученных пленкой
за пятым и двадцатым полями этого клина.
Экспозиция, полученная поверхностью ступенчатого оптического клина, обращенной к источнику света, Н0=200 лк с. Константа клина k=0,3.
Определить, за каким полем п находится участок фотографического материала, получивший экспозицию H=20 лк с, если оптическая плотность первого поля клина Dl = 0,1.
Экспозиция Н1= 0,32 лк с вызывает почернение, оптическая плотность которого D1 — 0,7. Экспозиция H=2,5 лк с вызывает на этом материале почернение с оптической плотностью D2 =1,5
Каков коэффициент контрастности материала, если известно, что обе указанные плотности соответствуют прямолинейному участку характеристической кривой?
Участок фотографического материала, находящийся за пластинкой из серого стекла с плотностью D=2,5, получил экспозицию H=0,2 лк с. Сила света источника J= 100 кд. Расстояние от источника света до материала r=50 см.
Какова продолжительность выдержки?
Между источником света силой J=200 кд и фотографическим материалом находится пластинка из нейтрально-серого стекла, оптическая плотность которого D=1,1.
Какую экспозицию Н получит материал, если он находится на расстоянии r=2 м от источника света, а время освещения t =100 с
КОНТРОЛЬНОЕ ЗАДАНИЕ № 1
УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЗАДАНИЯ
Задание состоит в построении характеристической кривой на стандартном сенситометрическом бланке и нахождении по этой кривой сенситометрических величин.
По характеристической кривой фотографического материала оцениваются его эксплуатационные свойства. Характеристическая кривая показывает, как зависят оптические плотности почернения от сообщенных участкам экспозиций. Она строится в координатах
D =f(lg H), где D — оптические плотности почернений; lgH — логарифмы экспозиций.
Для получения характеристической кривой в сенситометре фотоматериалу сообщается ряд экспозиций (см. рис. 2).

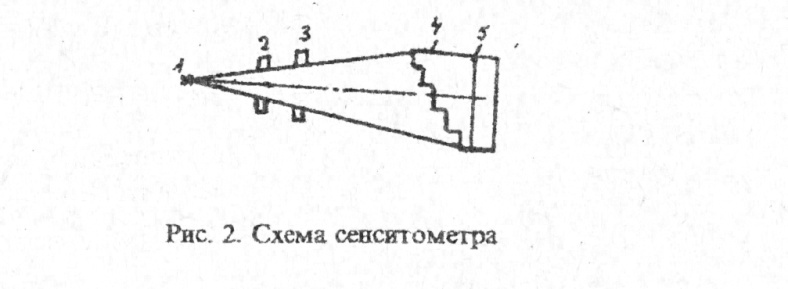

На рис. 2 показаны: источник света с силой света I (1); светофильтр искусственного солнечного света с коэффициентом пропускания τсв (2); серый светофильтр с оптической плотностью
Dсер.св. (3); оптический клин с оптической плотностью первого поля
Ig
=
Ig
-k
Ig
=
Ig
-k

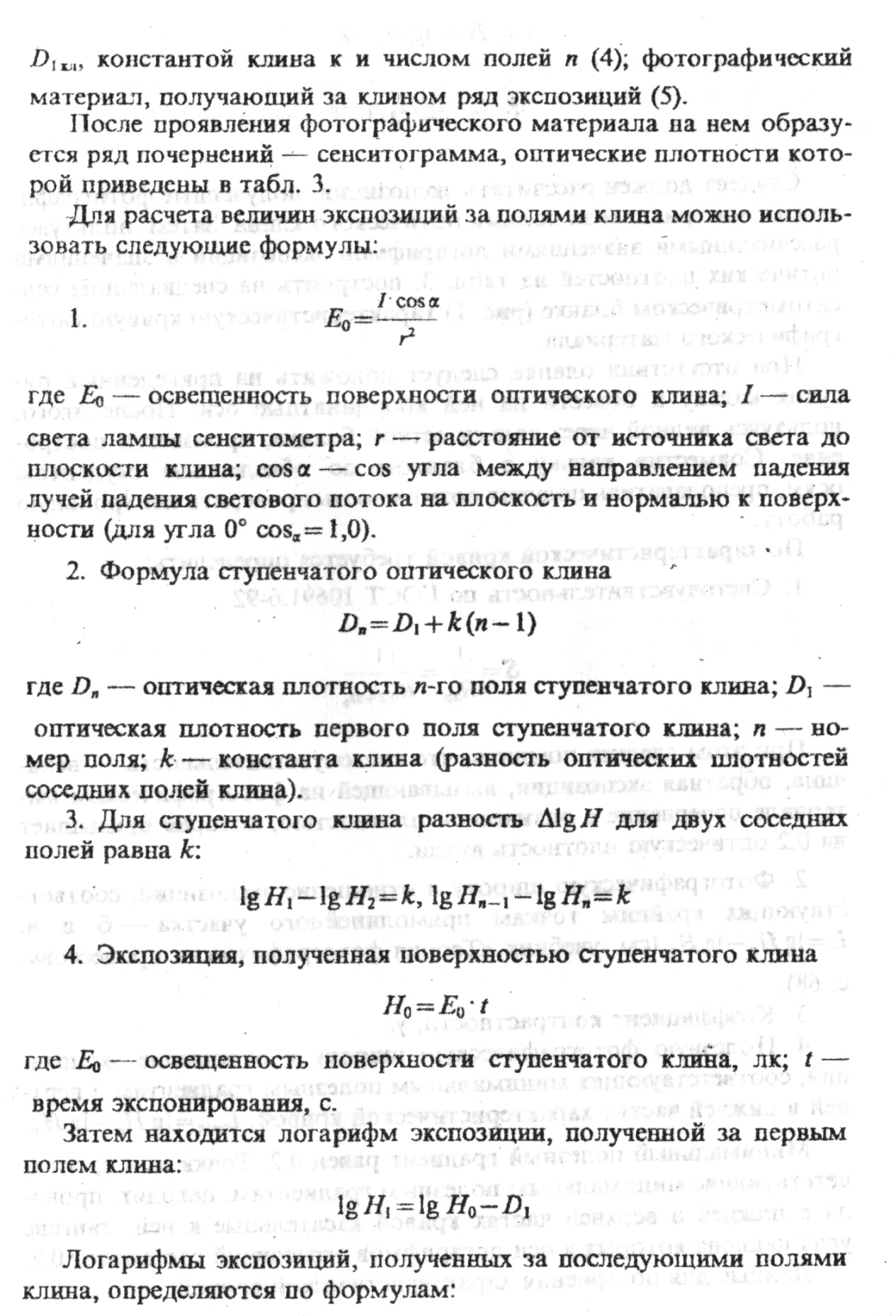

Студент должен рассчитать экспозиции, полученные фотографическим материалом за полями оптического клина. Затем, пользуясь рассчитанными значениями логарифмов экспозиций и значениями оптических плотностей из табл. 3, построить на специальном сенситометрическом бланке (рис. 1) характеристическую кривую фотографического материала.
При отсутствии бланка следует положить на приведенный рисунок кальку и обвести на ней координатные оси. После этого, пользуясь видной через кальку сеткой бланка, произвести построение. Совместив кальку с бланком по обведенным студентом осям, преподаватель получит возможность проверить контрольную работу.
По характеристической кривой требуется определить:
Светочувствительность по ГОСТ 10691.6-92
При этом следует помнить, что светочувствительность — величина, обратная экспозиции, вызывающей на фотографическом материале почернение с оптической плотностью, которая превышает на 0,2 оптическую плотность вуали.
Фотографическую широту и отношение экспозиций, соответствующих крайним точкам прямолинейного участка — б и в. L=lgHB—lgH6 (см. учебник «Теория фотографических процессов»,с. 68).
Коэффициент контрастности, у.
Полезную фотографическую широту и отношение экспозиций, соответствующих минимальным полезным градиентам в верхней и нижней частях характеристической кривой, Lполн = lg Нn— lg Нm,

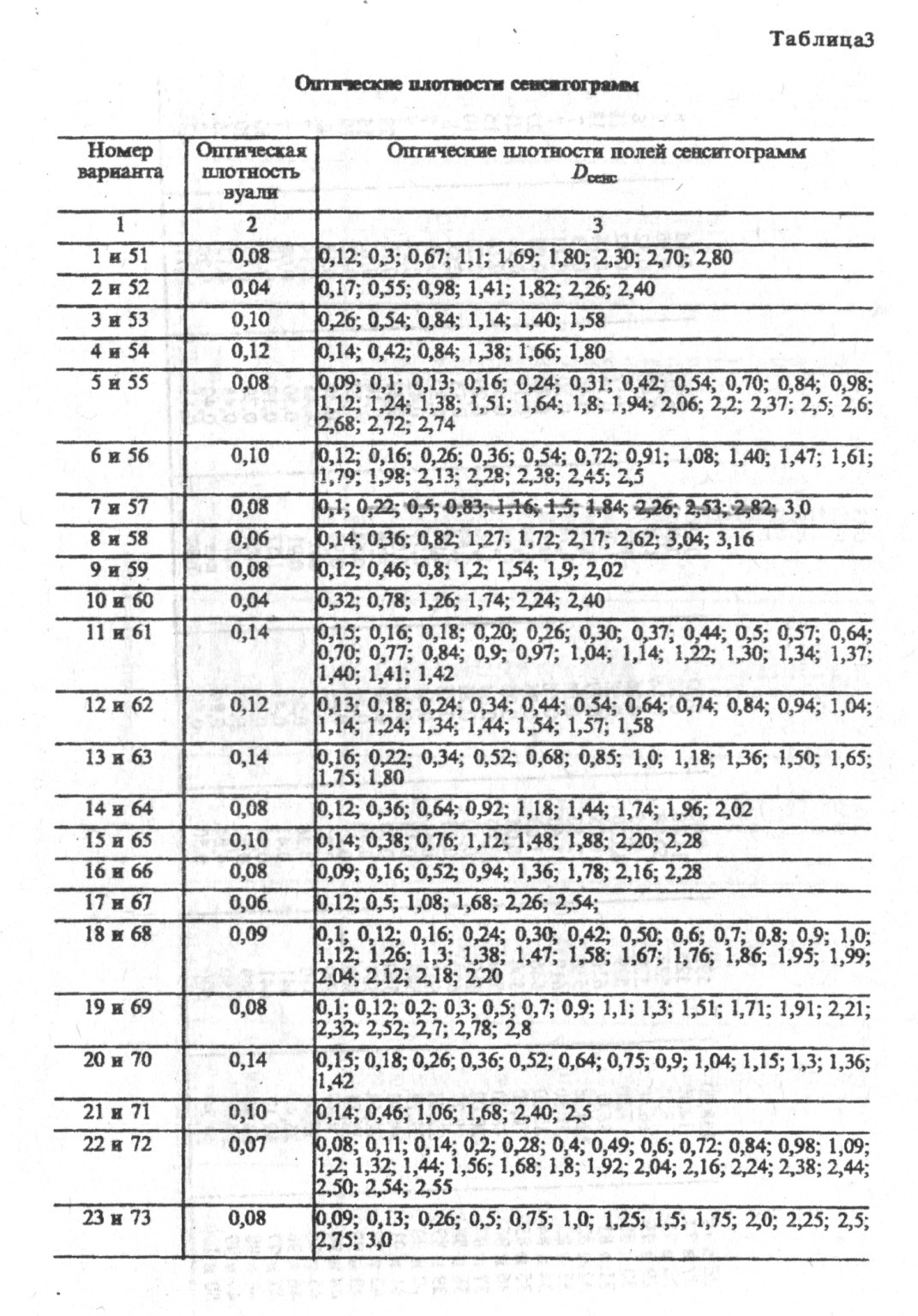

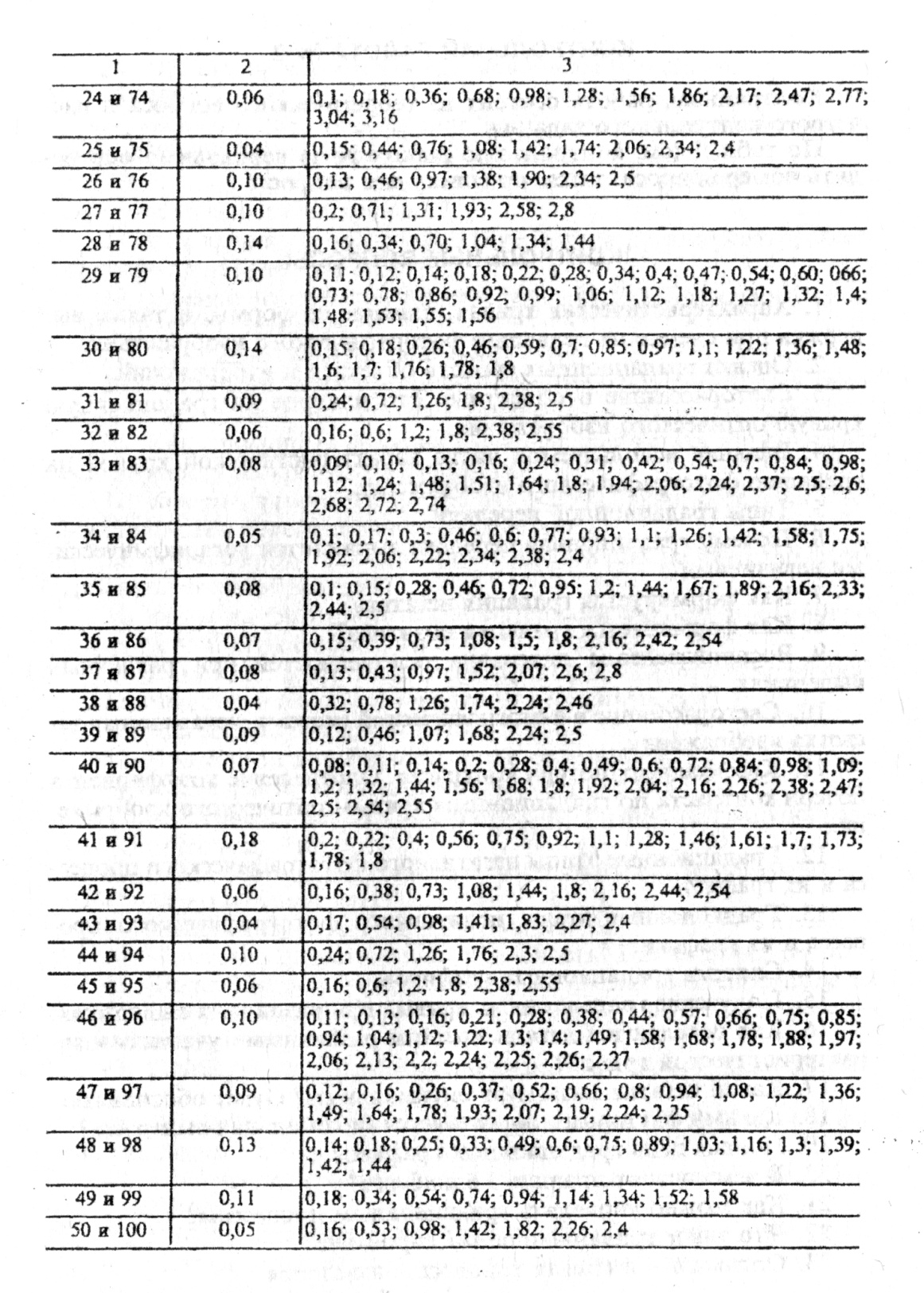

Минимальный полезный градиент равен 0,2. Точки т и л, соответствующие минимальным полезным градиентам, находят, проводя в нижней и верхней частях кривой касательные к ней, тангенс угла наклона которых к оси логарифмов экспозиций составляет 0,2.Данные для построения характеристической кривой: фотографический слой экспонировали в клиновом сенситометре, посгроенном по типу ФСР-4 при условиях, заданных в табл. 2.Оптические плотности полученных сенситограммы приведены в табл. 3

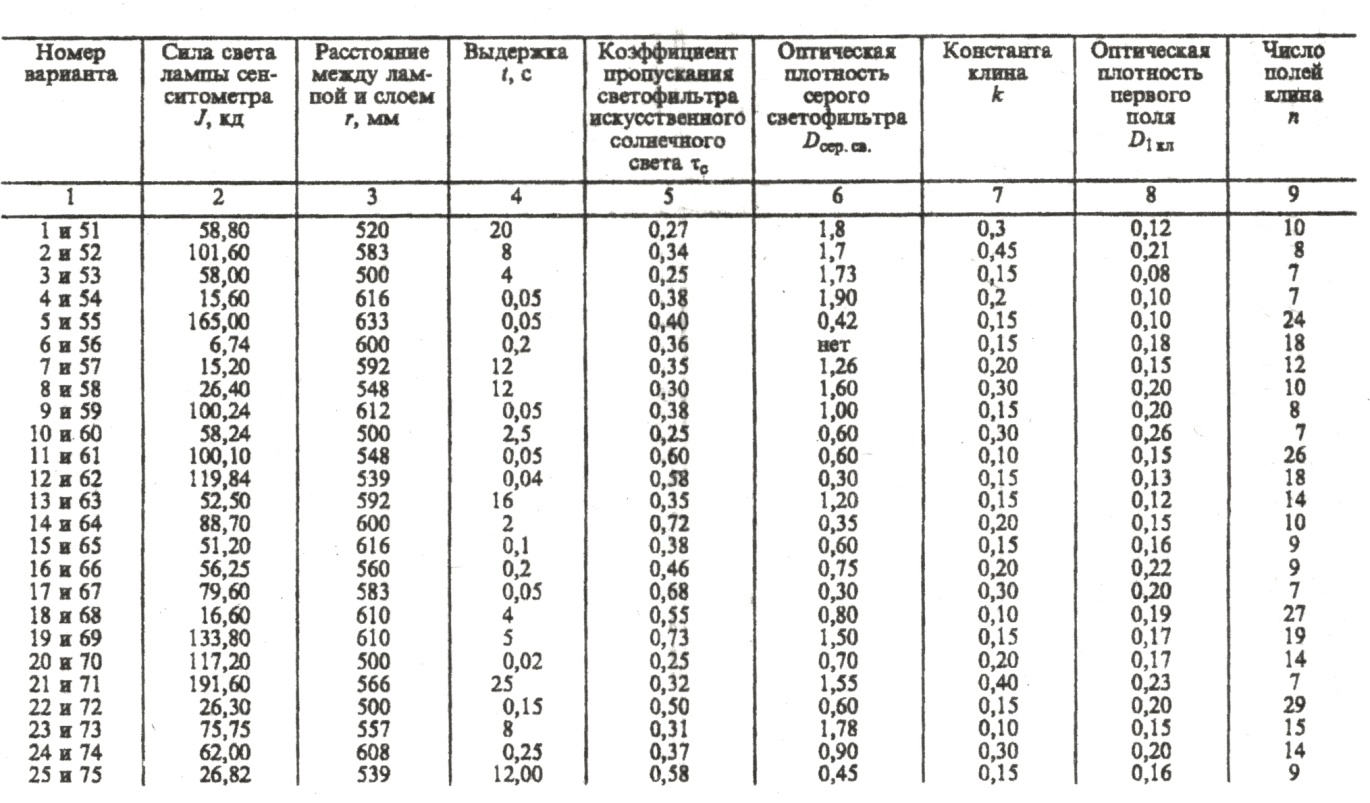

Условия экспонирования Таблица 2
