4 Проектная часть

Геологические задачи

Получить и проследить отражение от горизонта III f2. Анализ волновой картины и выделение аномалий, связанных с рифогенными образованиями отложениями верхнего девона.

4.1 Методика проектируемых полевых работ могт-2d

4.1.1 Расчет модели волновой картины

Исходными данными является сводный литолого-стратиграфический разрез Южно Макаръельской площади, в качестве целевой отражающей границы выбран ОГ III f2 (рисунок 4.1). Расчет разделяется на четыре этапа:

1. определение времен выхода отраженных волн;

2. выбор кратной волны, интерферирующей с полезной волны;

3. вычисление амплитуд полезной волны и помехи (таблица 4.1);

- построение остаточного годографа доминирующей по интенсивности кратной волны;

4. выбор оптимальных параметров фланговой системы наблюдения и переход к центральной.

Масштаб 1: 20000

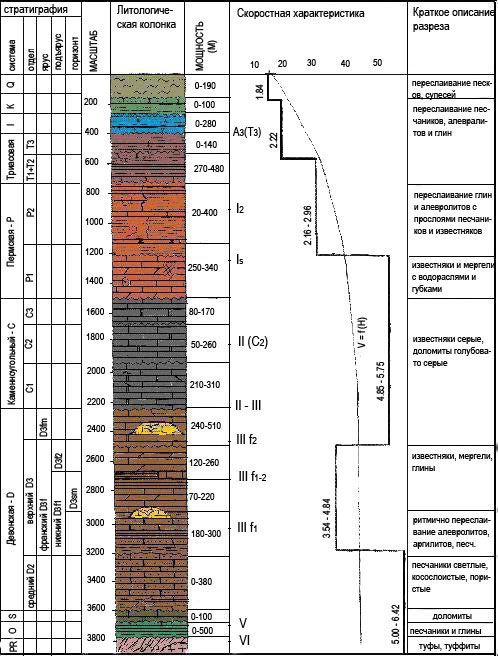

Рисунок 4.1 Сводный геолого-геофизический разрез Южно Макаръельской площади

Для построения модели волновой картины поля необходимо рассчитать время выхода полезной волны, отразившейся от «целевой» границы и выше расположенных отражающих границ, по формуле:

, (4.1)

где h_i – мощности пластов;

V_срi – средняя скорость, которая вычисляется по формуле:

(4.2)

где tbi = hi/Vi

Vср 1, 2 = 3000 м/с

Vср 1, 2, 3 = 3800 м/с

Vср 1, 2, 3, 4 = 4400 м/с

Для определения типа кратной волны, мешающей прослеживанию «целевого» отражения необходимо определить, какие границы раздела в разрезе имеют наибольший коэффициент отражения, и выбрать схему образования кратной волны относительно «сильных» границ. Время выхода кратной волны должно характеризоваться примерно тем же временем t₀ (допустимое расхождение 2 мс), что и однократная волна, отраженная от горизонта, являющегося объектом разведки. Определение кратной волны осуществлялось путем подбора. Время прихода полезной волны, отразившейся от целевой границы, составляет t_0ц=1,136 с. Частично-кратная волна (подошва 4-го отражающего горизонта) имеет вид: t_0ц = t_0кр = 1.136 с, t_0кр = 2t01 + 2t02 = 1.136 с. (рисунок 4.2).

Прежде всего, используя мощности h, скорости V и плотности σ пластов разреза, надо рассчитать коэффициенты отражения А_i по формуле:

(4.3)

и коэффициенты «двойного прохождения» С_i = 1 – А_i² через границы раздела (для расчета интенсивностей волн) и акустическую жесткость

(4.4)

Результаты расчетов приведены в таблице 4.1.

Таблица 4.1 - Характеристики разреза

№	H (м)	 г/см3	V м/с	γ	Ci	Ai	t0 c
1	2	3	4	5	6	7	8
1	180	2.5	1840	4600	0.99	0.05	0.195
2	380	2.3	2220	5106	0.99	0.05	0.373
3	660	2.3	2500	5750	0.85	0.39	0.642
4	1280	2.5	5300	13250	0.97	0.16	1.136
5	700	2.3	4100	9430
