1.5 Технологические схемы возведения здания и методы монтажа

При монтаже одноэтажного здания производственного назначения применяем комбинированный метод монтажа: часть конструкций монтируем раздельно, а часть комплексно. Комбинированный метод является сочетанием раздельного и комплексного методов монтажа конструкций.

Раздельный метод монтажа предполагает за каждую отдельную проходку устанавливать конструкцию отдельного вида. Таким методом предполагается монтировать колонны, ригели и подкрановые балки. За первую проходку крана устанавливаем колонны, за вторую ригели и подкрановые балки. Монтаж колонн ведем с предварительной раскладкой у мест монтажа. Монтаж ригелей и подкрановых балок ведем с колес. При монтаже раздельным методом колонн размеры участков назначаем с таким расчетом, чтобы к моменту установки на колонны конструкций верхнего яруса прочность бетона в стыках колонн с фундаментами была не менее 70% проектной. Конструкции верхнего яруса: ригели, плиты покрытия и перекрытия предполагается монтировать комплексным методом с установкой всех конструкций в пределах каждой монтажной ячейки за одну проходку. Монтаж ведем последовательно вдоль пролетов методом продольного монтажа.

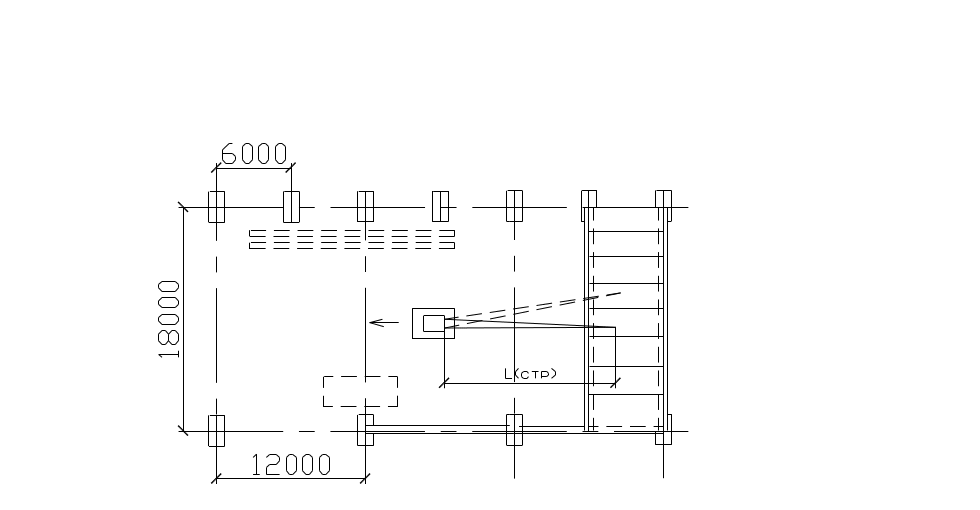

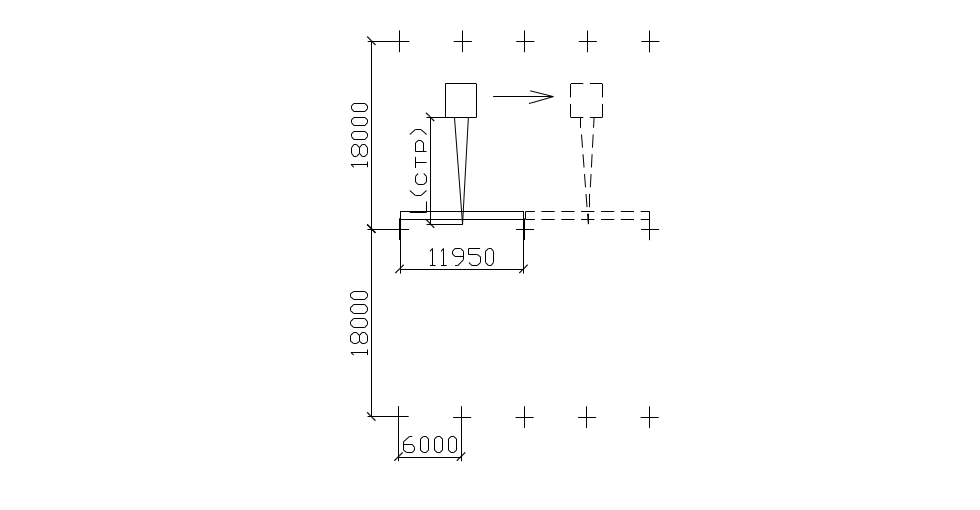

Рисунок 5. Схема возведения здания

1.6 Подбор монтажного крана и вариантов производства монтажных работ

Выбор захватных приспособлений осуществляем на основе спецификации сборных элементов.

Таблица 5 - Ведомость захватных и вспомогательных приспособлений

Монтируемый элемент		Монтажная оснастка
Наименование конструкции	Масса, т	Наименование захватного приспособления	Грузоподъёмность, т	Расчетная высота, м	Масса, кг
1	2	3	4	5	6
Фундаменты под крайние, средние и фахверковые колонны	3,2	Строп четырехветвевой	5	4,5	44
Фундаментные балки	1,2	Траверса с захватами	14	5	511
Колонны крайние	8	Траверса с устройством для расстроповки с земли	15	1,5	247
Колонны средние	13	Траверса с устройством для расстроповки с земли	15	1,5	247
Колонны фахверковые	7,4	Траверса с устройством для расстроповки с земли	15	1,5	247
Подкрановые балки (крайние)	4,2	Траверса с захватами	14	5	511
Подкрановые балки (средние)	10,7	Траверса с захватами	14	5	511
Подстропильные балки	12	Строп четырехветвевой	15-20	4,5	25
Стропильные фермы (ж/б)	9,4	Траверса	15	3,5	620
Плиты покрытия	1,4	Строп шестиветвевой	3	5	250
Панели стеновые	1,5	Строп двухветвевой	5	5	46
Панели стеновые	2,2	Строп двухветвевой	5	5	46

Определение графическим методом требуемых монтажных характеристик кранов при монтаже железобетонных конструкций.

а) Монтаж фундаментов

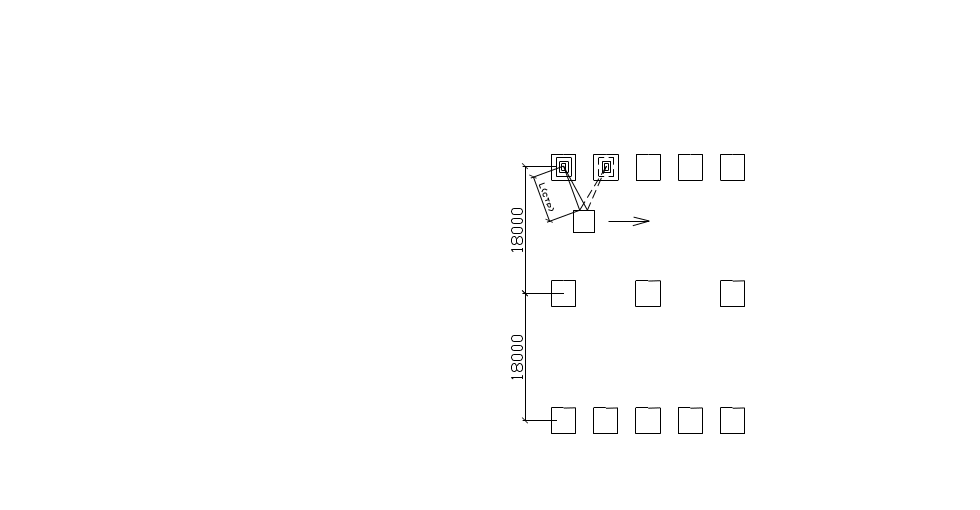

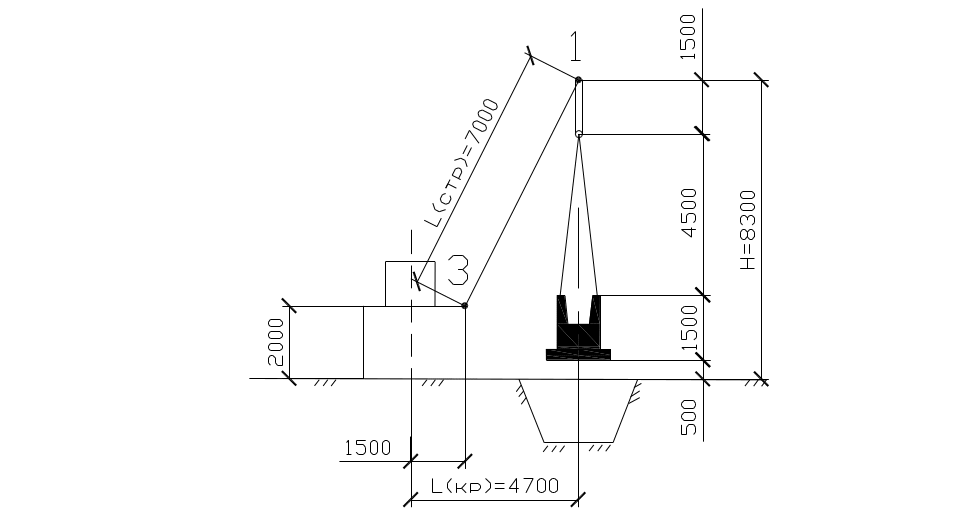

Рисунок 6. Монтаж фундаментов

Данным параметрам соответствует гусеничный кран МКГ-6,3 со следующими характеристиками:

длина стрелы: L_стр=10 м (L_{стр тр}=7 м);

вылет стрелы: L_кр=5 м (L_{кр тр}=4,7 м);

высота подъема: H=9,8 м (H_тр=8,3 м);

грузоподъемность: Q=4 т (Q_тр=3,64 т);

б) Монтаж средних колонн

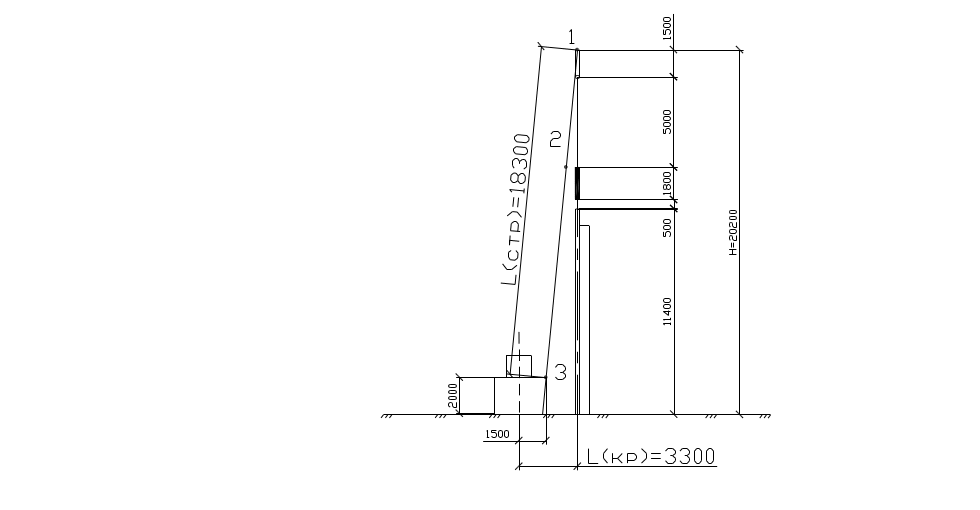

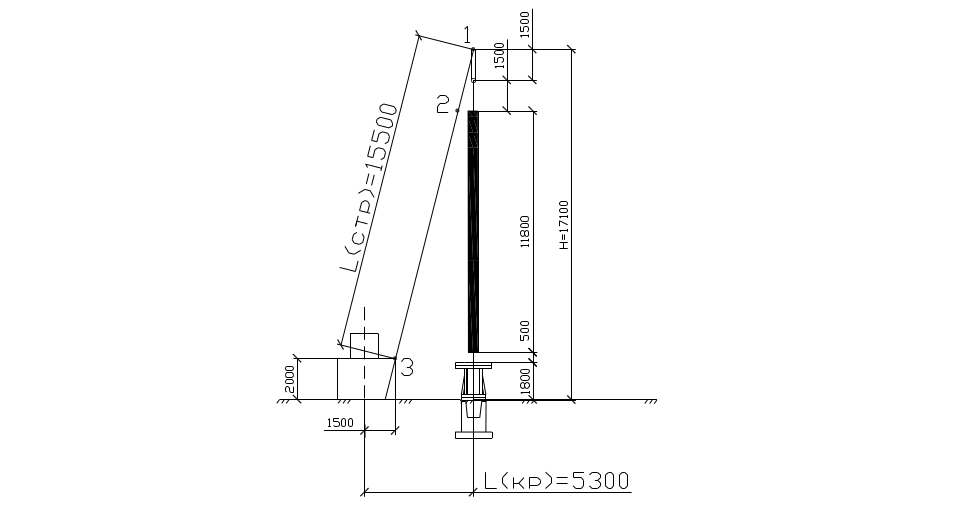

Рисунок 7. Монтаж колонн

Данным параметрам соответствует гусеничный кран МКГ-20 со следующими характеристиками:

длина стрелы: L_стр=22,5 м (L_{стр тр}=15,5 м);

вылет стрелы: L_кр=5,5 м (L_{кр тр}=5,3 м);

высота подъема: H=22 м (H_тр=17,1 м);

грузоподъемность: Q=15 т (Q_тр=13,247 т);

в) Монтаж подкрановых балок

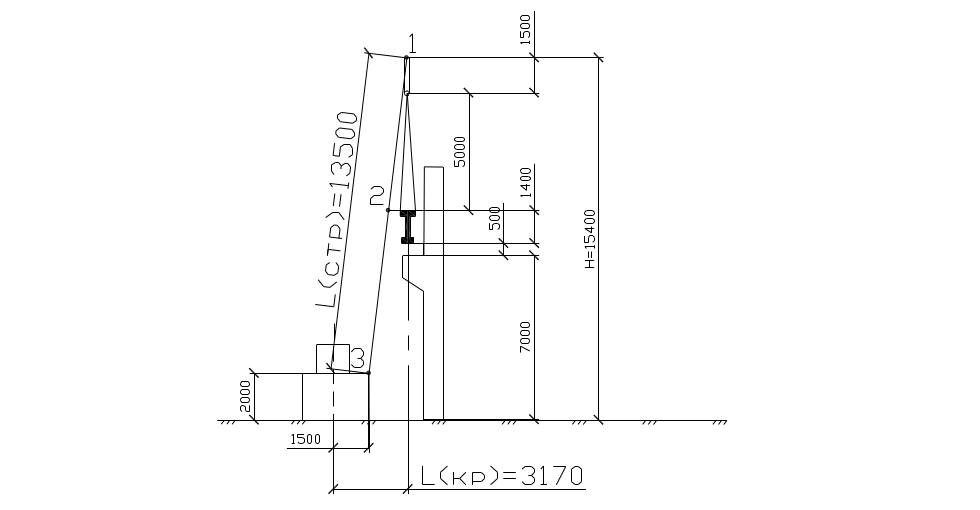

Рисунок 8. Монтаж подкрановых балок

Данным параметрам соответствует гусеничный кран МКГ-20 со следующими характеристиками:

длина стрелы: L_стр=22,5 м (L_{стр тр}=13,5 м);

вылет стрелы: L_кр=5,5 м (L_{кр тр}=3,17 м);

высота подъема: H=22 м (H_тр=15,4 м);

грузоподъемность: Q=15 т (Q_тр=11,211 т);

г) Монтаж стропильных ферм

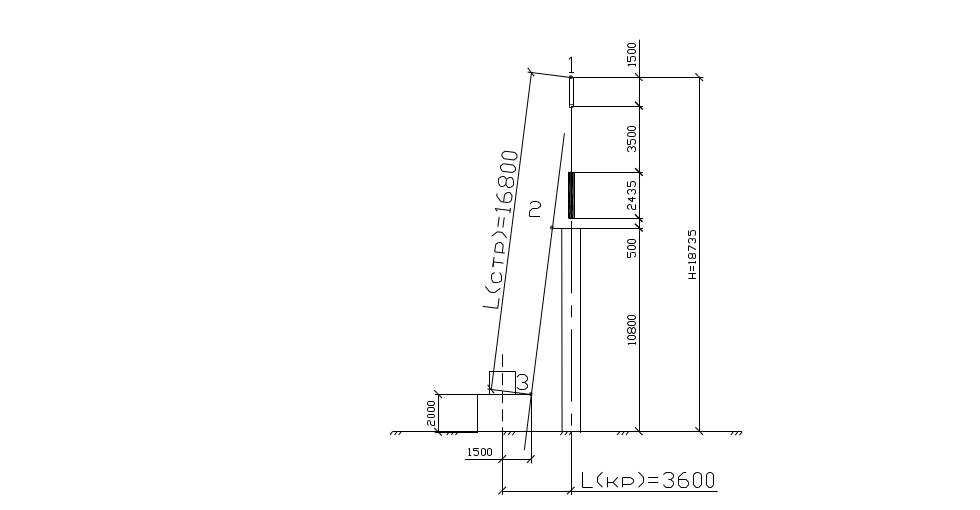

Рисунок 9. Монтаж стропильных ферм

Данным параметрам соответствует гусеничный кран МКГ-20 со следующими характеристиками:

длина стрелы: L_стр=22,5 м (L_{стр тр}=16,8 м);

вылет стрелы: L_кр=5,5 м (L_{кр тр}=3,6 м);

высота подъема: H=22 м (H_тр=18,735 м);

грузоподъемность: Q=15 т (Q_тр=10,02 т);

д) Монтаж плит покрытия

Рисунок 10. Монтаж плит покрытия

Данным параметрам соответствует гусеничный кран Э-1252 со следующими характеристиками:

длина стрелы: L_стр=25 м (L_{стр тр}=21 м);

вылет стрелы: L_кр=16 м (L_{кр тр}=14,7 м);

высота подъема: H=19,6 м (H_тр=18,535 м);

грузоподъемность: Q=2,2 т (Q_тр=1,65 т);

е) Монтаж стеновых панелей

Рисунок 11. Монтаж стеновых панелей

Данным параметрам соответствует гусеничный кран Э-10011 со следующими характеристиками:

длина стрелы: L_стр=25 м (L_{стр тр}=18,3 м);

вылет стрелы: L_кр=6,4м (L_{кр тр}=3,3 м);

высота подъема: H=24,2 м (H_тр=20,2 м);

грузоподъемность: Q=5 т (Q_тр=2,66 т);

Определение аналитическим методом требуемых монтажных характеристик кранов при монтаже железобетонных конструкций.

а) Монтаж стропильных ферм

- требуемая грузоподъемность Q_тр:

Q_тр=q_э+q_с

где q_э – масса монтируемого элемента, т;

q_с – масса захватного приспособления, т;

Для стропильной фермы:

Q_тр=9,4+0,62=10,02 т

- требуемая высота подъема H_тр:

H_тр=h₀+h_б+h_эл+h_т+h_п

где h₀ – превышение проектного уровня установки конструкции над уровнем стоянки крана, м;

h_б – запас по высоте, м (h_б=1,5 м);

h_эл – высота монтируемого элемента, м;

h_т – высота захватного приспособления, м;

h_п – высота полиспаста, м (h_п=1,5 м);

H_тр=10,8+0,5+2,435+3,5+1,5=18,735 м

- требуемый вылет стрелы L_кр:

где L_стр – требуемая длина стрелы, м;

- угол наклона стрелы, град;

- расстояние от оси вращения крана до пяты стрелы, м ( =1,5 м);

L_стр=

где H – превышение верха монтируемой или ранее смонтированной конструкции над уровнем пяты стрелы крана, м;

В – расстояние по горизонтали от оси стрелы крана до центра тяжести монтируемой конструкции, м;

где - угол, обеспечивающий минимальную длину стрелы при монтаже конструкции, град.;

- угол, обеспечивающий соблюдение минимальной длины полиспаста в стянутом состоянии, град.;

H= h₀+h_б+h_эл- h_ш

B=b/2+c

где b – монтажная ширина элемента, м;

h_ш – превышение пяты стрелы над уровнем стоянки крана (h_ш=2 м);

с – минимальное расстояние от конструкции до оси стрелы крана (с=0,5 м);

h_п – минимальная длина полиспаста в стянутом состоянии (h_п=1,5 м);

H=10,8+0,5+2,435-2=11,735 м

В=0,3/2+0,5=0,65 м

град

град

L_стр= м

L_кр=14,389·cos69,13+0,5=5,63 м

б) Монтаж плиты покрытия

- требуемая грузоподъемность Q_тр:

Q_тр=1,4+0,25=1,625 т

- требуемая высота подъема H_тр:

H_тр=13,235+0,5+0,3+3+1,5=18,535 м

- требуемый вылет стрелы L_кр:

H=h₁- h_ш

где h₁ – превышение верха ранее смонтированной конструкции над уровнем стоянки крана, м;

H=13,235-2=11,235 м

B=b₁+c

где b₁ – расстояния от обращенного к крану края ранее смонтированной конструкции до центра тяжести монтируемой конструкции, м;

В=3,25+0,5=3,75 м

град

град

L_стр= м

L_кр=20,25·cos55,25+0,5=12,04 м

Содержание на строительной площадке более двух кранов невыгодно по различным технико-экономическим показателям, а главное ведет к увеличению стоимости строительства объекта. Поэтому, тщательно проанализировав все характеристики подобранных кранов, можно прийти к выводу, что монтаж всех основных несущих железобетонных элементов (фундаментов, колонн, подкрановых балок, стропильных ферм) можно произвести с помощью крана МКГ-20 со следующими параметрами:

длина стрелы: L_стр=22,5 м;

вылет стрелы: L_кр=5,5 м;

высота подъема: H=22 м;

грузоподъемность: Q=15 т.

А монтаж плит покрытия и стеновых панелей можно произвести при помощи крана Э-1252 со следующими параметрами:

длина стрелы: L_стр=25 м;

вылет стрелы: L_кр=16 м;

высота подъема: H=19,6 м;

грузоподъемность: Q=2,2 т.
