1 Производство работ по монтажу здания
1.1 Паспорт объекта
Проектируемое одноэтажное промышленное здание разбито на 2 температурных блока длиной 60м. Каждый блок имеет по 2 крановых пролета длиной 18м. Высота этажа здания составляет 10,8 м.
На рисунках представлены план здания, разрез 1-1, главный и торцевой фасады.

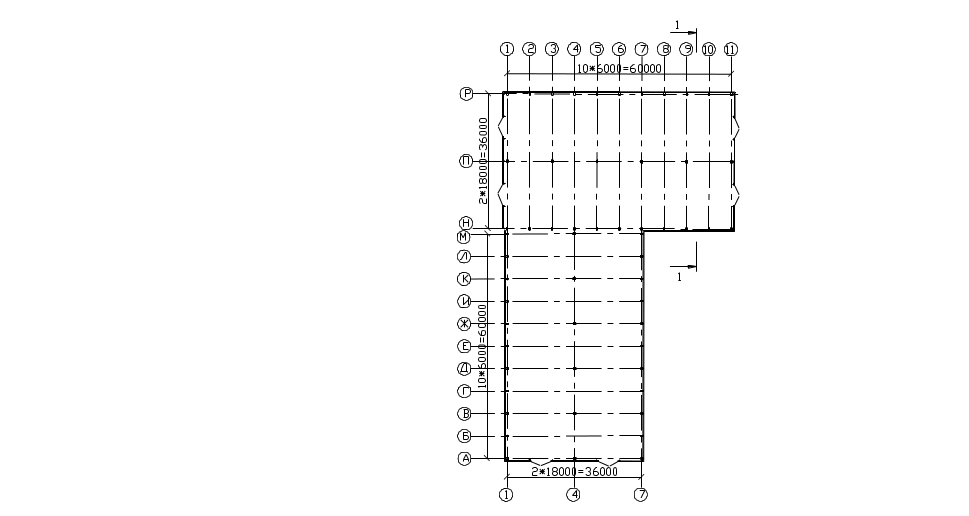

Рисунок 1. План

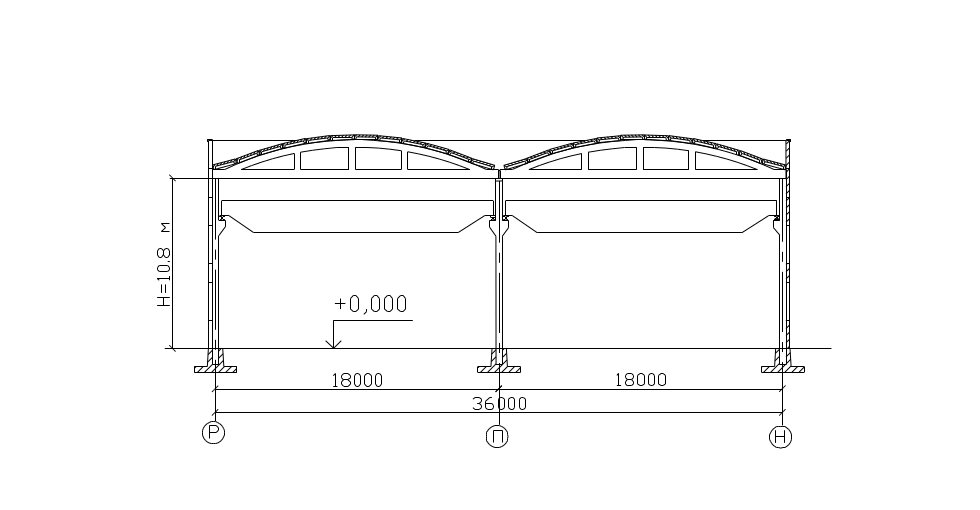

Рисунок
2. Разрез 1-1

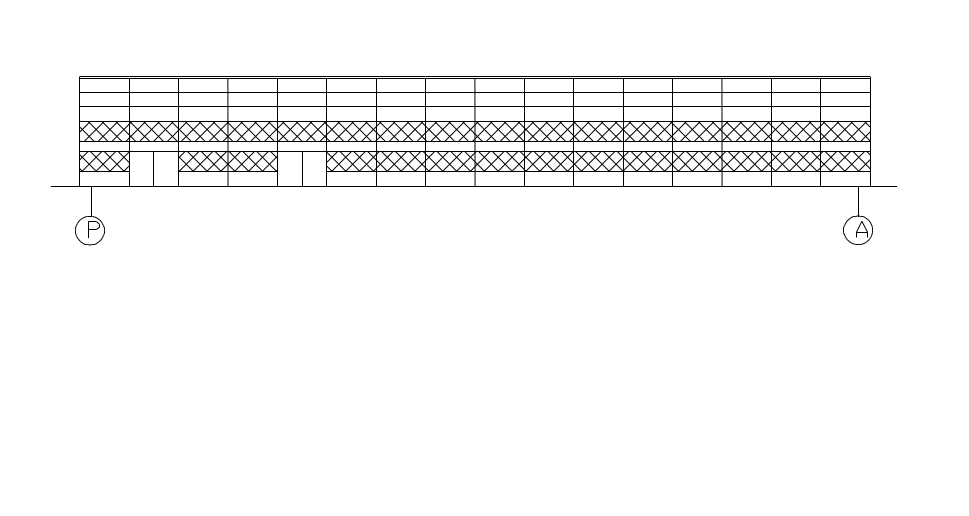

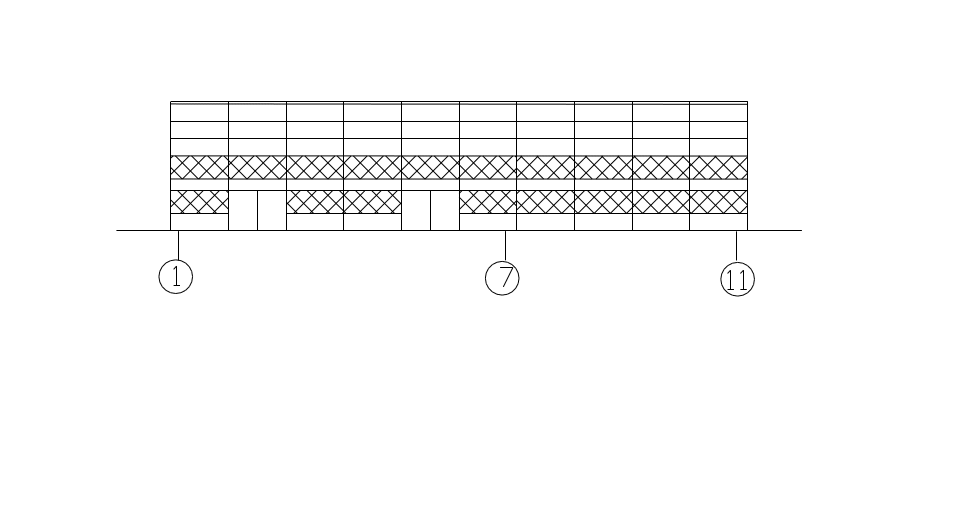

Рисунок 3. Главный фасад
Рисунок
4. Торцевой фасад
1.2 Ведомость объемов монтажных и сопутствующих работ
В ходе комплесно-механизированного процесса монтажа здания необходимо выполнить подготовительные, основные (монтажные) и вспомогательные работы.
Объем основных работ определяется непосредственно количеством монтируемых конструкций согласно спецификации сборных элементов.
Подготовительные работы заключаются, в случае необходимости укрупнительной сборки и усиления конструкций, предварительной оснастки конструкций такелажными приспособлениями, подмостями, устройствами для выверки и временного закрепления.
Вспомогательные работы включают погрузку монтируемых элементов и их перевозку, разгрузку и складирование или подачу под монтажный кран.
Параллельно с монтажом конструкций выполняется бетонирование стыков, заливка швов, сварка, установка болтов, антикоррозионная защита, герметизация.
На основании номенклатуры и объемов основных, подготовительных и вспомогательных работ составляется ведомость трудоемкости и объемов работ.
Объем монтажных работ исчисляется количеством отдельных сборных бетонных и железобетонных элементов, объединенных в группы по их видам, а объем сопутствующих работ определяется исходя из характера сооружения, общего расположения. Подсчет объемов монтажных работ сводим в таблицу 1.
Таблица 1 - Спецификация сборных элементов
№
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Объем сопутствующих работ находим следующим образом:
а) Объем электросварочных работ подсчитываем на основании средних норм длины сварных швов по приложению 4[1].
б) Объем работ по замоноличиванию стыков колонн с фундаментами определяем по их количеству, при этом объем бетона, необходимый для замоноличиванию стыка, - по приложению 5 [1].
в) Объем работ по заливке швов плит покрытия (перекрытия) измеряется длиной шва по формуле:
где
-
количество продольных швов, шт;
-
количество поперечных швов, шт;
-
длина продольного шва, м;
-
длина поперечного шва, м;
nэт- число этажей, шт.
г) Объем работ по заделке стыков стеновых панелей определяется длиной шва по формуле:
,
где
-
количество горизонтальных швов по
высоте здания, шт.;
- количество горизонтальных швов по периметру здания, шт;
-
периметр здания, м;
-
количество вертикальных швов по периметру
здания, шт;
Hшв- высота вертикального шва за вычетом оконных проёмов, м.
д) Объем работ по заделке стыков остальных железобетонных конструкций определяем по нормам приложения 5[1].
Таблица 2- Ведомость объемов сопутствующих работ
№ |
Наименование процессов |
Единица измерения |
Расчёт объёмов работ |
Количество на всё здание |
1 |
Заделка стыков колонн крайнего ряда с фундаментами |
м3 |
0,45∙44 |
19,8 |
2 |
Заделка стыков колонн среднего ряда с фундаментами |
м3 |
0,45∙12 |
5,4 |
3 |
Заделка стыков колонн фахверковых торцового ряда с фундаментами |
м3 |
0,2∙21 |
4,2 |
4 |
Заделка стыков подкрановой балки (крайней) |
м3 |
0,15∙40 |
6 |
5 |
Заделка стыков подкрановой балки (средней) |
м3 |
0,15∙20 |
3 |
5 |
Электросварка закладных деталей подкрановой балки (крайней) |
п.м. |
1,2∙40 |
48 |
6 |
Электросварка закладных деталей подкрановой балки (средней) |
п.м. |
1,2∙20 |
24 |
7 |
Заделка стыков подстропильной балки |
м3 |
0,15∙10 |
1,5 |
8 |
Электросварка закладных деталей подстропильной балки |
п. м. |
0,8∙10 |
8,1 |
9 |
Заделка стыков стропильной фермы |
м3 |
0,15∙44 |
6,6 |
10 |
Электросварка закладных деталей стропильной фермы |
п.м. |
0,9∙44 |
39,6 |
11 |
Заделка стыков плит покрытия (перекрытия) механизированным способом |
м3 |
( (22∙60+9∙36)∙1 )∙2 |
3288 |
12 |
Электросварка плит покрытия (перекрытия) |
п.м. |
0,5∙480 |
240 |
13 |
Заделка стыков стеновых панелей |
м3 |
6∙312+52∙8,4 |
2308,8 |
14 |
Электросварка стеновых панелей |
п.м. |
0,6∙260 |
156 |
