4.3 Грязевики

Г рязевики предназначены для очистки воды от крупных и средних взвешенных частиц в системах отопления, горячего водоснабжения и теплоснабжения вентиляционных систем.

Грязевик представляет собой узел расширения трубопровода с изменением направления потока воды и фильтрацией её специальной сеткой. Под сеткой происходит отсечение, выпадание в осадок и накапливание крупных и средних взвешенных частиц.

Работа грязевика заключается в приёме исходной воды, фильтровывании её от средних и крупных

взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи.

Условием нормальной работы грязевика является постепенное нарастание гидравлического сопротивления в грязевике по показаниям приборов на линии трубопровода до и после грязевика.

Грязевик абонентный трубопровода тепловых сетей, в зависимости от вертикального или горизонтального способа установки делится на:

- грязевик вертикальный Рисунок 6 - Фильтр-грязевик с магнитной

(рисунок 7) Ду25-300; вставкой для очистки воды от механических

- грязевик горизонтальный примесей.

(рисунок 6, 8) Ду150-350.

Грязевики устанавливаются, как правило, на вводах в здания и узлах управления тепловых пунктов и рассчитаны на работу при температурах до 150 ^оС. Подбор грязевиков осуществляется по диаметру присоединяемого трубопровода.

Рисунок 7 – Вертикальный грязевик. Рисунок 8 – Горизонтальный грязевик

Грязевики снабжаются съемными днищами или патрубками с глухим фланцем, для их периодической очистки, а также штуцерами для выпуска воздуха и спуска воды. Грязевики рассчитаны на рабочее давление до 2,5 МПа.

Крепление грязевиков осуществляется, как правило, на кронштейнах. Вода, пройдя через входной патрубок попадает во внутреннюю полость корпуса, где ее скорость резко замедляется в связи с большим увеличением проходного сечения. Из-за падения скорости потока воды, взвешенные частицы — песок, ил оседают на дно. Для избежания сквозного прохода потока через грязевик и дополнительного снижения его скорости отверстие выходного патрубка закрыто крупноячеистой сеткой (часто патрубок заваривают, а в заглушке сверлят отверстия).

Прошедшая через грязевик вода поступает в систему отопления очищенной. Скопившуюся в корпусе грязь удаляют путем открытия спускного штуцера, находящегося в днище. Либо во время прекращения отопительного сезона, сняв днище грязевика. В верхней части грязевика имеется отверстие с резьбой для установки крана, через который удаляется воздух.

В процессе эксплуатации требуется контролировать гидравлическое сопротивление грязевика по показаниям манометров (или дифференциального манометра) на линии трубопровода до и после грязевика. В случае превышения значения гидравлического сопротивления, указанного в паспорте, необходимо произвести разборку и очистку грязевика от накопившихся отложений.

Назначенный срок службы грязевиков – 10 лет.

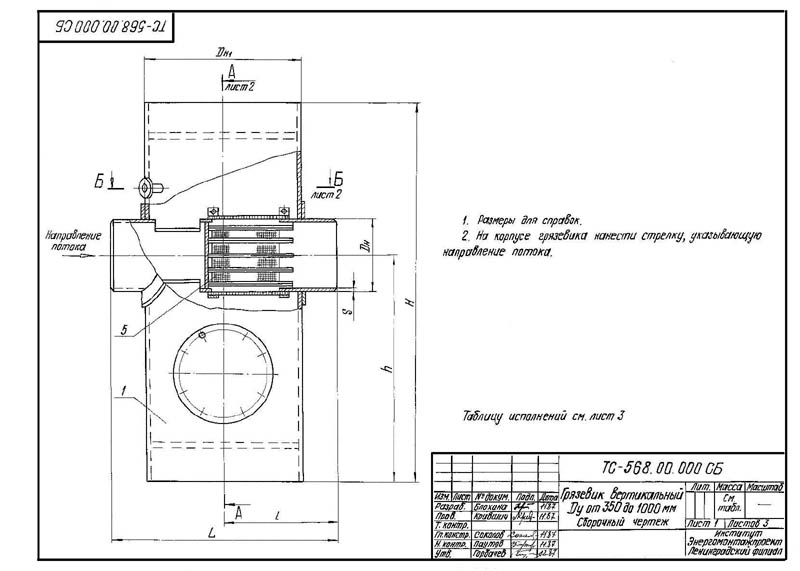

Таблица 2 – Характеристики вертикальных грязевиков.

Обозначение	Условное давление Py, МПа (кгс/см2)	Условный проход Dy	Dh	Dh1	S	H	h	h1	h2	L	l	l1	Масса, кг
ТС-568.00.000	2,5 (25)	350	377	820	9	1960	1205	1305	555	1200	600	648	1232
-01		400	426		7	2010		1355					1257
-02		500	530	920	10	2110		1455	575	1340	670	718	1567
-03		600	630	1020	12	2270	1335	1535	625	1500	750	798	1927
-04		700	720	1220	14	2460	1480	1630	720	1700	850	898	2784
-05		800	820		14	2560		1730		1800	900	948	2924
-06	1,6 (16)	350	377	820	9	1910	1180	1280	485	1200	600	628	1042
-07		400	426		7	1960		1330					1054
-08		500	530	920	8	2060		1430	550	1340	670	898	1107
-09		600	630	1020	10	2200	1300	1500	590	1500	750	778	1627
-10		700	720	1220	10	2390	1445	1595	685	1700	850	878	2256
- 11		800	820		12	2490		1695		1800	900	928	2384
-12		900	920	1420		2660	1480	1780	750	2000	1000	1028	3346
- 13		1000	1020		14	2760	1530	1880					3507

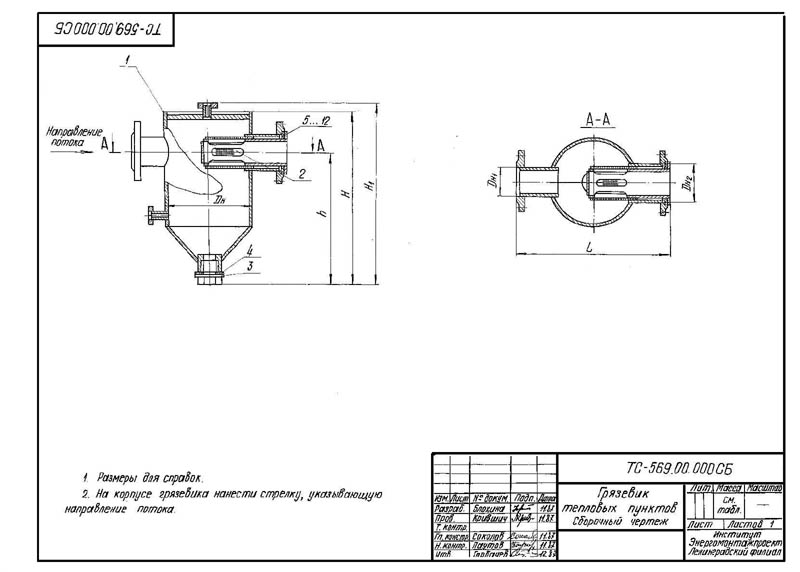

Таблица 3 – Характеристики горизонтальных грязевиков.

Обозначение	Условное давление Py, МПа (кгс/см2)	Условный проход Dy	Dh	Dh1	Dh2	H	H1	h	L	Масса, кг
ТС-569.00.000	2,5 (25)	40	159	45	57	360	406	260	345	17,1
-01		50		57	76	410	456	290	365	19,5
-02		65	219	76	39	490	534	340	425	30,7
-03		80		89	108	525	569	375		36,4
-04		100	325	108	133	620	662	450	525	69,6
-05		125		133	159	890	732	470		78.6
-06		150	426	159	194	875	933	550	650	114,9
-07		200	530	219	273	1120	1168	700	850	201,9
-08	1,6 (16) и 1,0 (10)	40	159	45	57	360	406	260	345	16,3
-09		50		57	76	410	456	290	365	19,4
-10		65	219	76	89	490	534	340	425	29,4
-11		80		89	108	525	569	375		33.5
-12		100	325	108	133	620	662	450	525	62,2
-13		125		133	159	690	732	470		70,4
-14		150	426	159	194	875	928	550	650	118,0
-15		200	530	219	273	1105	1163	700	850	266,7
