Б) Трубы прямоугольного сечения
-
h
b
t
А,
см2
Ix,
см4
Wx,
см3
ix,
см
Iy,
см4
Wy,
см3
iy,
см
Масса
1м,кг
С255
С345
С345-3
120
80
3
11,64
238,4
39,7
4,53
127
31,7
3,3
9,14
+
4
15,36
309
51,5
4,48
164
41
3,27
12,06
+
+
140
100
4
18,56
523,4
74,8
5,31
310,1
62
4,09
14,57
+
+
+
5
23
638,9
91,3
5,27
376,9
75,4
4,05
18,06
+
+
160
120
5
27
1002,2
125,2
6,09
640,2
106,7
4,87
21,19
+
+
+
6
32,16
1178,3
147,2
6,05
750,4
125,1
4,83
25,24
+
+
180
140
5
31
1481,5
164,6
6,91
1003,6
143,4
5,69
24,3
+
+
6
36,96
1746,2
194
6,87
1180
168,6
5,65
29,01
+
+
7
42,84
2001
222,3
6,83
1348,8
192,7
5,61
33,63
+
+
200
160
5
35
2092,9
209,3
7,73
1482,9
185,4
6,51
27,47
+
+
6
41,76
2471,5
247,1
7,69
1747,8
218,5
6,47
32,78
+
+
7
48,44
2937,5
383,7
7,65
2002,8
250,4
6,43
38
+
+
8
55,04
3191,2
319,1
7,61
2248,1
281
6,39
43,2
+
+

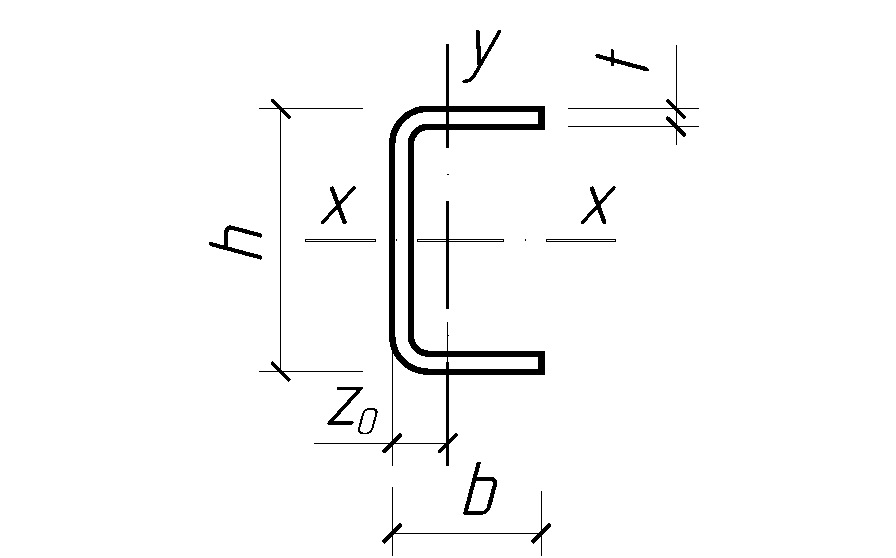

Таблица С.14. Швеллеры стальные гнутые равнополочные
по ГОСТ 8278-83*
(сокращенный сортамент по состоянию на 01.01.1998 г.)
П
ример
обозначения: Гн.[100×80×4/ГОСТ
8278-83*
Размеры сечения, мм |
Площадь поперечного сечения А, см2 |
Справочные величины для осей |
zо, см |
Масса 1 м, кг |
||||||
h |
b |
t |
|
x - x |
y - y |
|
|
|||
|
|
|
|
Iх, см4 |
Wх, см3 |
ix, см |
IУ, см4 |
iу, см |
|
|
100 |
40 |
3 |
5,05 |
73,1 |
14,6 |
3,80 |
7,50 |
1,22 |
1,03 |
3,97 |
100 |
60 |
3 |
6,28 |
112 |
20,4 |
4,03 |
23,3 |
1,92 |
1,79 |
4,93 |
100 |
80 |
4 |
9,80 |
167 |
33,4 |
4,12 |
66,1 |
2,59 |
2,68 |
7,70 |
160 |
40 |
3 |
6,85 |
228 |
28,6 |
5,78 |
8,55 |
1,12 |
0,80 |
5,38 |
160 |
60 |
4 |
10,6 |
392 |
48,9 |
6,08 |
35,0 |
1,82 |
1,43 |
8,32 |
160 |
80 |
4 |
12,2 |
489 |
61,1 |
6,33 |
78,0 |
2,53 |
2,20 |
9,58 |
160 |
80 |
6 |
17,9 |
693 |
86,6 |
6,23 |
112 |
2,50 |
2,30 |
14,0 |
180 |
40 |
4 |
9,81 |
395 |
43,9 |
6,35 |
11,3 |
1,07 |
0,79 |
7,70 |
180 |
80 |
4 |
13,0 |
643 |
71,5 |
7,03 |
61,0 |
2,49 |
2,07 |
10,2 |
180 |
80 |
6 |
19,0 |
915 |
102 |
6,93 |
116 |
2,47 |
2,17 |
15,0 |
180 |
100 |
6 |
21,5 |
1096 |
122 |
7,15 |
216 |
3,18 |
2,93 |
16,8 |
200 |
50 |
4 |
11,4 |
593 |
59,3 |
7,21 |
22,1 |
1,39 |
1,01 |
8,95 |
200 |
80 |
4 |
13,8 |
823 |
82,4 |
7,72 |
83,7 |
2,46 |
1,96 |
10,8 |
200 |
80 |
6 |
20,3 |
1175 |
117 |
6,61 |
120 |
2,44 |
2,06 |
15,9 |
200 |
100 |
6 |
22,6 |
1400 |
140 |
7,86 |
224 |
3,15 |
2,79 |
17,8 |
250 |
60 |
4 |
14,2 |
1156 |
92,5 |
9,02 |
39,4 |
1,66 |
1,15 |
11,2 |
250 |
60 |
6 |
20,9 |
1650 |
132 |
8,89 |
56,2 |
1,64 |
1,24 |
16,4 |
300 |
80 |
6 |
26,3 |
3131 |
209 |
10,9 |
135 |
2,27 |
1,66 |
20,6 |
300 |
100 |
8 |
37,6 |
4695 |
313 |
11,2 |
328 |
2,95 |
2,37 |
29,5 |
Таблица С.15. Сортамент профилированного стального настила по ГОСТ 24045-94
Марка настила |
Эскиз профиля |
Сжаты узкие полки |
Сжаты широкие полки |
Масса 1 м2, кг |
||||
Момент инерции Ix, см4 |
момент сопротивления, см3 |
Момент инерции Iy, см4 |
момент сопротивления, см3 |
|||||
Wx1 |
Wx2 |
Wx1 |
Wx2 |
|||||

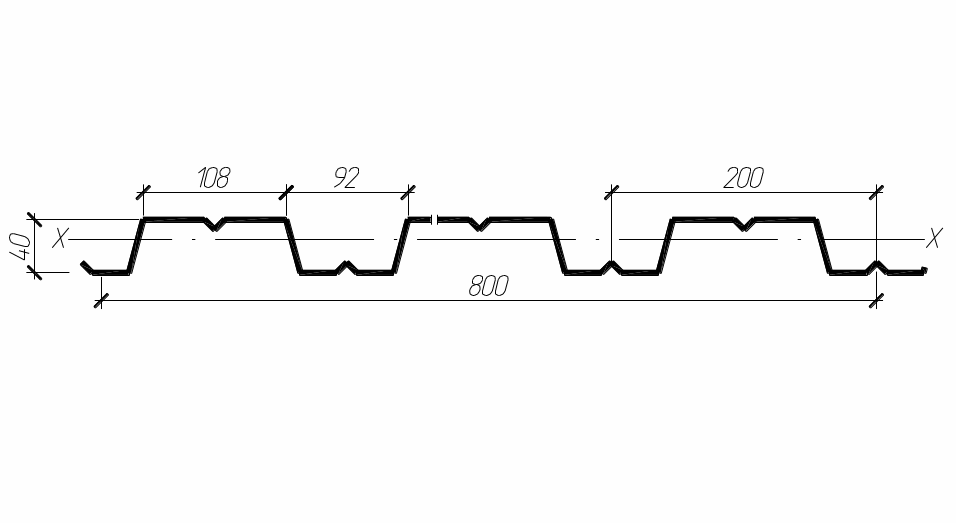

НС40-800-0,6; НС40-800-0,7 |
|
23,3 27,1 |
10,5 12,2 |
13 15,1 |
22,3 27,1 |
9,8 11,8 |
9,4 12,1 |
7,1 8,1 |
НС44-1000-0,7 |
|
32,9 |
13,4 |
16,8 |
32,9 |
13 |
13,6 |
8,3 |

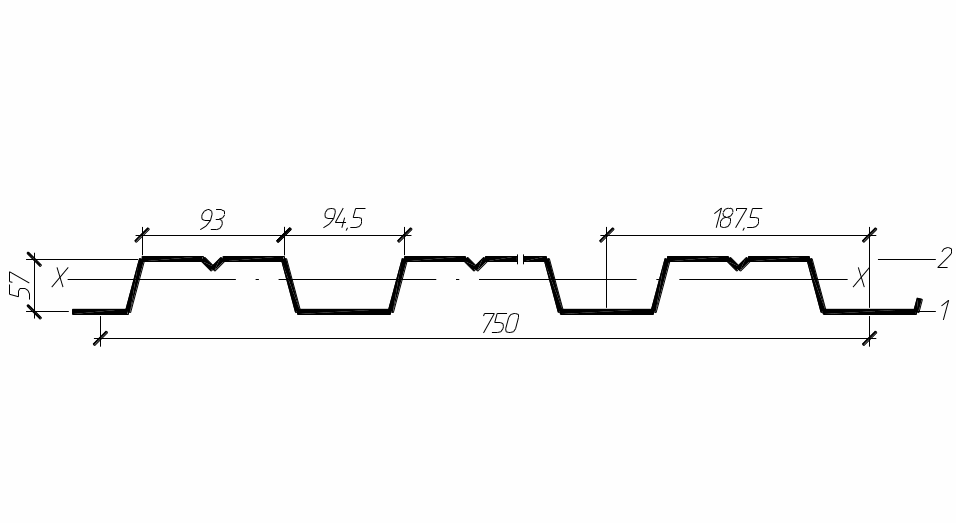

Н57-750-0,7; Н57-750-0,8 |
|
53,8 61,2 |
14,8 17,9 |
21,1 24,4 |
53,8 61,2 |
16,4 18,9 |
19,7 24 |
8,7 9,8 |
Н60-845-0,7; Н60-845-0,8; Н60-845-0,9 |
|
62,1 70,6 79 |
14,6 17,7 20,9 |
24,4 28,1 31,8 |
59,1 69,9 78,7 |
16,5 19 21,5 |
18,7 22,7 27 |
8,8 9,9 11,1 |

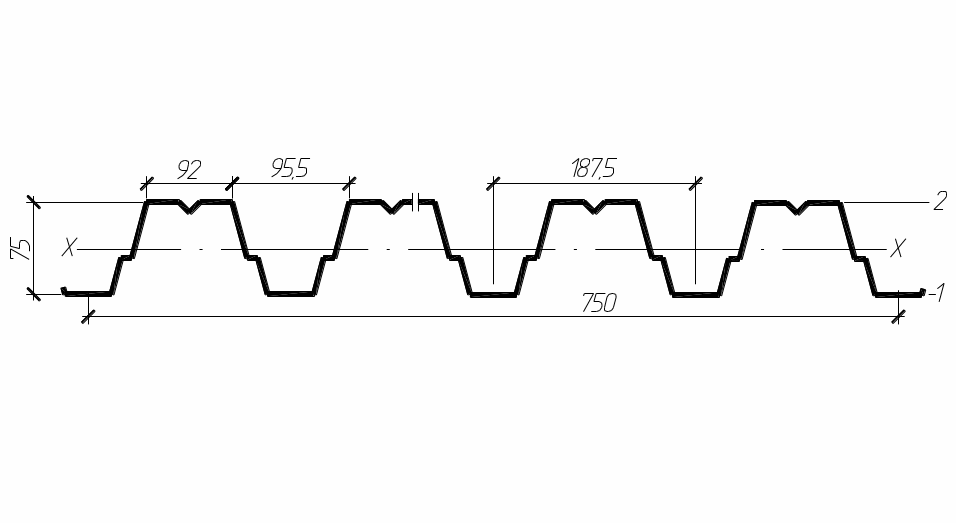

Н75-750-0,8; Н75-750-0,9 |
|
114,9 129,6 |
25,8 30,2 |
32,2 37,6 |
114,9 129,6 |
28,5 31,6 |
33,1 38 |
11,2 12,5 |

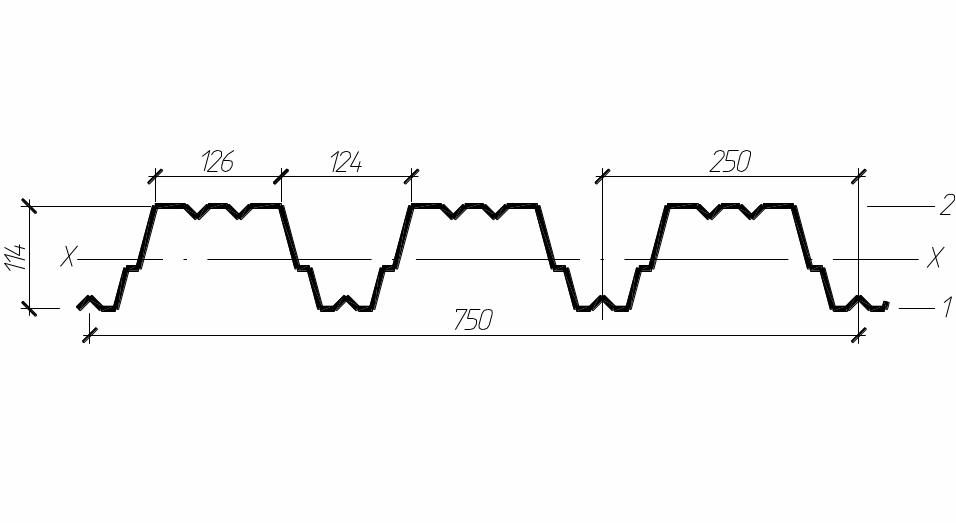

Н114-750-09; Н114-750-1,0 |
|
307,9 345,2 383,6 |
51,2 57,4 63,8 |
57,1 64 71,1 |
307,9 345,2 383,6 |
51,2 57,4 63,8 |
57,1 64 71,1 |
12,5 14 15,4 |

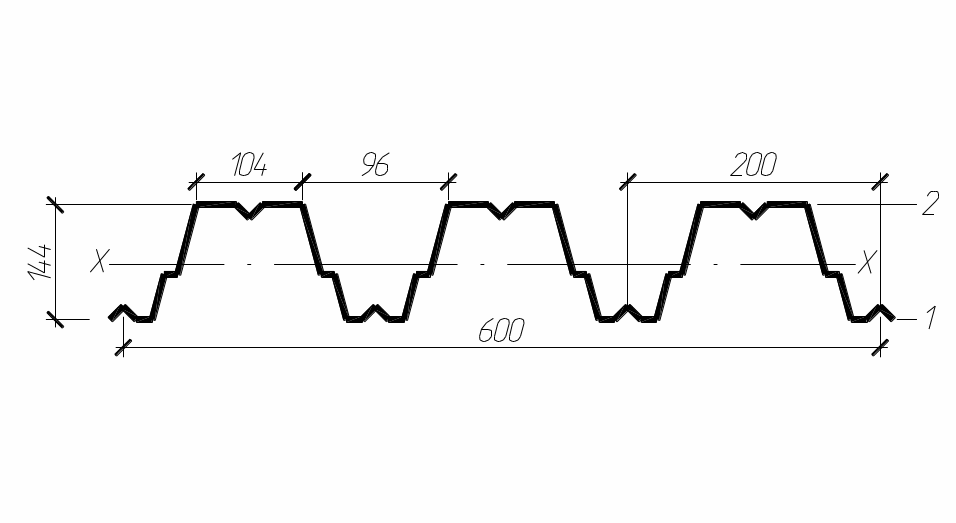

Н114-600-0,8; Н114-600-0,9; Н114-600-1,0 |
|
320,9 361 405,4 |
53,3 63,8 67,6 |
59,7 67,2 75 |
320,9 361 405,4 |
52,4 59,6 67,6 |
55,8 65,9 75 |
14 15,6 17,2 |
Н114-750-0,8;
Примечание: 1. Марки с индексом НС, Н применяются в покрытиях, НС – для стенового ограждения.
2. В строительстве применяются в основном профлисты, изготовленные из стали С235.
Таблица Р.1. Предельная равномерно распределенная нагрузка для
различных типов профилированных листов по ГОСТ 24045-94
Тип листа |
Пролет мнастила |
Предельная нагрузка, кН/м2, при расчетной схеме |
|||
|
настила, м |
одно-пролетной |
двух-пролетной |
трех-пролетной |
четырехпролетной |
НС44- 1000-0,7 |
3 |
- |
1,83У |
1,97Д |
2,02У |
Н57-750-0,7 |
3 |
2,9Д |
2,62У |
3,10Д |
2,96У * |
Н57-750-0,8 |
3 |
3,37Д |
3,69 |
4,27У |
4,10У |
Н60-845-0,7 |
3 |
3,24Д |
2,30У |
2,70У |
2,50У |
Н60-845-0,8 |
3 |
3,88 |
3,25У |
3,78У |
3,60У |
Н75-750-0,8 |
3 |
5,82 |
5,27 |
6,59 |
6,16 |
Н75-750-0,9 |
3 |
6,46 |
6,17 |
7,71 |
7,21 |
Н114-750-0,9 |
4 |
6,60 |
6,59У |
8,25 |
- |
Н114-750-0,9 |
6 |
2,28У |
2,43 |
- |
- |
Н114-750-1,0 |
4 |
7,33 |
8,33 |
9,17 |
- |
Н114-750-1,0 |
6 |
2,44Д |
3,26 |
- |
- |
Н114-600-0,9 |
4 |
6,85 |
6,90 |
8,62 |
- |
Н114-600-1,0 |
6 |
2,58 |
3,45 |
- |
- |
Примечание: у - принимается по условию устойчивости стенки гофры на опоре,
д - по условию деформативности (жесткости).
Таблица Р.2. Расход стали на производственные здания общего назначения,
