Формулы для вычисления геометрических характеристик поперечного сечения труб
|
|
Теоретическая
масса одного погонного метра трубы:
,
кг,
где А – подставляется в см2.
Примечание: При изготовлении труб по ГОСТ 10706 теоретическая масса
увеличивается на 1 % за счет усиления шва.
Таблица С.13. Гнутые замкнутые сварные профили по
ТУ 36-2287-80 из стали по ГОСТ 27772-88
( сокращенный сортамент)
Пример обозначения Гн. 80х3, Гн. 120х80х3
А- площадь сечения, см2
Iх ,Iу- момент инерции по оси х-х и у-у ,см4
Wх ,Wу- момент сопротивления по оси х-х и у-у,см3
iх, iу- радиус инерции по оси х и у , см

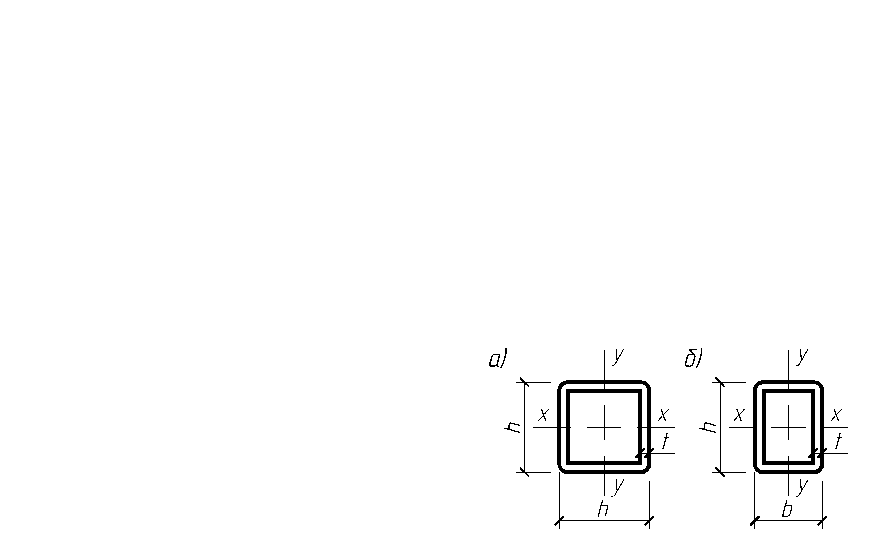

А) Трубы квадратного сечения
-
h
t
А,
см2
Ix=Iy,
см4
Wx=Wy,
см3
ix=iy,
см
Масса
1м, кг
C255
C345
C345-3
80
3
9,24
91,4
22,8
3,14
7,26
+
+
100
3
11,64
182,7
36,5
3,96
9,13
+
+
4
15,36
236,3
47,2
3,92
12,05
+
+
120
3
14,04
320,5
53,4
4,77
11,02
+
+
4
18,56
416,7
69,4
4,74
14,57
+
5
23
507,9
84,6
4,69
18,06
+
+
140
4
21,76
671,3
95,9
5,55
17,08
+
+
5
27
821,2
117,3
5,51
21,19
+
+
6
32,16
964,3
137,7
5,48
25,24
+
+
+
7
37,24
1100,9
157,2
5,44
29,23
+
+
+
160
4
24,96
1013
126,6
6,37
19,6
+
+
5
31
1242,5
155,3
6,33
24,33
+
+
6
36,96
1463,1
182,8
6,29
29,01
+
+
7
42,84
1674,9
209,8
6,25
33,63
+
+
8
48,64
1878,1
234,7
6,21
38,18
+
+
180
5
35
1787,9
198,6
7,15
27,47
+
+
6
41,36
2109,7
234,4
7,11
32,78
+
+
7
48,44
2420,2
689,9
7,07
38,02
+
+
8
55,04
2719,7
302,1
7,03
43,21
+
+
