Контрольная срезовая работа

по циклу общепрофессиональных

дисциплин обучающегося группы 601

по профессии электромонтер по ремонту и обслуживанию электрооборудования

__________________________________________

Вариант 1

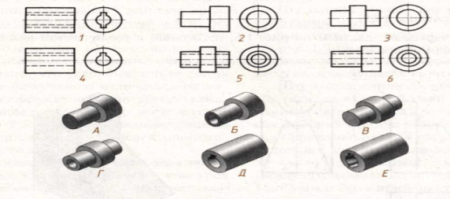

1.По наглядным изображениям предметов найдите их прямоугольные проекции.

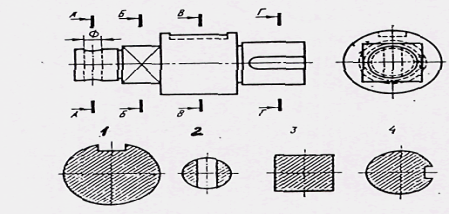

2.Соотнесите номера сечений с соответствующими секущими плоскостями.

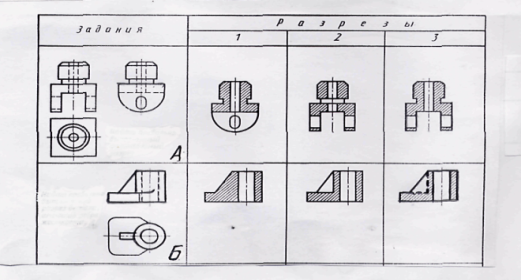

3. Из предложенных фронтальных разрезов деталей А и Б определить номер правильно выполненного разреза.

4.Напишите пропущенное слово в предложении

Изображение, выполненное от руки, по правилам прямоугольного проецирования, без применения чертежных инструментов и масштаба, но с соблюдением относительной пропорциональности элементов детали называется________________

5. Какую длину предмета надо указать на размерной линии, если длина предмета

2250 мм, масштаб изображения 1:10?

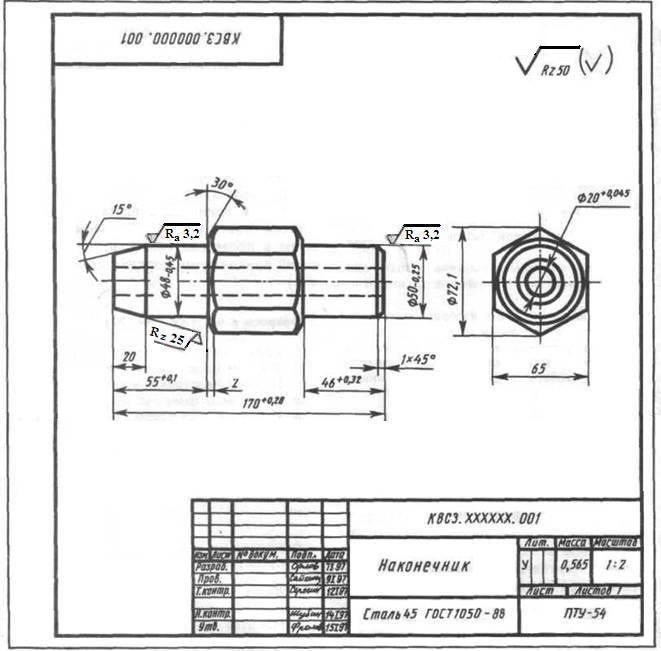

6.Прочитайте основную надпись чертежа (наименование изделия, обозначение, масштаб, материал). Какому конструкторскому документу она принадлежит?

7.__________________________- это наглядное изображение, выполненное по правилам аксонометрических проекций от руки, на глаз с соблюдением соотношения размеров

8. Какой линейный размер должно иметь изображение, если чертеж выполнен в масштабе 1:4, а деталь имеет длину 400 мм?

9. Расшифруйте следующие сокращения:

ЕСКД; ГОСТ; ТУ.

10. Расшифруйте следующие сокращения:

ЕСТД; ОСТ; ТУ.

11.Начертите условные обозначения к следующему технологическому оборудованию:

а) сосуды, работающие под давлением; б) насос; в) теплообменник;

12. Как называется документ, представленный на рис.1?

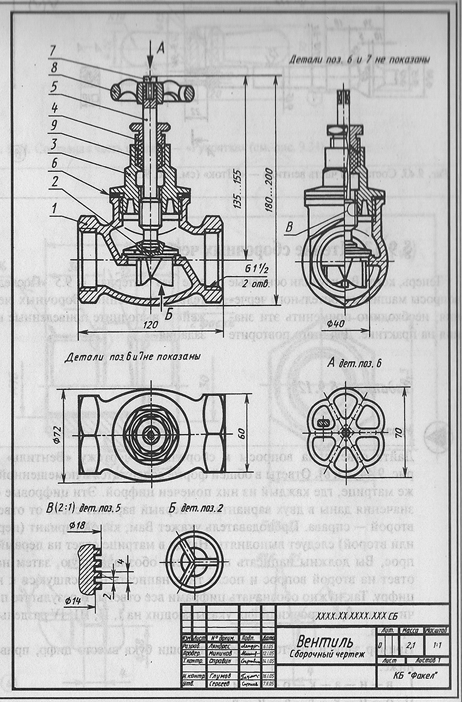

13. Как называется документ, представленный на рис.2?

14. Перечислите стандартные изделия, входящие в состав вентиля?

15. Как называются детали поз.1, 4, 9?

16. Электрическая цепь состоит из источника электрической энергии и электрической лампы. Как нужно подключить вольтметр и амперметр для определения электрического сопротивления лампы?

А. Сначала нужно измерить ток в цепи амперметром, затем отключить лампу и подключить к источнику тока вольтметр.

Б. Амперметр последовательно с лампой, вольтметр параллельно лампе.

В. Вольтметр последовательно с лампой, амперметр параллельно лампе.

Г. Амперметр и вольтметр последовательно с лампой.

Д. Амперметр и вольтметр параллельно лампе.

17. На взаимодействии каких элементов основан принцип действия приборов магнитоэлектрической системы?

1. Постоянного магнита и рамки, по которой проходит измеряемый ток

2. Магнитного поля катушки и ферримагнитного сердечника

3. Проводников, по которым проходит ток

18. Какое сопротивление должны иметь вольтметр амперметр?

1. Большое

2. Малое

3. Вольтметр большое, амперметр малое

19. Какие приборы необходимы для опыта короткого замыкания трансформатора?

1. один амперметр, вольтметр и ваттметр

2. два вольтметра, амперметр и ваттметр

3. два вольтметра и ваттметр

4. амперметр и вольтметр

20. Амперметры и вольтметры какой системы имеют равномерную шкалу?

1. магнитоэлектрической

2. электромагнитной

3. электродинамической

21. На рисунке представлена электрическая схема, к каким точкам следует подключить вольтметр, если необходимо определить электрическое сопротивление лампы М?

А. 1-2; Б. 2-3; В. 3-4; Г. 2-4; Д. 1-4.

А

1 2 М 3

4 N

22. Закончите предложение: Магнито-мягкие материалы – это материалы, которые …….

23. Вставьте пропущенные слова:

Как и любая машина переменного тока, асинхронный двигатель состоит из двух основных частей _________________ и __________________.

24. В каких единицах измеряется ЭДС?

1) Ом

2) Ампер

3) Вольт

25. При наличии примесей в проводнике электропроводность металлических проводников:

1) не изменяется

2) улучшается

3) ухудшается

26. Закончите предложение.

Зависимость между напряжением и силой тока устанавливается законом _______________ .

27. Аппарат, преобразующий переменный ток одного напряжения в переменный ток другого напряжения при той же частоте 50 Гц называется:

1) трансформатором

2) преобразователем

3) выпрямителем

28. Если электрический ток с течением времени изменяется по величине и по направлению, то такой ток называется:

1) постоянным

2) переменным

3) пульсирующим

29. Материалы, которые обладают большим магнитным моментом и способны притягивать к себе другие материалы называются:

1) парамагнетики

2) ферромагнетики

3) диамагнетики

30. Укажите, какие единицы применяют для измерения содержания углерода в углеродистой инструментальной стали

1) сотые доли процента

2) десятые доли процента

3) тысячные доли процента

4) целые проценты

31. Укажите, какие единицы применяют для измерения содержания углерода в углеродистой конструкционной стали:

1)сотые доли процента

2) десятые доли процента

3) тысячные доли процента

4) целые проценты

32. Как углерод влияет на свойство стали:

1) увеличивает твердость, прочность; ухудшает свариваемость, пластичность

2) увеличивает коррозионную стойкость, прочность, пластичность; ухудшает свариваемость, теплопроводность

3) увеличивает пластичность, прочность; ухудшает коррозионную стойкость, теплопроводность

33. Вставьте пропущенные слова в определение:

Сталь - это железоуглеродистый сплав с содержанием углерода……..

1) 2,14 %

2) до 2,14 %

3) более 2, 14%

34. Укажите вредные примеси для стали:

1) марганец, углерод, кремний

2) сера, фосфор, мышьяк

3) никель, хром, ванадий

35. Укажите самый тугоплавкий металл:

1) вольфрам

2) цирконий

3) медь

4) алюминий

36. Какая сталь является углеродистой конструкционной сталью обыкновенного качества:

1) 60Г 2) ВСт5 3) 14Г2 4) 45

37. Укажите свойства, которые придает стали вольфрам:

1) резко увеличивает твердость и красностойкость стали

2) снижает твердость и пластичность стали

3) увеличивает стойкость стали против коррозии

38. Расшифровать марку Л 86:

1) латунь простая меди 14%, цинк 86%

2) латунь специальная меди 86 %, цинк 14 %

3) латунь простая меди 86 %, цинк 14 %

39. Чугун – это сплав железа с углеродом, где углерода содержится

1) до 2,14%

2) более 2, 14%

3) 2,14 %

40. Какой химический элемент придает стали твердость, прочность

1) цинк

2) углерод

3) медь

41. Какие металлы являются основанием легких припоев

1) алюминий и кремний

2) никель и вольфрам

3) цинк и олово

4) сурьма и свинец

42. Почему в электрических лампах нить накала делается из вольфрама:

1) так как вольфрам имеет низкую температуру плавления

2) так как вольфрам имеет высокую температуру плавления

3) так как обладает хорошими коррозионными свойствами

43. Электрическое сопротивление металлов зависит от:

1) свойств металла

2) строения металла

3) температуры

44. Соотнесите понятия:

Инструмент	Слесарная операция
Чертилка	Опиливание
Ножовка	Разметка
Трубогиб	Резка
Зубило	Гибка
Надфиль	Рубка

45. Вставьте пропущенное слово:

…………….. разметка – это нанесение рисок на поверхностях заготовки, связанных между собой взаимным расположением.

46. Найдите ненужное:

Слесарное зубило состоит из следующих частей: рабочей, средней, ударной и клиновой.

47. Метод получения неразъемного соединения деталей при помощи припоя называется:

1. Гибка;

2. Правка;

3. Пайка;

4. Рубка.

48. Стержень с заостренным концом рабочей части называют:

1. Рейсмас;

2. Чертилка;

3. Циркуль.

49. По какой основной характеристике различают пайку:

1. Давление;

2. Температура;

3. Концентрация.

50. Клепка это-…………………………..

1. процесс соединения двух или более деталей в единое целое при помощи расплавленного металла;

2. процесс соединения двух или более деталей в единое целое при помощи заклепок;

3. процесс соединения двух или более деталей в единое целое при помощи резьбы;

51. Материал, из которого выполняют рабочую часть паяльника:

1. оловянно-свинцовые сплавы;

2. латунь и алюминий;

3. красная медь;

4. медно-цинковые сплавы;

5. стали Ст2,Ст3.

52.Пайка это-…………………………..

1. процесс соединения двух или более деталей в единое целое при помощи расплавленного металла;

2. процесс соединения двух или более деталей в единое целое при помощи заклепок;

3. процесс соединения двух или более деталей в единое целое при помощи резьбы;

4. процесс соединения двух или более деталей в единое целое при помощи металлического стержня.

53.Валы бывают:

1. гладкие;

2. кривые;

3. гибкие;

4. фрикционные;

5. фасонные;

6. штифтовые;

7. шпоночные.

54.Многозаходная резьба имеет…

1. несколько спиралей резьбы;

2. одну спираль резьбы;

3. перпендикулярное направление заходов.

55. Гибкие валы бывают…

1. нормальные;

2. армированные;

3. усиленные;

4. ослабленные;

5. фасонные.

56. Вставьте пропущенное слово:

Медный купорос при разметке может быть применен только в тех случаях, когда заготовки выполнены из …………… металла.

57.Составить соответствие:

Инструмент	Электромонтажная операция
клещи КСИ-1	1.Для снятия бумажной изоляции
Клещи универсальные	2.Для снятия изоляции с круглых проводов
Термоклещи	3.Для пробивки отверстий
Нож	4.Применяют при обработке одножильных и трехжильных проводов
Пресс ручной механический	5.Для снятия пластмассовой изоляции на любом участке провода

58. Что означает буква А в обозначении кабелей.

____________________________________________________

59. Выберете правильный ответ:

Короб для прокладки проводов и кабелей……….

1. предназначены для прокладки кабелей в производственных помещениях, тоннелях, каналах и других кабельных сооружениях;

2. представляет собой сварную металлическую решетчатую конструкцию;

3. представляет собой профили прямоугольной формы из листовой стали со съемными крышками.
