2.7 Окружная скорость передачи
v= ώ1 ·d1/2=151.2·51/2=3.86 м/с.
Для шевронной передачи принимаем 8-ую степень точности.
2.8 Усилие в зацеплении
Определяем окружную силу Ft, Н:
Ft =2· T1 / d1 =2·35.51/51=1.393 Н
Определяем радиальную силу Fr , Н:
Fτ = Ft ·tgα/cosβ=0.99·tg20/cos30.231=0.585 Н
Определяем осевую силу Fa, Н :
Fa= Ft ·tgβ=0.585·tg30.231=0/804 H
2.9 Проверочный расчёт цилиндрической передачи.
Условие контактной прочности зубьев :
σH=270/aw·[T3·KH·(u+1)3/b2·u2]1/3
где

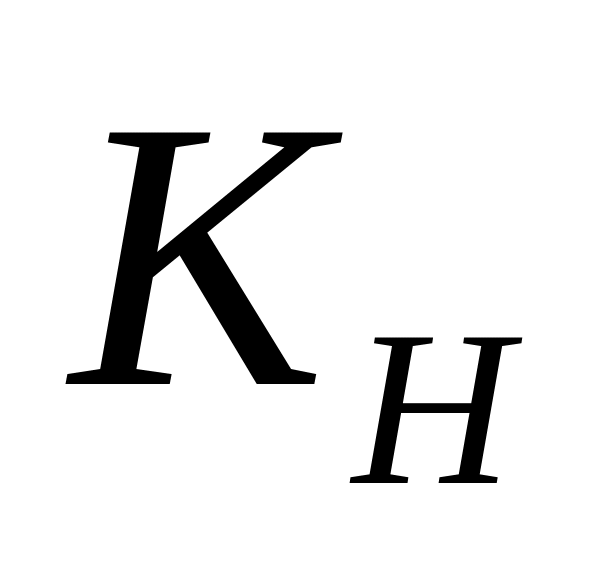

– коэффициент нагрузки.
=
= 1 при ψbd=2
– коэффициент распределения нагрузки между зубьями, = 1,15
при
=3.86
м/с
– коэффициент динамической нагрузки, = 1.05
=1·1.05·1.15=1.2075
Подставим значения в формулу и получим:
σH=270/122·[267.47·1.2075·(4+1)2/100·42]1/2 =343 Н/мм 2
Определяем процент недогрузки по формуле:
,
%недогр.=((368 - 343)/368)·100%=6.79%
Т.к. 6,79 % < 10 %, то недогрузка в пределах нормы и контактная выносливость зубьев обеспечена.
Для
шестерни и колеса определяем отношение:
,
где yf
– коэффициент формы зуба. Определяем
yf
(стр. 42 [4]) в зависимости от ZV

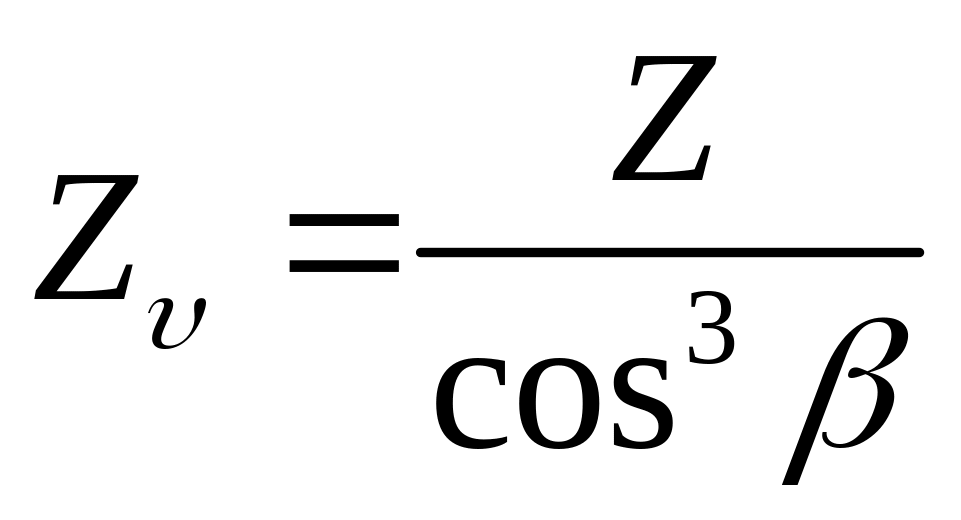

– приведённые числа зубьев.
(9.30
[1]).
Для
шестерни
, тогда yf1
= 3,70.
Для
колеса
,
тогда yf2
= 3,60.
Итак, рассчитываем отношение:
для
шестерни
для
колеса
Поскольку значение отношения для колеса меньше, проверяем зубья колеса на прочность на изгиб.
2.10 Фактические напряжения изгиба

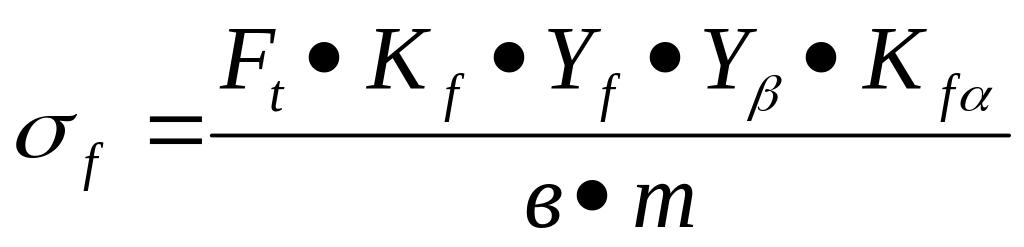

Условие прочности зубьев на изгиб (9.11[2]):
,
где
– коэффициент,
учитывающий форму зуба;
–
коэффициент,
учитывающий наклон зуба
.
– коэффициент,
учитывающий неравномерность распределения

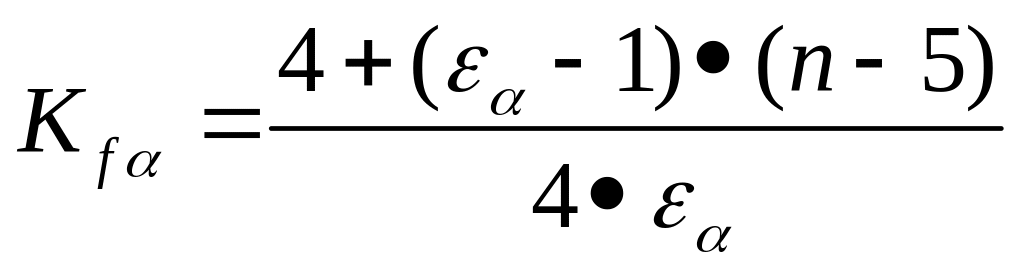

нагрузки между зубьями (стр.47[4]);
,
–
коэффициент
торцового перекрытия,
=1,484
– расчётная
окружная сила, Н.
–
коэффициент,
учитывающий неравномерность распределения
нагрузки по длине зуба. По табл. 3.7 [4]
принимаем
=1,1.
–
коэффициент
динамической нагрузки. По табл.3.8 [4]
принимаем
=1,3.
Подставим значения в исходную формулу и получим:
Н/мм
2
σf1 < [σ]f1 ( т.к. проверяется шестерня)
90,12 < 300,00 – условие соблюдается, а значит прочность зубьев шестерни на изгиб обеспечивается.
3. РАСЧЁТ ПЛОСКОРЕМЕННОЙ ПЕРЕДАЧИ.
3.1 Исходные данные.
Согласно
кинематического расчета мощность,
передаваемая плоскоременной передачей
= 5.369кВт, передаточное число
.
= 2.0625, частота вращения ведущего шкива
=1444.5мин –1
.
3.2 Вращающий момент на ведущем валу.
Вращающий момент на ведущем валу определим по формуле:
,
Н*м
3.3 Диаметр ведущего шкива.
Диаметр ведущего шкива определим по формуле:
,мм
Используя табличные данные принимаем d1 = 200 мм.
3.4 Диаметр ведомого шкива.

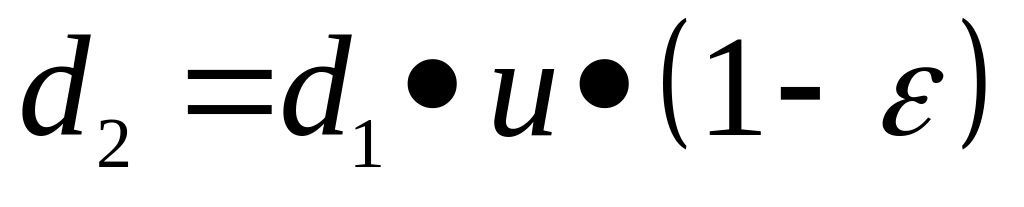

Диаметр ведомого шкива определим по формуле:
,
где
относительное
скольжение ремня; =0,01
для передач с регулируемым натяжением.
Используя табличные данные принимаем d2 = 400 мм.
3.5 Передаточное отношение.
Уточняем передаточное число на основании формулы:
Отклонение
:
3.6 Межосевое расстояние.
Определяем межосевое расстояние передачи по формуле:
,
мм
3.7 Угол обхвата на малом шкиве.
Определяем угол обхвата на малом шкиве:
3.8 Длина ремня.
Определяем длину ремня без участка припуска на соединение концов.
,
мм
3.9 Расчётная скорость ремня.
Определяем скорость ремня:
3.10 Окружная сила, действующая в ременной передаче.
Вычисляем окружную силу:
3.11 Выбор ремня.
Из
таблицы выбираем ремень БКНЛ с числом
прокладок
,
мм,
3
Н/мм. Проверяем выполнение условия:
.
мм;
Условие выполняется.
3.12 Коэффициент угла обхвата.
Определим коэффициент угла обхвата, учитывающий влияние угла обхвата ремнем меньшего шкива:
C
= 1 – 0.003
(180 - )
C = 1 – 0.003 (180- 170) = 0.97
Коэффициент, учитывающий влияние скорости ремня Сv
Сv = 1.04 – 0.0004 2
Сv = 1.04 – 0.0004 15.122 =0.95
Сp = 1 – коэффициент динамичности и режима работы берем из таблицы.
C= 1 – коэффициент, учитывающий угол наклона линии центров передачи при наклоне до 60.
Итак, допускаемая рабочая нагрузка на 1мм ширины прокладки, Н/мм:
[р] = р0CCCpC;
[р] = 30,950,971,01,0=2,7645 Н/мм
