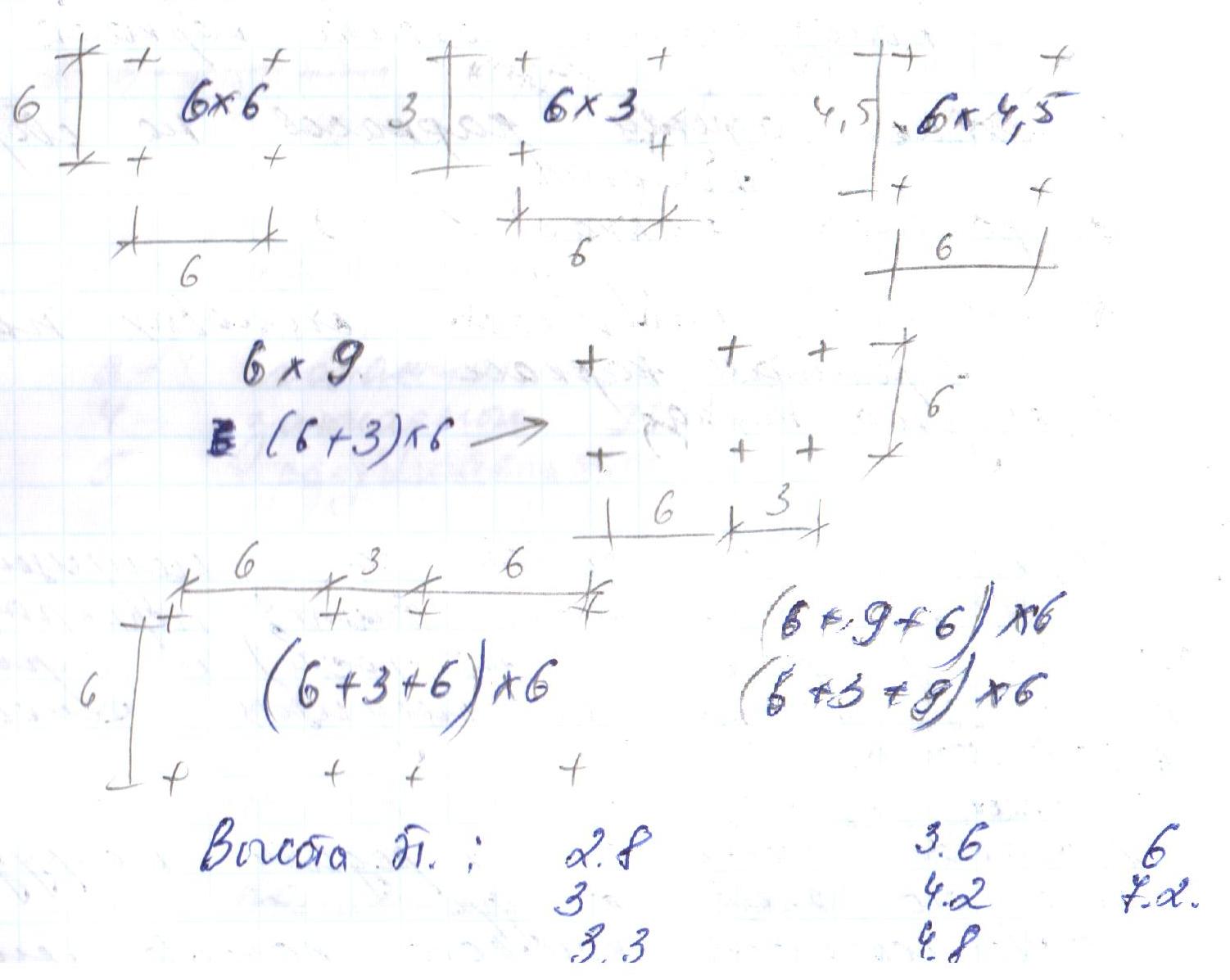

Конструктивные схемы каркасов. Объемно планировочные параметры каркасных зданий.

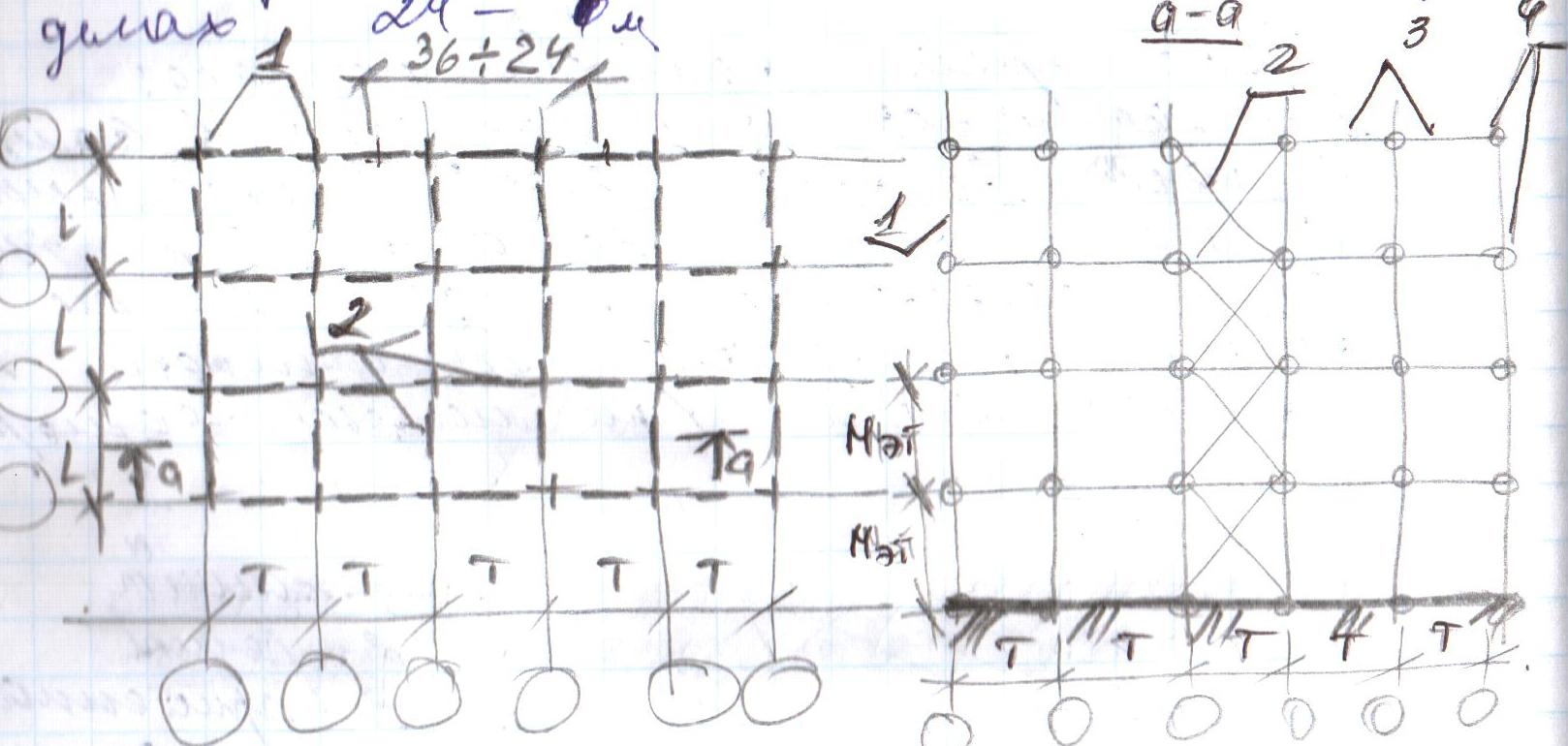

Каркас может быть выполнен по следующим схемам: 1. рамный, 2. связевой. Характеристика рамного каркаса: вертикальные и горизонтальные нагрузки в рамном каркасе воспринимаются продольными и поперечными рамами, при этом узлы сопряжения между колон и элементами перекрытия выполняются по жесткой схеме (не меняют геометрию) (рис 1) 1 – колонны, 2 – ригеля, 3 – пристенная плита распорка, 4 – центральная плита распорка. Поперечная рама формируется из ригелей и колон, продольной рамы, из плит распорок и колон. Краткая характеристика связевого каркаса: в связевом каркасе вертикальные нагрузки воспринимаются колонами; горизонтальные воспринимаются продольными и поперечными вертикальными связями или диафрагмами жесткости. Как правило в таком каркасе колоны имеют одинаковые поперечные сечения по всей высоте здания, меняются только армирование, ригеля одинаковые для всех этажей. Диафрагмы жесткости могут выполнятся в виде стальных связей или в виде ж/б стен. Расстояние между вертикальными диафрагмами жесткости определяется расчетом и может быть в пределах 24 ÷ 36м. (рис 2) 1 – колонны каркаса, 2 – вертикальные диафрагмы жесткости (вертикальные связи), 3 – ригеля, 4 – шарнирное сопряжение между ригелем и колонной. Объемно планировочные параметры сборных каркасных зданий (рис 3). Технический этаж высота – 2,4м.
схемы разрезки каркасов на сборные элементы.
1. Из линейных элементов высотой на 1 этаж; 2. Из линейных элементов высотой на 2 этажа; 3.Из перекрёстных элементов на 1 этаж; 4. Из перекрёстных элементов на2 этажа; 5. Из крупноразмерных элементов П-образной формы; 6. Из крупноразмерных элементов Н-образной формы; 7. Из крупноразмерных элементов Н- удлинённой формы; 8. Из пространственных элементов;
Рамный каркас.
Фрагмент плана перекрытия рамного каркаса (рис 1) 1 – колонна, 2 – ригель, 3 – пристенная плита распорка, 4 – центральная плита распорка, 5 – плита перекрытий с круглыми пустотами, 6 – навесная стеновая панель. Жесткий узел сопряжения ригеля с колонной (рис 2) 1 – колонна, 2 – ригель, 5 – плита перекрытия, 7 – арматурные выпуски из колонны и ригеля (Ø 28мм), 8 – опорный столик из металлического уголка, 9 – ванная сварка.
Крепление навесных стеновых панелей в рамном каркасе.

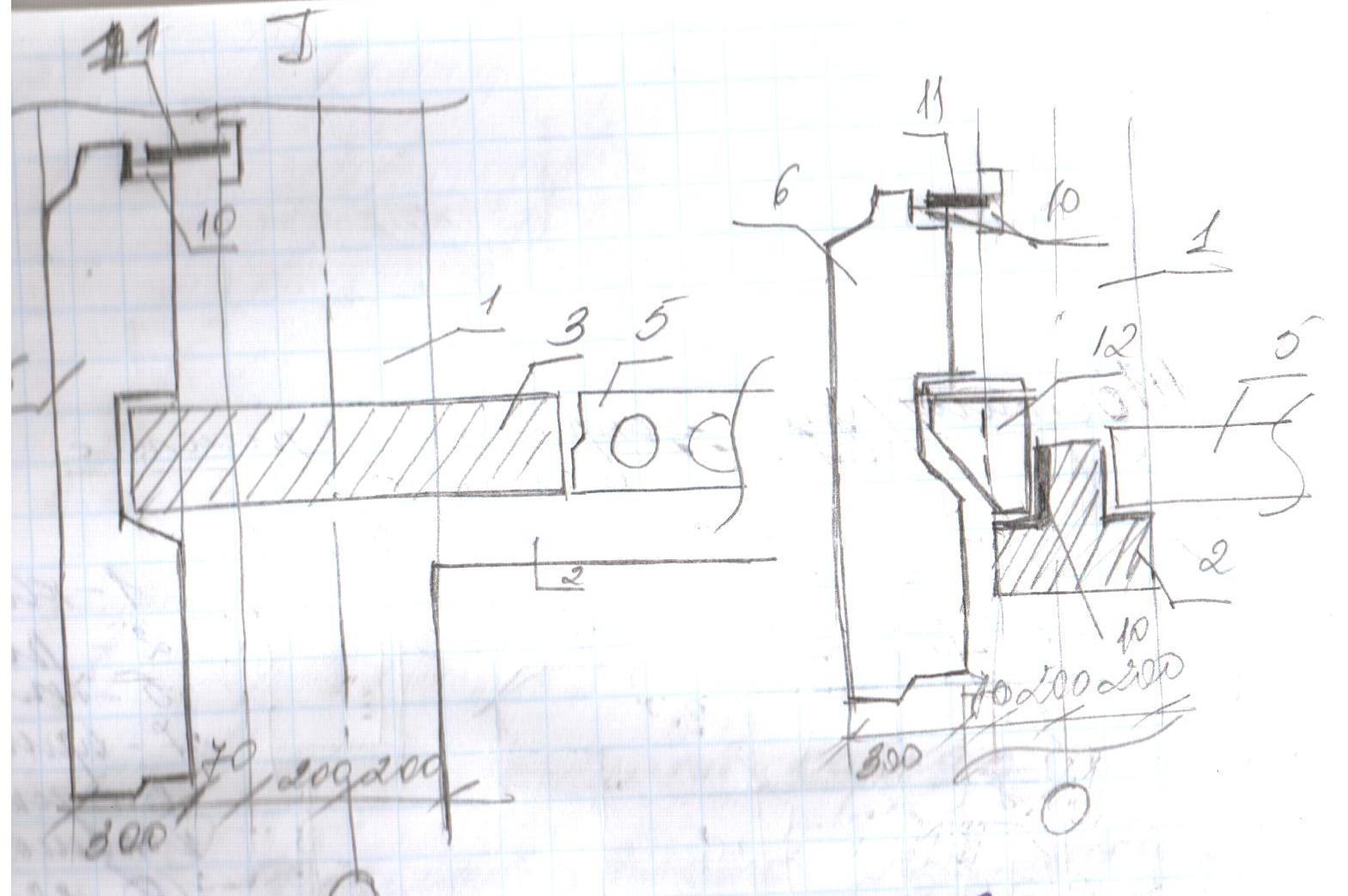

Стеновые панели в рамном каркасе навешиваются на консоли пристенной плиты распорки либо на монтажный столик пристенного ригеля (рис) 1 – колонна, 2 – ригель, 3 – пристенная плита распорка, 5 – плита перекрытия, 6 – навесная стеновая панель, 10 – закладные детали, 11 – соединительная пластина приваренная к закладным деталям, 12 – монтажный столик, приваренный к закладной детали ригеля: состоит из вертикальной, горизонтальной металлической пластины толщиной 10 мм.
связевой каркас.

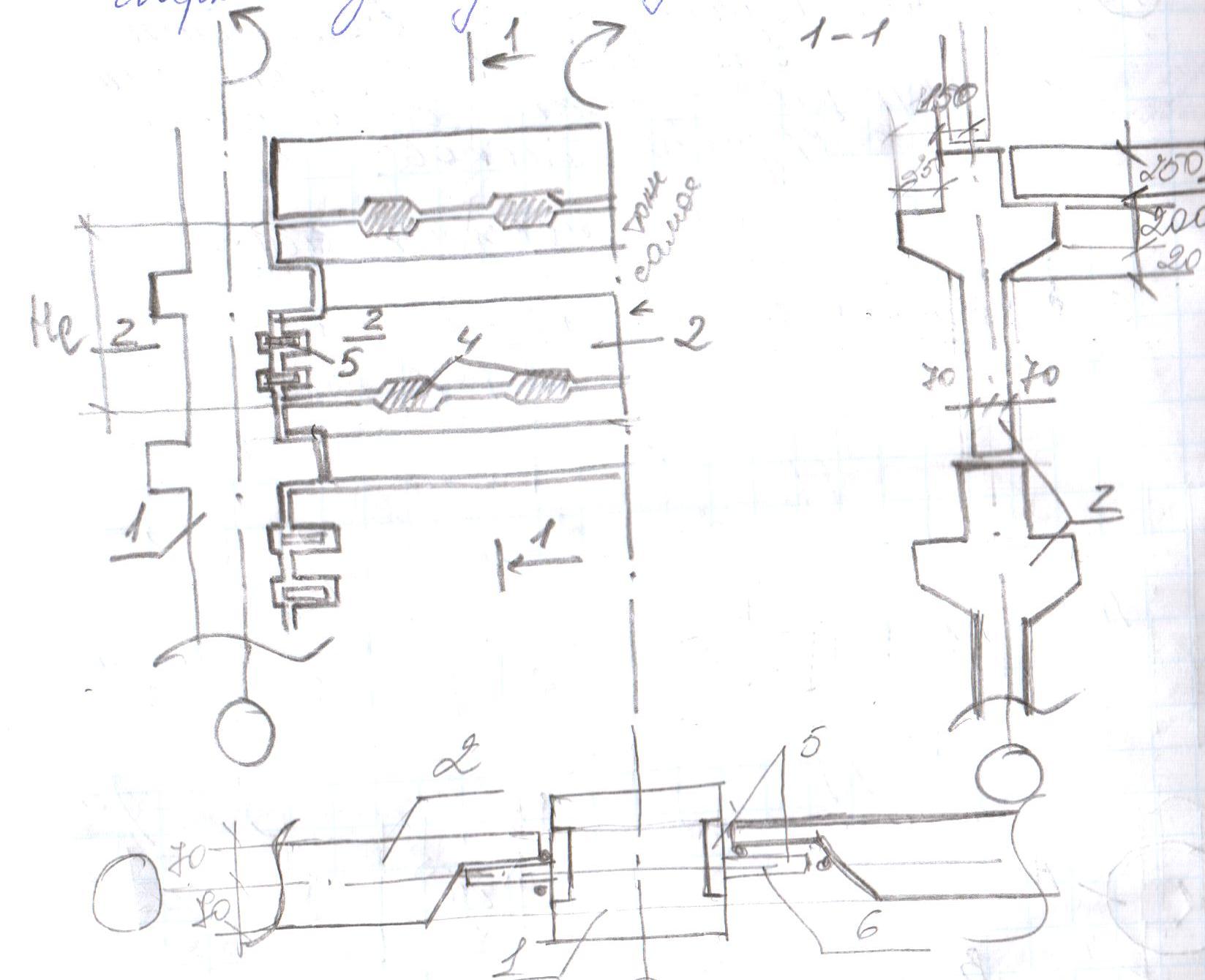

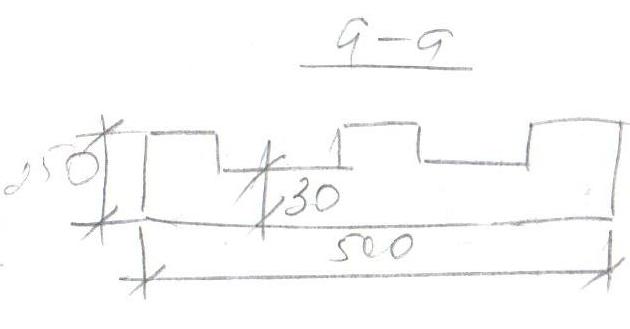

Рассмотрим случай, когда в качестве диафрагмы жесткости принимается сборная железобетонная стена толщиной 14 см, которая крепится к двум колоннам при помощи сварки закладных деталей (рис) 1 – колонна, 2 – стена диафрагмы, 3 – плита перекрытия, 4 – растворные шпонки предназначенные для восприятия усилий сдвига смежных конструкций, 5 – закладные детали, 6 – соединительная металлическая планка.
наружные стены из крупных блоков.

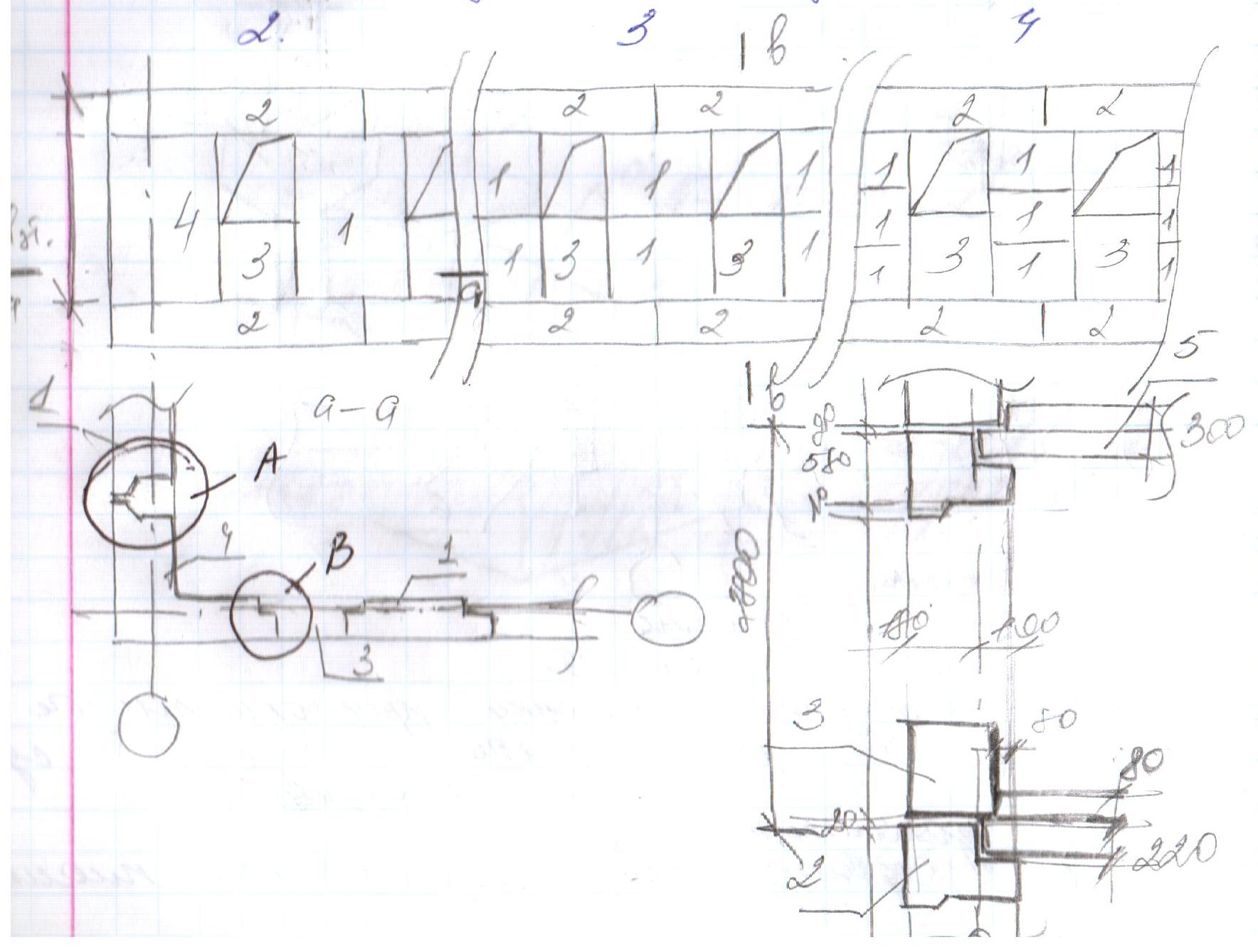

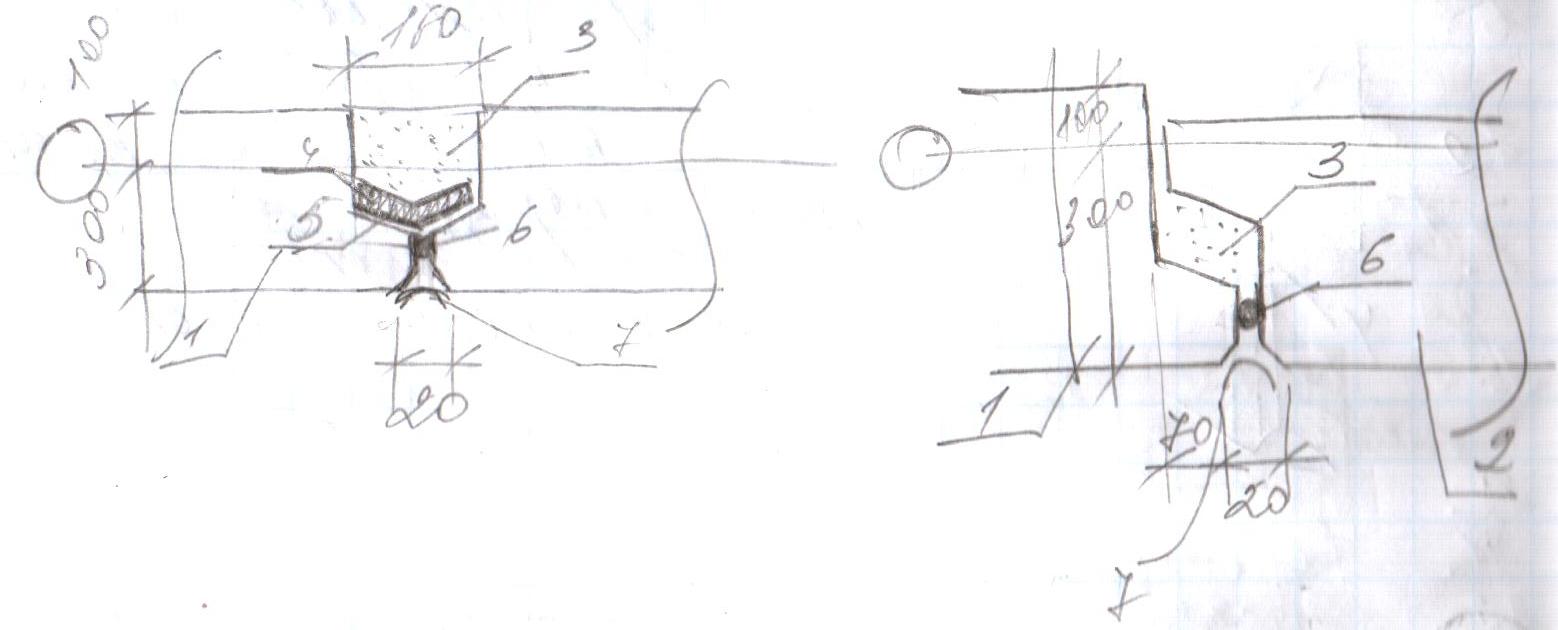

Крупноблочные здания выполняются из бетонных и ж/б конструкций, стены выполняются из сборных крупных блоков. Конструкции наружных стен: наружные стены крупноблочных зданий выполняются по следующим разрезкам. (рис 1) 1- простеночный блок, 2 – перемычка, 3 – подоконный блок, 4 – угловой блок, 5 – плита перекрытия. Наружные стеновые блоки изготавливаются из легких бетонов и имеют толщину 400, 500, 600мм. Блоки соединяются между собой открытым узел А и закрытым узел Б стыком (рис 2) 1 – простеночный блок, 2 – подоконный блок, 3 – легкий бетон, 4 – термовкладыш из минеральной ваты, 5 – слой самоклеющегося гидроизоляционного рулонного материала, 6 – герметизирующая прокладка, 7 – полимер, цементный раствор.
внутренние стены из крупных блоков.
Внутренние стены крупноблочных зданий выполняются по двум разрезкам: 1. однорядная, 2. двухрядная. (рис 1, 2) 1 – простеночный блок, 2 – доборный простеночный блок для установки перемычки, 3 – перемычный, 4 – плиты перекрытия, 5 – поясной блок. Внутренние блоки выполняются из тяжелого бетона и имеют толщину 200мм. (рис 3, 4) 1 – внутренний стеновой блок, 2 – растворная шпонка, 3 – закладная деталь, 4 – соединительная металлическая планка.
блок перемычка.
