Конструктивные схемы крупнопанельных зданий, общие сведения.

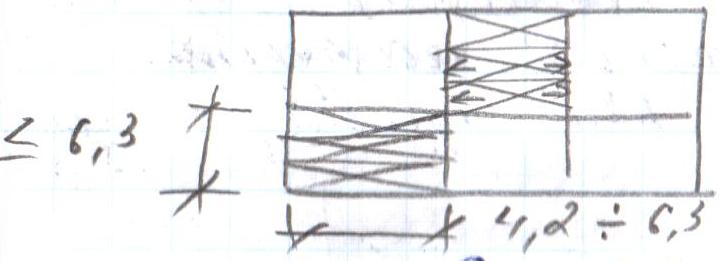

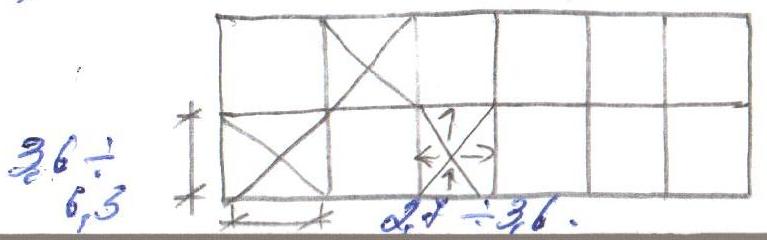

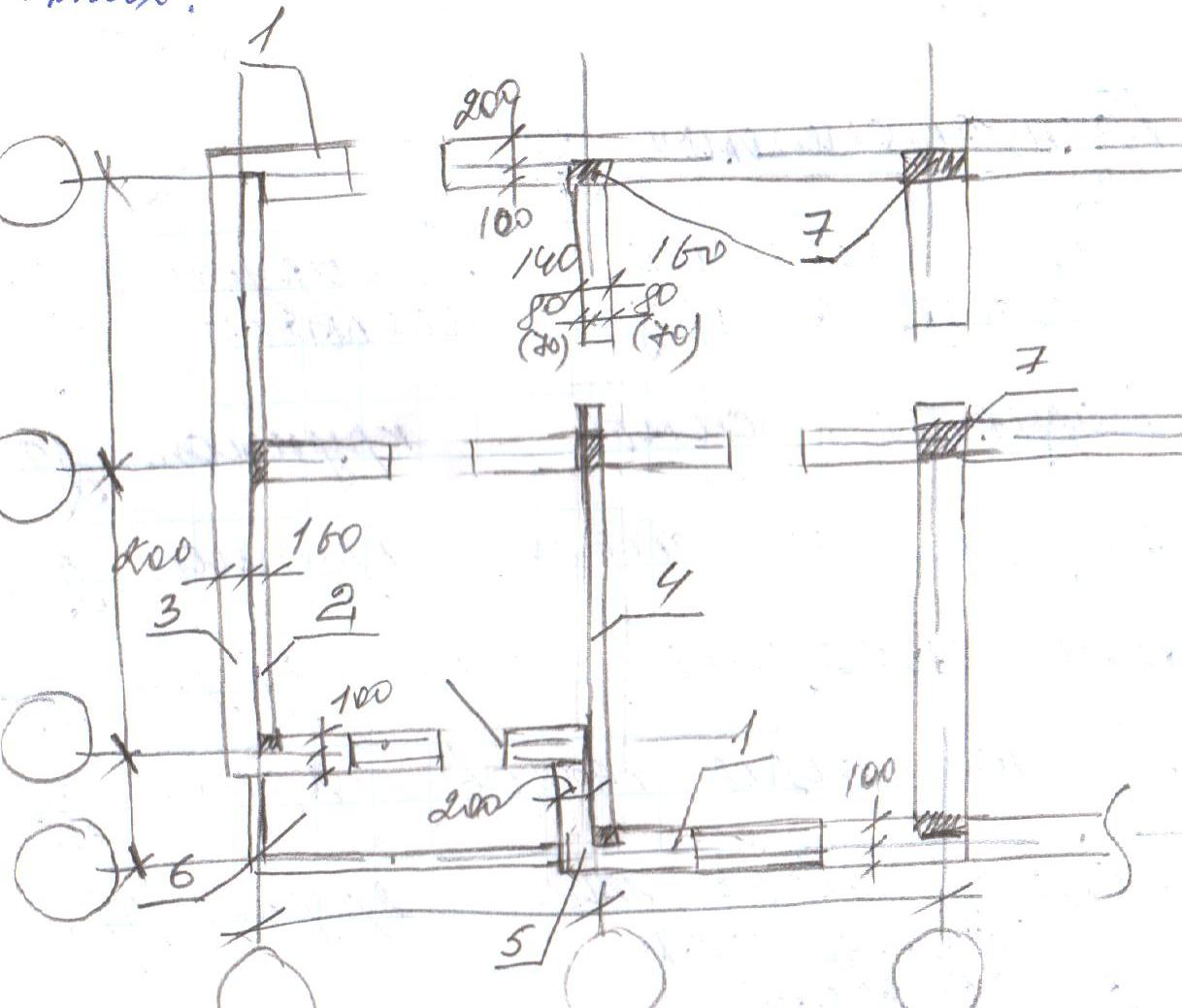

А). крупн.зд. собираются из сборных эл. – панелей, выполненных на заводах из сборного ж/б и имеющих размеры одного либо нескольких помещений. Объемно – планировочные параметры (шаг, пролет) кратны укрупненным модулем: 6М (600мм) либо 3М (300мм). Конструктивная структура таких зд. Состоит из: вертикальных диафрагм (внутрен. и наружн. Стен), а так же из горизонт. Диафрагм (диски перекрытия) соединенных соответствующим образом и создающих пространственную жесткость в обоих направлениях. (рис. 1) – 1. наружная стеновая панель; 2. несущая наружная панель в торце зд. (торцевая панель); 3. навесная панель, утеплитель; 4. внутренняя стеновая панель; 5. панель ризалита; 6. панель лоджии; 7. монолитная ж/б стойка. Требования предъявляемые при проектировании крупн.зд. в сейсмических районах: 1. для обеспечения наиболее правильного восприятия сейсмической нагрузки, секция крупн.зд. должна как правило иметь прямоугольную форму. 2. распределение вертикальной диафрагм (стен) должно быть равномерно и симметрично относительно главных осей зд. 3. зд. Должно иметь как мин 3 продольные диафрагмы. 4. должно быть обеспечено непрерывность диафрагм по всей высоте зд. 5. перекрытия должны быть жесткими в своей плоскости и способными передавать сейсмическую нагрузку на вертикальные диафрагмы. Б). конструктивные схемы: в зависимости от способа размещения вертикальных диафрагм выделяют 2 констр. Схемы крупн.зд: 1) с малым шагом (плита перекрытия опирается на 3 или 4 стороны). Применяется для строительства жл.зд., количество этажей до 16. Преимущество: повышенная жесткость. Недостатки: большое количество узлов, большие трудо – затраты. 2) с широким шагом – до 9 этажей включительно. Преимущество: можно создавать помещения с более большей площадью. Недостатки: повышенный вес элем., трудности при транспортировки элемента.
наружные стены крупнопанельных зданий.
Наружные стены воспринимают нагрузку от собственного веса перекрытий, ветровую нагрузку, а так же защищает зд. От неблагоприятных климатических воздействий и шума. 1. фрагмент фасада зд. С малым шагом. 2. с широким шагом.(рис 1. и 2.)- 1. вертикальный шов, 2. горизонтальный шов. (рис. 3)- 1. арматурные выпуски для крепления панелей между собой, 2. монтажная петля, 3. зубчатый профиль служит для образования шпоночного соединения. Типы наружных стеновых панелей: (рис) 1 – защитный слой из тяжелого бетона либо из керамической плитки, толщ. 20мм. 2- легкий бетон (керамзитобетон(P=300кг/м2) 3- несущий слой из тяжелого бетона 100мм, 4 – пароизоляция матер: фольгоизол. 5 – термоизоляция, минеральная вата либо пенополистирол. Однослойная панель - применяется для строительства зданий до 9 этажа. Двухслойная панель – для строительства до 16 этажа при этом нагрузка от перекрытия воспринимается внутренним слоем из тяжёлого бетона. Трёхслойная панель - предназначена для строительства зданий в районах с низкой расчётной зимней температурой.
Внутренние стены крупнопанельных зданий.
Выполняются из тяжелого ж/б, толщина их при расположении внутри квартиры 140мм, при расположении между квартир 160мм, панель может иметь проем. (рис) 1- внутренняя стеновая панель, 2 – зубчатый профиль на боковой грани панели служит для образования шпоночного соединения, которое препятствует сдвигу панелей по вертикали, 3 - арматурные выпуски, 4 – соединительные стержни, 5 – вертикальная арматура образует монолитную колонну находящуюся на пересечении внутренних панелей, 6 – плита перекрытия, 7 – монолитный бетон.
сварной стык наружных стен крупнопанельных зданий.
(рис) 1- наружная стеновая панель, 2- внутренняя стеновая панель, 3- арматурный выпуск, 4 – соединительный стержень, 5 – закладная деталь внутренней стеновой панели.
петлевой стык наружных стен крупн. Зд.
(рис) 1 – наружная стеновая панель, 2 – внутренняя стеновая панель, 3 + 4 – арматурный выпуск с вваренной пластиной, с отверстием, 5 – монтажная скоба
стык наружных стен крупнопанельных зданий на болтах и клиньях.
(рис) 1- наружная стеновая панель, 2 – внутренняя стеновая панель, 3 – анкерные болты, 4 – фиксирующий швеллер с прорезью по середине, в которой вставляется фиксирующая планка, позиция 5, 6 – в планке предусмотрено отверстие, в которое забивается фиксирующий клин.
само фиксирующийся стык наружных стен крупн. Зд.
(рис) 1 – наружная стеновая панель, 2 – внутренняя стеновая панель, 3 – система авто фиксации, состоит из штыря и полуцилиндра.
стык наружных стен крупнопанельных зданий для сейсмических районов.
(рис) 1 – наружная стеновая панель, 2 – внутренняя стеновая панель, 3 – арматурные выпуски, 4 – соединительный стержень, 5 – соединительная арматурная скоба, 6 – вертикальная арматура, 7 – монолитный бетон.
стык наружных панелей и плит перекрытия для Республики Молдова.

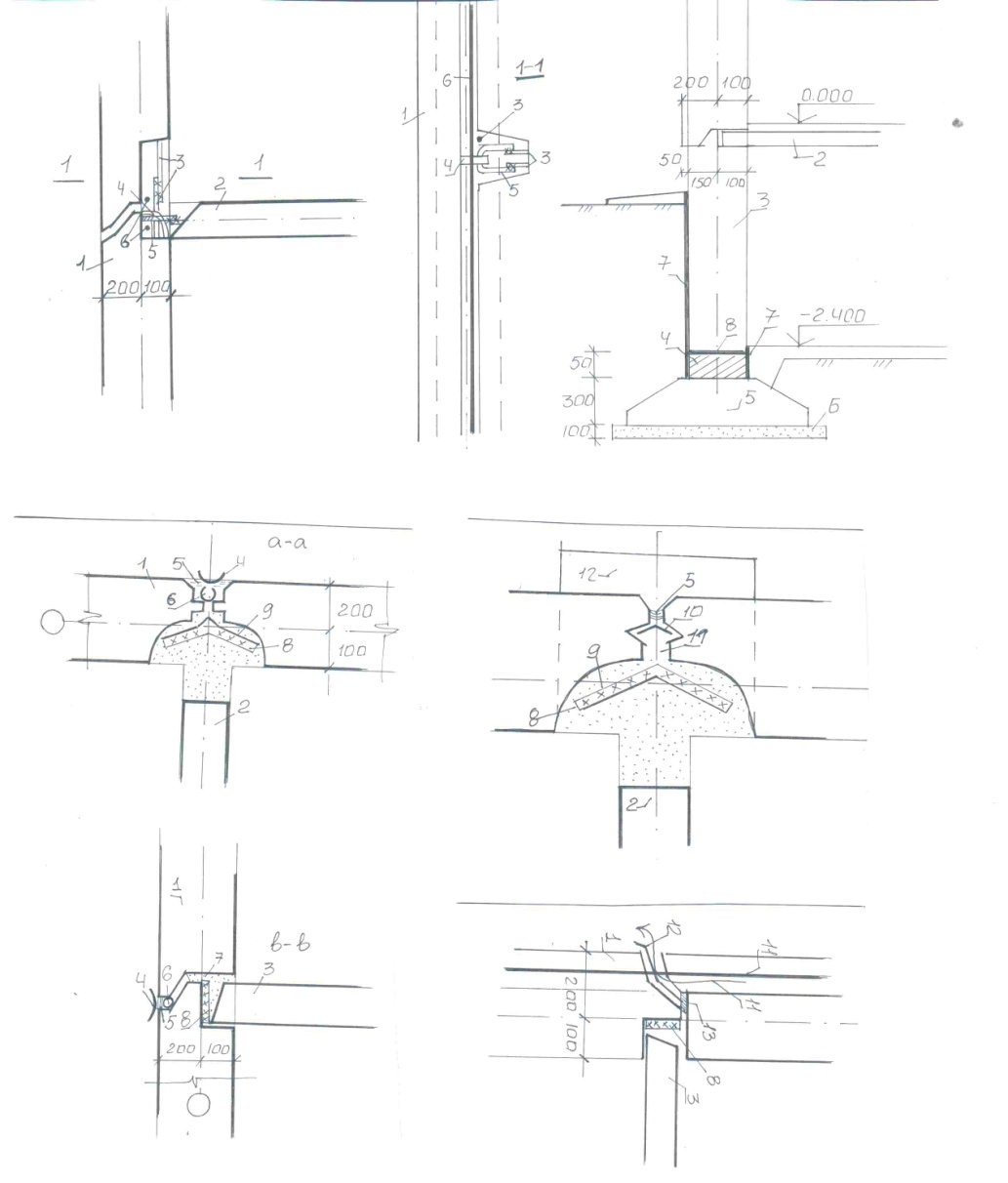

Горизонтальный стык (рис) 1 – нижняя стеновая панель, 2 – верхняя стеновая панель, 3 – плита перекрытия, 4 – арматурные выпуски, 5 – соединительный стержень, 6 – монтажная петля наружной стеновой панели, 7 – соединительная скоба.
герметизация закрытого стыка.

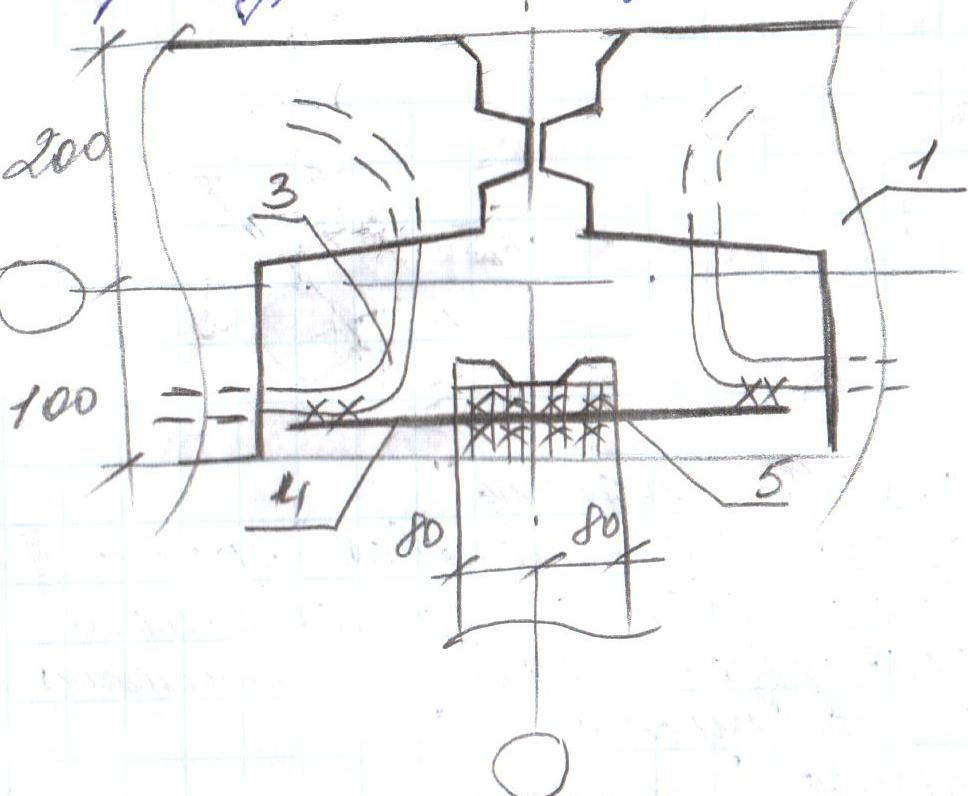

Герметизация закрытого стыка заключается с заполнением стыка упругой прокладкой, с нанесением на нее с наружной стороны герметизирующие стыки. Вертикальный стык (рис) 1 – наружная стеновая панель, 2 – внутренняя стеновая панель, 4 – герметизирующая мастика, 6 – гермитовый шнур, 9 – самоклеющееся водоизоляционная лента, 8 – утеплитель из жесткой минеральной ваты, 7 – монолитный бетон, 3 – плита перекрытия, 5 – полимер, цементный раствор.
Герметизация дренируемого стыка.

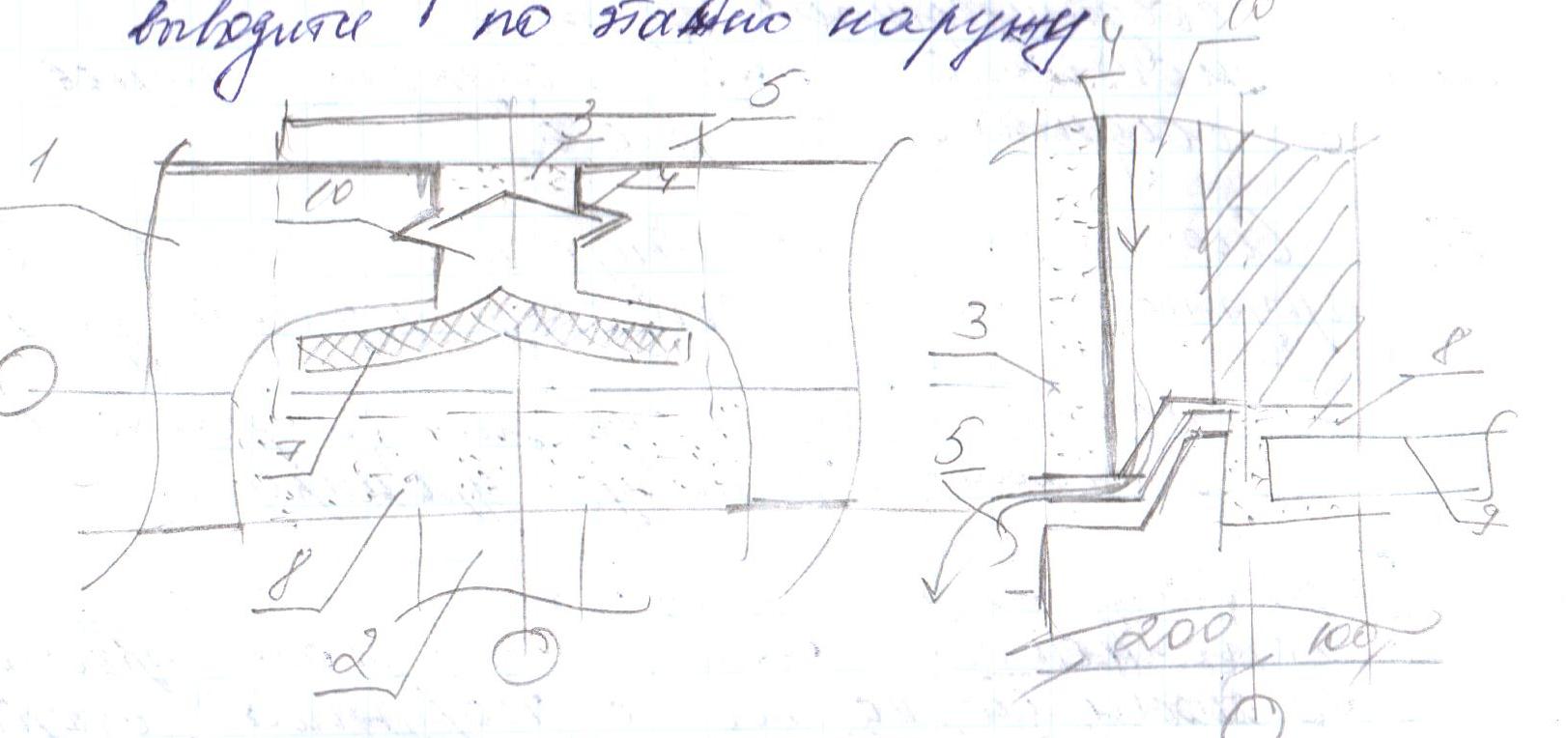

Заключается в создании структуры стыка с дренируемым декомпрессионной полости, по которой вода попавшая в стык выводится по этажно наружу. (рис) 1 – наружная стеновая панель, 2 – внутренняя стеновая панель, 3 – полимер, цементный раствор, 4 – упругая лента, препятствующая попаданию в декомпрессионную полость, 5 – водоотводящий экран, 6 – герметизирующая самоклеющееся лента, 7 – жесткий утеплитель минеральной ваты, 8 – монолитный бетон, 9 – плита перекрытия, 10 – декомпрессионная дренажная полость.
