Глава 8

Ф ОРМОВКА В ТРЕХ И БОЛЕЕ ОПОКАХ

Ж)

6)

Ю

В практике изготовления форм для художественных отливок часты случаи, когда модель имеет весьма сложную конфигурацию. Чтобы удалить такую модель из формы, не повредив ее стенок, формовщик вынужден разбирать форму не на две, как обычно, а на большее число частей, поэтому такие формы должны иметь не одну плоскость разъема, а две или несколько. Обычно число плоскостей разъема в форме определяет число опок, необходимых для изготовления литейной формы изделия. Например, если форма будет иметь одну плоскость разъема, формовку изделия произво­дят в двух опоках; при наличии в форме двух плоскостей поверх­ности разъема . литейную форму такого изделия изготовляют в трех опоках и т. д.

§ 1. Формовка в трех опоках

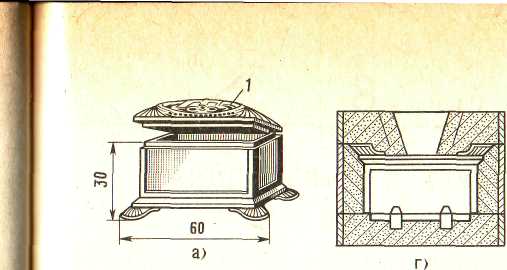

В качестве примера формовки в трех опоках рассмотрим про­цесс изготовления литейной формы для корпуса шкатулки (рис. 59, а). Латунная модель корпуса шкатулки состоит из че­тырех частей: корпуса 3, донышка 2 и двух ушек 4 шарниров для крышки /. Крышку шкатулки отливают отдельно в форме из двух опок. Литейную форму корпуса шкатулки изготовляют в трех опоках. Высота средней опоки делается равной высоте корпуса модели, установленного на донышке с ножками. Про­цесс формовки шкатулки следующий:

1. Модель корпуса шкатулки с укрепленными на ней отъем­ ными частями устанавливают на специальной подмодельной плите, имеющей выступ, равный профилю нижней поверхности донышка модели, и накрывают средней опокой (рис. 59, б). Поверхность модели припыливают, насеивают на нее облицовочную смесь и уплотняют эту смесь.

2. Излишек смеси в опоке осторожно (так как на боковой стороне модели расположены укрепленные в пазах отъемные части ушек) срезают сначала с болвана, расположенного внутри модели,

126

в) е) ■ ■

Рис, 59, Формовка в трех опоках затем вокруг модели вровень с краями опоки и основания уступа модели, выполняя таким образом поверхность разъема формы между средней и нижней опоками. Чтобы в дальнейшем пред­отвратить сдвиг-болвана, в центре его (см. рис. 59, б) нужно вырезать знак (углубление). Тогда на поверхности разъема в ниж­ней части формы образуется равный ему выступ, который будет удерживать болван от сдвига.

3. Припылив поверхность разъема, устанавливают нижнюю опоку, наполняют ее смесью и уплотняют, излишек смеси срезают (рис. 59, в), делают несколько вентиляционных наколов в болване иглой.

4. Обе заформованные опоки переворачивают, делают подрезку поверхности разъема формы между средней и верхней опоками, по профилю краев модели донышка. Поверхность разъема припы-

ливают, устанавливают верхнюю опоку, в центре модели до­нышка ставят щелевой питатель, опоку заформовывают. Срезав излишек смеси с опоки вокруг литника, делают несколько венти­ляционных наколов иглой (рис. 59, г), затем извлекают модель литниковой системы и форму переворачивают.

5. Снимают нижнюю часть формы и устанавливают ее разъе­ мом вверх, с помощью пинцета из нее удаляют отъемные части мо­ дели — ушки (рис. 59, д).

6. Снимают среднюю часть формы так, чтобы модель осталась на болване верхней части формы (рис. 59, е). В снятой части формы отделывают рабочую полость и плоскость разъема.

7. В верхней части формы осторожно снимают с болвана мо­ дель (рис. 59, ж). Болван хорошо заглаживают, особенно его верх­ нюю часть, которая при заливке формы больше всего подвер­ гается удару струи заливаемого в форму металла. Для придания большей прочности верхней части болвана ее желательно немного смочить.

8. Среднюю и нижнюю части формы устанавливают на место. Собранную и скрепленную форму переворачивают на 180 °.

9. Снимают верхнюю часть формы, прорезают в ней проводкой щелевой питатель и заглаживают отпечаток модели донышка.

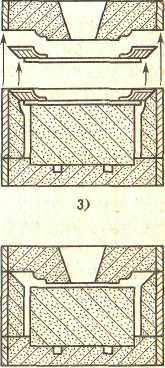

10. Из средней части формы извлекают модель донышка (рис. 59, з), собирают форму для заливки. Готовая литейная форма шкатулки показана на рис. 59, и.
