57. Обеспечение пространственной жесткости стальных каркасов.

Пространственная жесткость здания в поперечном направлении обеспечивается рамами, образованными креплением колонн к фундаментам анкерными болтами и шарнирно опирающимися на них стропильными фермами. В продольном направлении рамы связаны подкрановыми балками, подстропильными конструкциями, жестким диском покрытия и стальными связями.

Связи приваривают к закладным деталям колонн. Они воспринимают все горизонтальные нагрузки с покрытия и продольных рам каркаса и передают их на фундамент.

Г оризонтальные связи:

- в плоскости верхнего пояса ферм – выполняют плиты покрытия;

- в плоскости нижнего пояса ферм – у торцовых стен в виде ветровых ферм.

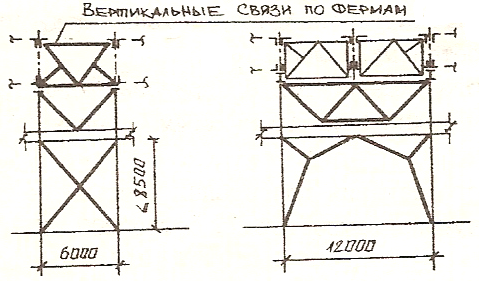

Вертикальные связи устанавливают:

- между колоннами - в середине температурного блока; при шаге колонн 6м – крестовые; при шаге колонн 12м – портальные;

- между фермами - в крайних ячейках температурного блока здания без подстропильных ферм;

58. Стены из профилированного листа и других листовых материалов; из облегченных панелей.

Стеновое ограждение неотапливаемых зданий выполняют преимущественно из асбестоцементных листов усиленного профиля типа ВУ, либо из стального профилированного листа. Асбестоцементные листы крепят к ригелям фахверка с помощью крючьев; шаг ригелей для этих стен принимают равным 1300 мм. Стеновое заполнение из стального профилированного листа крепят к ригелям с помощью самонарезающих винтов (рис. 10.12, б), шаг ригелей принимают в зависимости от типа профнастила и района строительства равным 3...4 м. Легкое стеновое заполнение устраивают от верха кирпичного цоколя или цокольной бетонной панели.

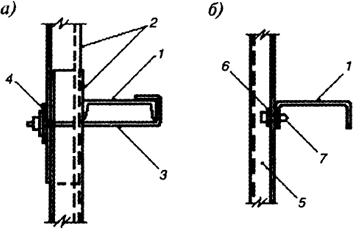

Рис. 10.12. Узел крепления стенового ограждения неотапливаемых зданий к ригелям фахверка: а - ограждение из асбестоцементных листов усиленного профиля типа ВУ; б - то же, из стального профлиста; 1 - ригель фахверка; 2 - асбестоцементные листы; 3 - тяж из прутка 12 мм; 4 - гидроизолирующая прокладка; 5 - стальной профилированный лист; 6 - гидроизолирующая пластмассовая шайба; 7 - самонарезающий винт;

Стеновое ограждение в отапливаемых зданиях можно выполнять из легкобетонных панелей, из трехслойных бескаркасных панелей типа "Сандвич" на основе профлиста. Они состоят из внешней и внутренней обшивок из стальных профилированных листов толщиной 0,6...0,8 мм, с различной высотой гофров для внешней и внутренней обшивок, и вспененного во внутреннем пространстве легкого утеплителя ППУ. Ширина панелей - до 1 м, длина от 2,4 до 12 м (кратна 0,6 м) и толщина 60...120 мм. Кроме рядовых выпускают также доборные угловые панели. Конструкция стен предусматривает вертикальную ориентацию панелей с креплением последних к ригелям фахверка (рис. 10.14, а, в), шаг которых принимают равным 3...4 м.

Легкобетонные стеновые панели имеют длину 6 и 12 м, ширину 0,9...1,8 м, толщину 200...300 мм (в зависимости от теплотехнических требований). Их выполняют из легких бетонов (например, из газобетона, керамзитобетона) с конструктивным армированием и закладными деталями по углам. Такие панели в торцевых стенах крепят к фахверковым стойкам, в продольных стенах - к колоннам, если их шаг не более 12 м, либо к колоннам и промежуточным фахверковым стойкам при шаге колонн более 12 м. Панели бывают опорными и рядовыми. Рядовые панели опирают на опорные и крепят к колоннам (стойкам) с помощью различных видов крепежных элементов. Опорные панели передают нагрузку на колонны через опорные столики, в остальном их крепления к колоннам аналогичны рядовым панелям. Герметизацию продольных и поперечных стыков производят путем укладки при монтаже между панелями специального профиля из пороизола.
