53. Деформационные швы в полах

Деформационные швы устраивают для того, чтобы не возникало температурных трещин от резких перепадов температур при эксплуатации.

Их размещают в местах сопряжения разнотипных покрытий или по гребню (водоразделу) участка пола, уложенного с уклоном. Если на пол действуют значительные механические нагрузки, деформационные швы окаймляют стальными уголками, а при небольших нагрузках их устраивают без уголков.

54. Устройство трапов

Устраивают для стока жидкостей

Трапы — это углубления в пониженной части пола, закрытые решеткой, лежащей на уровне покрытия. Трапы для стока воды и химически нейтральных жидкостей выполняют из чугуна, для стока кислот и щелочей — из керамических труб.

При устройстве полов в местах сопряжения, деформационных швов, приямков, трапов необходимо проверить правильность устройства бетонной подготовки, надежность закрепления и уровень установки окаймляющих стальных уголков. Только после этого приступают к укладке полов.

55. Область применения стального каркаса.

- при больших пролетах;

-при большой высоте цеха;

-при больших крановых нагрузках

56. Основные элементы стального каркаса.

Колонны.

По конструкции делят на:

-Сплошные - имеют сплошное, без разрывов, поперечное сечение. Состоят из одного профиля, нескольких вертикальных листов, или профилей и листов, сваренных между собой по всей высоте.

-Сквозные - состоят из нескольких отдельных ветвей, соединенных между собой планками или решетками.

В стальных колоннах различают две основные части: стержень (ветвь) и базу (башмак).

В зависимости от конструкции стержня колонны могут быть:

а)Постоянного сечения

б)Ступенчатые - надкрановая часть состоит из одной ветви, подкрановая — из двух ветвей, соединенных между собой решеткой.

в)Раздельного типа

Основной частью башмака колонны является стальная плита толщиной 40-75 мм, на которую опирается ветвь колонны. Башмаки служат для передачи нагрузки от колонны на фундамент. Фундаменты стальных колонн снабжают анкерными болтами, имеющими на нижних концах крюки или анкерные плиты для закрепления в толще бетона, а на верхних концах — винтовые нарезки.

При установке колонн анкерные болты, выступающие из фундамента, проходят в отверстия башмаков и после выверки положения колонн их закрепляют гайками.

Нижние части стальных колонн и башмаки, расположенные ниже уровня пола, обетонивают во избежание коррозии.

Для опирания наружных стен между фундаментами укладывают сборные железобетонные фундаментные балки.

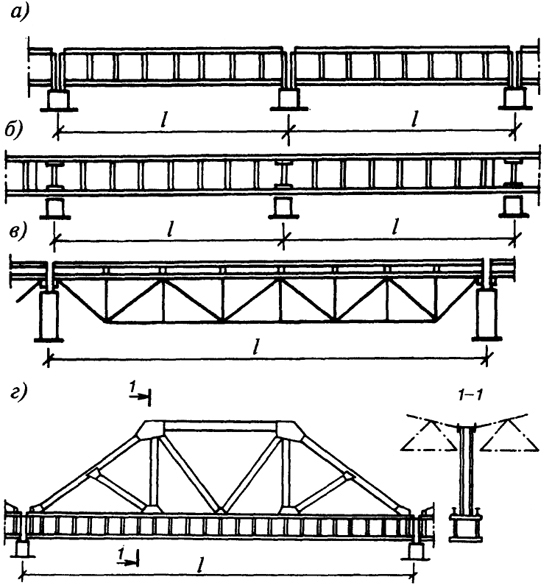

Стальные подкрановые балки изготовляют:

- Сплошными - из прокатных двутавров или составного сечения на сварке. Они имеют двутавровое сечение со сплошной стенкой — симметричное или несимметричное (с развитым верхним поясом). Несимметричные сечения применяют для балок пролетом 6 м, симметричное —12 и 24.

- Решетчатыми - изготовляют в виде сварных шпренгеля или фермы.

Кроме того подкрановые балки бывают:

а )Разрезными -  проще в монтаже, нечувствительны к осадке опор, однако имеют повышенный расход стали.

б)Неразрезными - экономичнее по расходу металла, но более трудоемки при монтаже из-за устройства монтажных стыков. Кроме того, при осадке опор в них возникают дополнительные напряжения.

Стропильные и подстропильные фермы.

Стропильные фермы применяют в покрытиях зданий пролетом 18, 24, 30, 36 м и более при стальных или железобетонных колоннах с шагом 6 и 12 м.

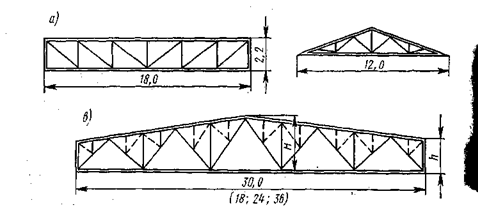

В зависимости от очертания верхнего пояса фермы могут быть:

а) С параллельными поясами

б) Треугольные - для кровли с большим уклоном

в) Полигональные – для покрытий с рулонно й кровлей. Бывают двускатные и односкатные. Эти фермы бывают шпренгельными и бесшпренгельными.

Шпренгельные фермы применяют при ширине крупноразмерных плит покрытия или шаге прогонов 1,5 м. При этом элементы шпренгелей обеспечивают узловую передачу нагрузок.

При ширине панелей покрытия 3 м применяют бесшпренгельные фермы.

При опирании ферм на железобетонные (или кирпичные) опоры их крепят с помощью анкеров. При кирпичных опорах под концы (опорные части) ферм укладывают бетонные подушки.

Подстропильные фермы представляют собой сквозную решетчатую конструкцию, состоящую из стальных стержней, соединенных между собой в узлах сваркой при помощи фасонок. Номинальный пролет фермы 12 м. Фермы, устанавливаемые у торцовых стен и у температурных швов, имеют пролет 11,5 м.

Стропильные фермы, расположенные в плоскости колонн, опираются на стальные подколенники подстропильных ферм. Для опирания стропильной фермы, расположенной между колоннами в подстропильной ферме, устроена специальная горизонтальная площадка из стального листа, приваренного поверх средней фасонки нижнего пояса.
