43. Стены из панелей. Типы панелей. Их крепление к элементам каркаса, конструкции стыков. Понятие о фахверке, торцовый и продольный фахверк.
1. В зависимости от теплотехнических свойств различают панели:
- для отапливаемых зданий(утепленные)
- для не отапливаемых зданий(не утепленные)
2. В зависимости от материала различают панели:
- из легких бетонов(керамзитобетон, перлитобетон, шлакопемзобетон, аглопоритобетон и др);
- из ячеистых бетонов(газосиликатные).
3. По характеру работы различают панели:
- навесные – над оконными проемами их опирают на стальные консоли (опорные столики)наружных колонн; применяются при ленточном остеклении;
- самонесущие – надоконные панели опирают на простеночные, нагрузка от стены по высоте воспринимается фундаментными балками; применяются при проемном остеклении.
4. По конструкции различают панели:
- однослойные;
- двухслойные;
- трехслойные;
- облегченные;
-для неотапливаемых зданий.
5. По расположению в стене панели бывают:
Цокольные |
Панели-перемычки |
Простеночные |
Подкарнизные |
Парапетные |
Подкарнизные панели-перемычки |
Рядовые |
Парапетные панели-перемычки |
6.Габаритные размеры стеновых панелей:
Толщина,мм |
160 |
200 |
240;250 |
300 |
Длина,м |
6 |
12 |
Удлиненные в углах и у температурных швов |
Простеночные |
Высота,м |
0,9 |
1,2 |
1,5 |
1,8 |
7.По характеру разрезки стены на панели:
Применяется преимущественно горизонтальная разрезка стен на панели:
- при ленточном характере остекления;
-при проемном характере остеклкния, который в свою очередь может решаться в двух вариантах: а)через шаг; б)с простенками.

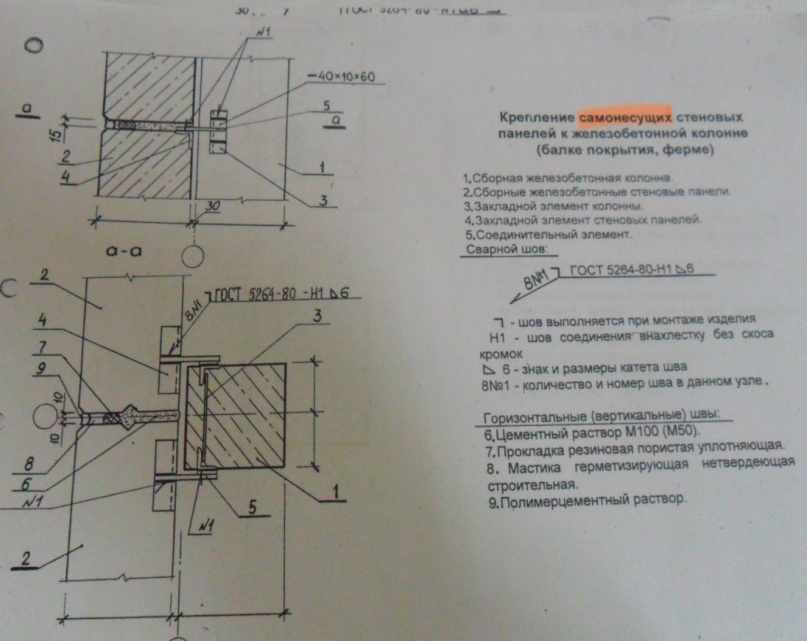

Крепление стеновых панелей:
а) по продольному фасаду стеновые панели крепят:
- к закладным деталям железобетонных колонн, которые расположены на их боковых гранях;
- к закладным деталям стропильных конструкций, которые расположены на их опорной части;
- парапетные или карнизные панели крепят ещё и к закладным деталям сб.ж.б.плит покрытия, которые расположены в полках плит.
б)по торцевому фасаду стеновые панели крепят:
- к закладным деталям ж.б.фахверковых колонн и к стальным стойкам торцового фахверка, устанавливаемым в створе крайних и по осям средних колонн;
- в уровне покрытия стеновые панели крепят к стальным насадкам ж.б.фахверковых колонн или стальных стоек;
- парапетные панели крепят ещё к закладным деталям сб.ж.б.плит покрытия, которые расположены в полках плит.
Конструкции стыков:
Фахверковые колонны – устанавливаются на самостоятельные фундаменты и служат для крепления стеновых панелей, длина которых меньше расстояния между колоннами основного каркаса. Фахверковые колонны устанавливают:
- вдоль наружных стен (продольный фахверк), если длина стеновых панелей 6м, а шаг колонн крайнего ряда 12 м;
- вдоль торцовых стен (торцовый фахверк).
44. Стены из мелкоразмерных элементов, область их применения, привязка к координационным осям здания, крепление к элементам каркаса.
Кирпичные стены в качестве ограждающих конструкций могут быть:
- несущими, являющимися опорой для покрытий(в многоэтажных зданиях – и перекрытий);
- самонесущими, выполняющими только функции ограждающих конструкций.
Кирпичные стены трудоемки, поэтому их применение допускается в исключительных случаях:
- для небольших зданий(шаг опор не более 6м, пролет до 12м, высота до 6м);
- для производственных зданий с влажной агрессивной средой;
- для зданий с небольшим количеством проемов для ворот, дверей, инженерных и коммуникаций, где типовые панели не могут быть использованы;
- для устройства цоколя при панельных стенах из ячеистого бетона(высота цоколя 600мм);
- для обрамления ворот и т.п.
Привязка кирпичных стен к осям:
А) при опирании плит привязка продольной стены принимается 130 мм;
Б)при опирании стропильных конструкций привязка продольной стены принимается не менее 250 мм при толщине стены не менее 380 мм;
В) при опирании стропильных конструкций на пилястры толщина пилястры назначается 130;260;380 ит.д.мм, т.е.кратно размерам кирпича. При толщине пилястры более 260 мм стена имеет нулевую привязку к оси.
Узел крепления кирпичной стены к ж.б.колонне:
