36.Связи6 вертикальные и горизонтальные
Связи
--воспринимают нагрузку от торможения кранов и ветра
--обеспечивают пространственную жесткость каркаса
Их выполняют из металлических прокатных профилей (уголков, швеллеров)
По характеру расположения связи бывают :
Горизонтальные – устанавливают в плоскости верхнего и нижнего пояса ферм.
Вертикальные – кстанавливают между колоннами или фермами в вертикальной плоскости.
Конструктивное решение связей зависит от:
--высоты здания
---величин пролета
---нага колонн
---наличия кранов и их грузоподъемности.
Вертикальные связи между колоннами устанавливают в середине температурного блока, при шаге колонн 6 м – крестовые, при шаге колонн 12 м – портальные.
Связи приваривают к закладным деталям колонн он воспринимают все горизонтальные нагрузки с покрытия и продольных рам каркаса и передают их на фундамент.
В здания малой высоты (до 7-8м) можно не устраивать.
Вертикальные связи между опорами ферм или балок ставят в крайних ячейках температурного блока здания с плоских покрытием (без подстропильных к-ций).
Эти связи предназначены для восприятия тормозных усилий кранов, а также ветровых воздействий на торец здания.
Роль горизонтальных связей выполняют поиты покрытия, которые приваривают к верхним поясам ОНКП и после заделки швов покрытие приобретает качества «сплошного диска» , повышающего пространственную жесткость здания (при отсутствии фонарей)
У торцовых стен здания значительной высоты на уровне подкрановых балок или нижнего пояса ферм устанавливают горизонтальные связи в виде ветровых ферм (между двумя крайними фермами). Они воспринимают ветровую нагрузку, действующую на торец здания. Такие связи рациональны в зданиях значительной высоты и с большими пролетами.
37.Покрытие из сборных железобетонных покрытий
Покрытия из сб.жб. элементов
В качестве несущих к-ций ограждающей части покрытия применяют следующиесборные жб. элементы:
А. РЕБРИСТЫЕ ПЛИТЫ ПОКРЫТИЙ
---толщиной 300 мм, длиной 6м, шириной 3и 1,5 м.
---толщиной 450(455), длиной 12м, шириной 3 и 1,5 м.
Ширина плиты покрытия = расстоянию между закладными деталями, расположенными по верхнему поясу стропильной к-ции (расстояние между узлами верхнего пояса стропильной фермы). Более выгодными являются плиты шириной 3м. плиты шириной 1,5 м используются как доборные.
Длина плиты покрытия = шагу стропильных к-ций.

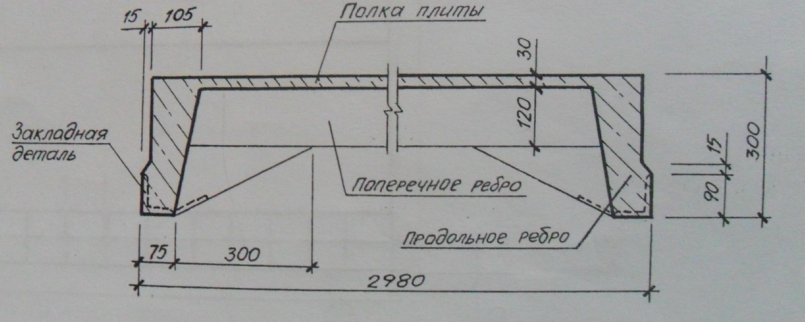

Ребристая плита имеет: продольные ребра, поперечные ребра, полку. Применяются плиты для утепления и холодных покрытий.
По концам продольных ребер плит имеются закладные детали для приварки их к стальным стропильным к-циям или к закладным деталям на верхних поясах сб.жб. стропильных к-ций. Поиты привариваются не менее чем в 3 точках.
При заводском изготовлении в полке плиты покрытия согут быть предусмотрены круглые отверстия для устройства вентиляционных дефлекторов или установки стаканов под крышные вентиляторы («ПВ») , квадратные или прямоугольные проемы для устройства зенитных фонарей «ПФ», плиты могут иметь глухие полки «ПГ». В построечных условиях отверстия для пропуска коммуникаций можно устраивать только в полке плиты.
В полке сверху могут быть предусмотрены закладные детали для крепления карнизных или парапетных стеновых панелей.

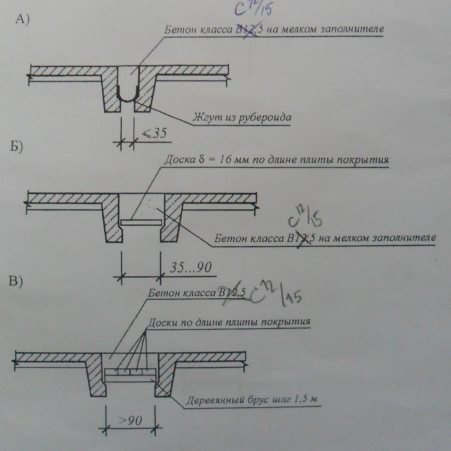

Продольные и поперечные швы между плитами заделывают одним из способов:
Б. КОМПЛЕКСНЫЕ ПЛИТЫ ПОКРЫТИЙ

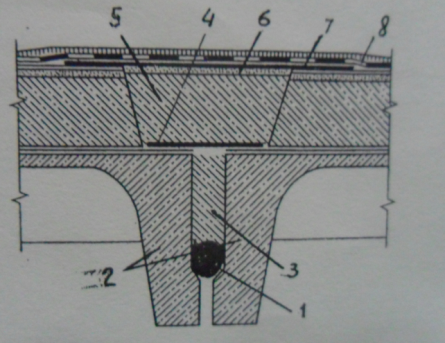

Имеют те же размеры, что и ребристые, они поступают с завода в полной готовности с уложенной по плите пароизоляцией, теплоизоляцией, стяжкой и кровлей. После укладки настила заделывают швы, укладывают полосу пароизоляции над швом, теплоизоляцию, стяжку, дополнительный слой кровельного материала, после этого по всей площади покрытия устраивают верхний слой рулонного кровельного материала.
Структура из рубероида, закладывается в шов
Комплексные плиты
Заделка шва мелкозернистым бетоном
Полоса пароизоляции над швом
Теплоизоляция из керамзита
Стяжка из цпр
Дополнительный слой кровельного материала
Верхний слой рулонного кров. м-ла с посыпкой
В. ДЛИНОМЕРНЫЕ СБ. ЖБ. ЭЛЕМЕНТЫ

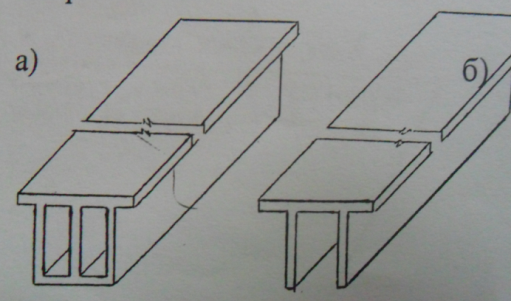

--сб. жб. блоки-настилы коробчатого сечения
-- настилы «два тэ» (2Т) или Т
--плиты КЖС (К- крупноразмерные, Ж – жб., С- сводчатые), представляющие собой стропильные к-ции, совмещенные с плитами покрытия.
Все эти длинномерные элементы укладывают по сборных жб. стропильным балкам, лежащим в продольном направлении.
а)коробчатого
сечения б) 2Т

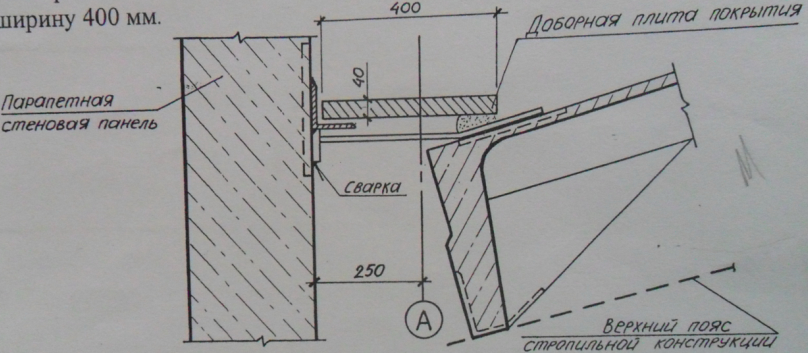

Г. ДОБОРНЫЕ ПЛОСКИЕ ПЛИТЫ
Укладывают в пристенных ендовах при привязке колонн крайнего ряда к продольным координационным осям = 250мм, плиты имеют толщину 40 мм, длину 60 мм, и ширину 400 мм.
