Порядок выполнения работы внимание! Развороты производить в присутствии преподавателя!
1.3.1. Установить призматическую меру на столик гониометра таким образом, чтобы ее геометрический центр совпадал с центром столика (установка может допускать несовпадения центров в несколько мм).
1.3.2 С помощью внешнего визуального автоколлиматора отъюстировать столик таким образом, чтобы отклонения креста автоколлиматора, получаемые от граней призматической меры, не превышали значения ±30″.
1.3.3. Включить блок электронный. При этом должны загореться светодиоды «индикация», индикатор кнопки «поджиг» должен мигать.
1.3.4. Нажать кнопку «вращение» на передней панели электронного блока. Вал оптико-механического блока с закрепленной на нем многогранной призмой должен начать вращаться.
1.3.5. Нажать кнопку «поджиг» на передней панели электронного блока. Индикатор кнопки «поджиг» должен начнет пульсировать. Если этого не произошло, повторяйте п. 1.3.5 до тех пор, пока индикатор кнопки «поджиг» не начнет пульсировать.

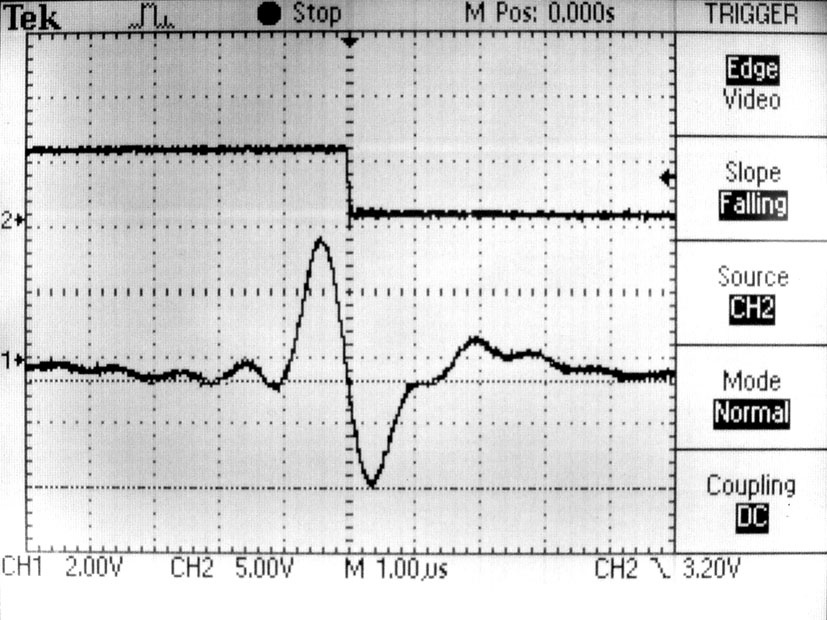

1.3.6. Проверить работу нуль-индикатора. Для этого подать сигнал «NI Analog» с выхода разъема «ТЕСТ» на один из каналов осциллографа, на второй канал осциллографа с выхода разъема «ТЕСТ» подать сигнал «NI TTL». На осциллографе включить синхронизацию по нарастающему фронту сигнала «NI Analog». При правильной работе нуль-индикатора на экране осциллографа будет видна картинка, показанная на рисунке 2.
Рисунок 2
Переход сигнала «NI TTL» из высокого уровня в низкий должен соответствовать моменту перехода через ноль сигнала «NI analog».
1.3.7. Установить потенциометром «интенсивность» амплитуду сигнала «NI analog» 3 В.
1.3.8. Включить компьютер под управлением операционной системы Windows 98/2000/XP.
1.3.9. Запустить программу “GonioAC.exe”.
ВНИМАНИЕ! При первом запуске программы «GonioAC.exe» необходимо в конфигурационный файл «Gonio.ini» занести географическую широту места расположения гониометра.
1.3.10. В главном меню выбрать опцию «MODE» и установить режим работы программы «GONIOMETER».
1.3.11. Выбрать опцию «NEW» пункта главного меню «FILE».
1.3.12. В появившемся окне «Collect data, Gonio mode» указать СОМ-порт, к которому подключен электронный блок гониометра. По умолчанию используется порт COM1.
1.3.13. В окне «Collect data, Gonio mode» установить галочку в поле «Auto detect».
1.3.14. В окне «Collect data, Gonio mode» нажать кнопку «Detect». В случае если указан верный СОМ-порт, после непродолжительного времени ожидания окрасятся зелёным цветом программные индикаторы «ZF», «NI» и «RL». В поле «Number of pulses/rev» появится автоматически определенное количество импульсов на полный оборот вала гониометра, которое должно совпадать с количеством рабочих граней призматической меры. При отсутствии сигнала на входе контроллера съема соответствующий индикатор не будет окрашен.
1.3.15. В поле «Number of revolutions» программы «GonioAC.exe» указать число оборотов вала оптико-механического блока, в течение которых будут проводится измерения. В работе проводить съем информации втечение 16 оборотов вала.
1.3.16. Для начала процесса измерений нажать кнопку «Start». Процесс измерения отражается в прогресс-баре. Когда измерения закончатся, на месте прогресс-бара появится сообщение «Data are ready».
1.3.17. После появления сообщения «Data are ready» нажать кнопку «Exit», после чего появится окно с результатами измерений.
1.3.19. Сохранить результаты измерений в файле. Для этого выбрать опцию «File»: подопция «Save as» сохраняет исходные данные; подопция «Save View» сохраняет результат измерений.
1.3.20. Повторить измерения МП в 4х положениях (производить развороты на 900)
1.3.21. Провести вычисления согласно методу кросс-калибровки:
Найти среднее значение систематической погрешности по положениям МП.
После разворота МП на 900 отсчет угла производился от другой грани призмы (от N+2 грани, где N – текущий номер грани МП), поэтому для корректного нахождения среднего значения систематической погрешности необходимо производить сдвиг полученных значений
Для нахождения систематической погрешности ЛДГ вычесть из значений отклонений для каждой грани среднее значение, учитывая то, что производился сдвиг полученных значений
1.3.22 Повторить измерения при другом угле наклона поворотной платформы
