Приложение IV системы регулирования, парораспределения и защиты Описание системы регулирования и защиты

Турбина снабжена гидравлической системой автоматического регулирования, рис. IV.1 Рабочей жидкостью в системе является масло с давлением 20 кгс/см² (изб.). Перестановка регулирующих клапанов впуска свежего пара, регулирующих клапанов перед частью среднего давления и поворотной диафрагмой, производится сервомоторами, которые управляются регулятором скорости и регуляторами давления отборов.

Регулятор скорости предназначен для автоматического поддержания постоянной частоты вращения турбогенератора с неравномерностью не более 4,5%. Регулятор снабжен механизмом управления турбиной (МУТ), который предназначен:

–для зарядки золотников регулятора безопасности и открытия клапана автоматического затвора свежего пара (стопорного клапана),

для изменения частоты вращения ротора при пуске турбины, причем обеспечивается возможность синхронизации генератора при любой аварийной частоте в системе;

–для поддержания заданной нагрузки генератора или частоты при параллельной работе генератора;

–для поддержания частоты при одиночной работе турбогенератора;

–для повышения частоты вращения при испытании бойков регуля­тора безопасности.

Для защиты от недопустимого возрастания частоты вращения тур­бина снабжена регулятором (автоматом) безопасности, два центробежных бойка которого мгновенно срабатывают при достижении частоты вращения на 11–12 % свыше номинальной, что вызывает закрытие клапана автоматического затвора свежего пара (стопорного клапана), регулирующих клапанов ЦВД и ЧСД и поворотной диафрагмы Т–отбора. То же происходит и при ручном отключении турбины. Обеспечена возможность повторного открытия клапанов при снижении частоты вращения приблизительно до 101 % от номинальной. Регулятор безопасности имеет указатель срабатывания бойков. Нечувствительность системы регулирования во всем диапазоне нагрузок составляет не более 0,3 % от номинальной частоты вращения. В случае отказа в работе центробежных выключателей, при повышении частоты вращения

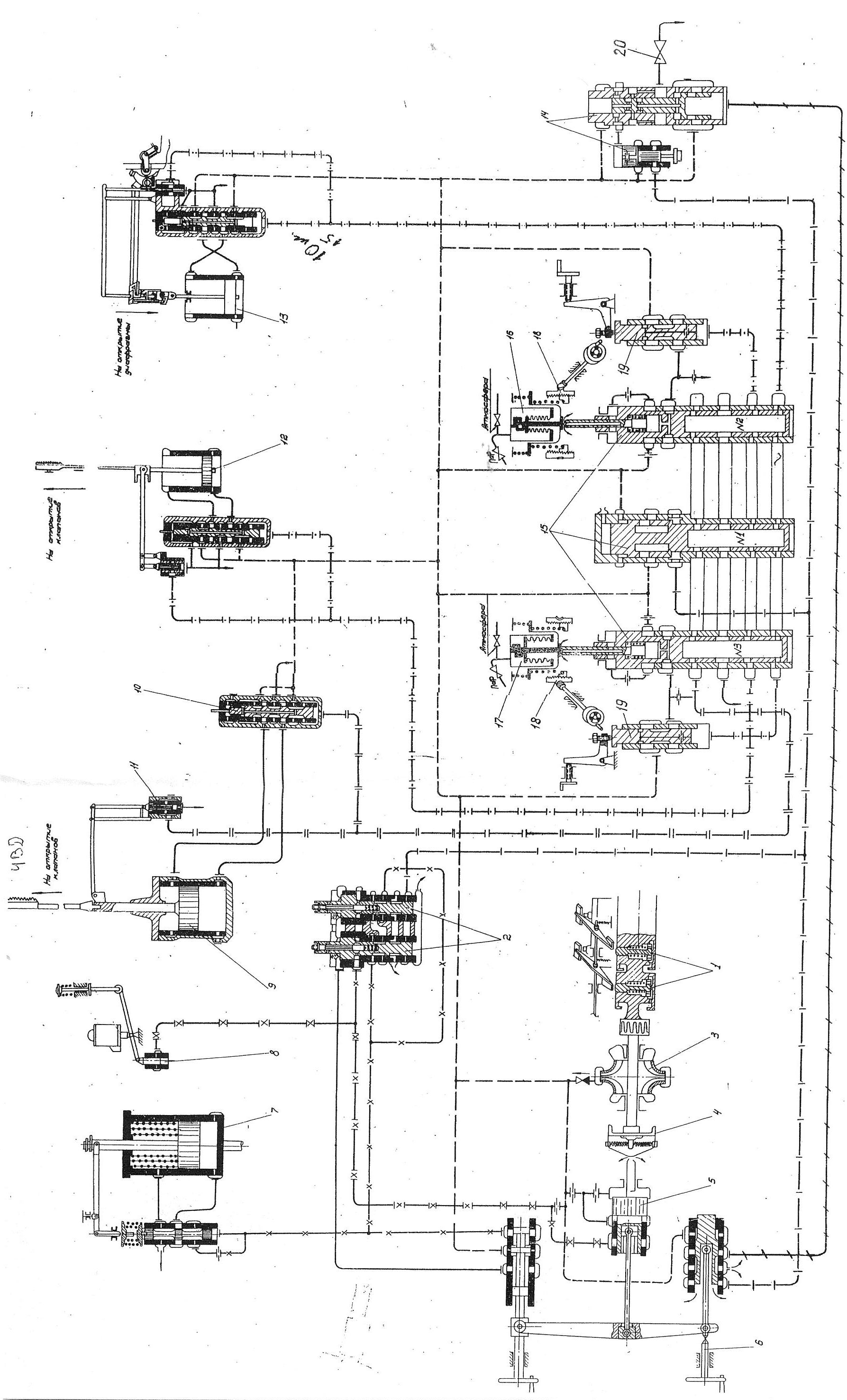

	Рисунок IV.1 Схема регулирования турбины ПТ-60-90

примерно на 14 % сверх номинальной срабатывает дополнительная защита системы регулирования, которая обеспечивает закрытие стопорного клапана, регулирующих клапанов ЦВД, ЧСД и поворотной диафрагмы Т–отбора. Дополнительно турбина снабжена электромагнитным выключателем, при срабатывании которого закрываются стопорный клапан, регулирующие клапана и поворотная диафрагма турбины.

Регуляторы давления (РД) производственного и теплофикационного отборов сильфонного типа служат для поддержания заданного давления в камерах отборов. Заданное давление в камере отбора устанавливается натяжением пружины регулятора маховиком. Включение в работу и отключение РД производится маховиками натяжения пружин РД, расположенными на боковой стенке переднего подшипника.

Турбина снабжена ограничителем мощности (ОМ), используемым в особых случаях для ограничения открытия регулирующих клапанов регулятором скорости. ОМ управляется вручную непосредственно у тур­бины. В момент ограничения мощности на электрический и тепловой щит автоматически подается световой сигнал "убавить нагрузку" для предотвращения работы турбины на ограничителе мощности. Однов­ременно подается импульс, препятствующий дистанционному воздейст­вию в сторону увеличения нагрузки ("прибавить нагрузку"). Действие ОМ одностороннее, оно не препятствует закрытию регулирующих клапанов при повышении частоты вращения или снижении нагрузки.
