4. Создание конструкции дорожной одежды
Переходим к вкладке Конструкция дорожной одежды (рис. 4).
Конструктивные слои дорожной одежды задаются на вкладке

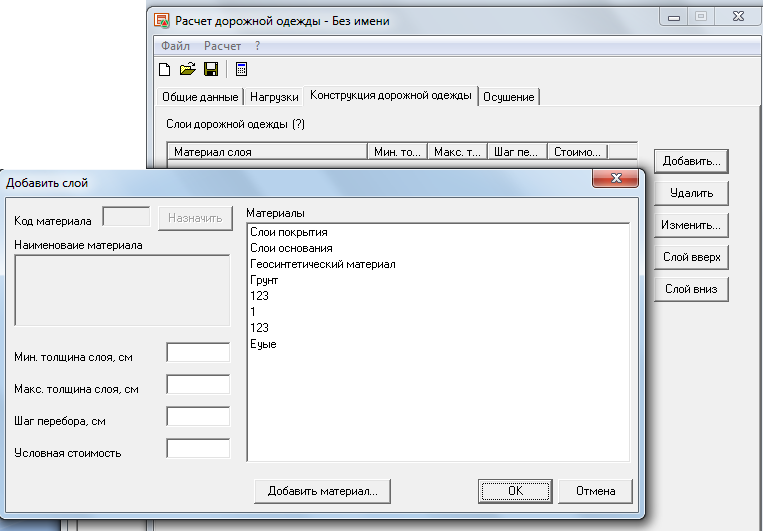

Для ввода очередного слоя дорожной одежды следует выбрать кнопку Добавить. Откроется окно Добавить слой .
Рис. 5. Окно Конструкция дорожной одежды
Каждый слой задается следующими параметрами:
• код материала;
• наименование материала;
• минимальная толщина слоя;
• максимальная толщина слоя;
• шаг перебора;
• условная стоимость.
Код и наименование материала
Код конструктивного слоя и грунта автоматически выбираются из кодификатора, который содержит расчетные характеристики для всех материалов, приведенных в прил. 2 и 3 [2].
Для выбора материала слоя следует последовательно раскрывать дерево материалов.
Примечание: 1. При выборе материала, его название и расчетные характеристики появляются в поле Наименование материала;
2. При расчете заданной конструкции на прочность, Минимальная толщина слоя, см, принимается по Приложению Д.
Максимальная толщина слоя, см, задается с учетом технических и технологических условий строительства слоя.
Введите величину Шага перебора, см, для перебора всех возможных вариантов и выбора оптимального по критерию минимальной стоимости конструкции (рекомендуется 1 см).
Для грунта и геосинтетического материала толщин, шаг перебора и условная стоимость должны быть равны нулю.
Появившуюся таблицу начинаем заполнять с верхнего Слои покрытия, дважды по нему щелкнув.
Условная стоимость задается в рублях для слоя толщиной 1 см. на 1 м2 слоя. При расчете стоимости материалов конструктивных слоев, расход которых и стоимость приводится в справочниках за т, следует учитывать плотность 1 м3. Получаемая в конце расчета стоимость 1 м2 дорожной конструкции носит условный показатель. В стоимости отсутствуют затраты на транспортирование, устройство и уход.

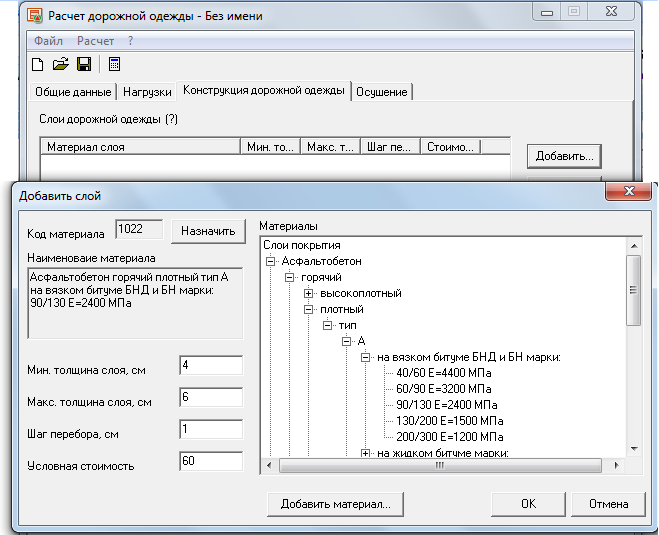

Рис. 6. Вкладка Слой покрытия.
В открывшейся вкладке отмечаем Асфальтобетон.
Последовательно уточняя: горячий, плотный, тип А, на вязком битуме БНД марки, 90/130 Е=2400. Затем, когда слева появится сообщение о материале, указываем Мин толщина слоя, см, Макс. толщина слоя, см.
Аналогично заполняются вкладки по всем конструктивным слоям дорожной одежды и грунту земляного полотна
При нажатии кнопки Добавить материал открывается диалоговое окно, в котором можно добавить дополнительный материал, отличный от приведенных в прил. 2 и 3 ОДН.

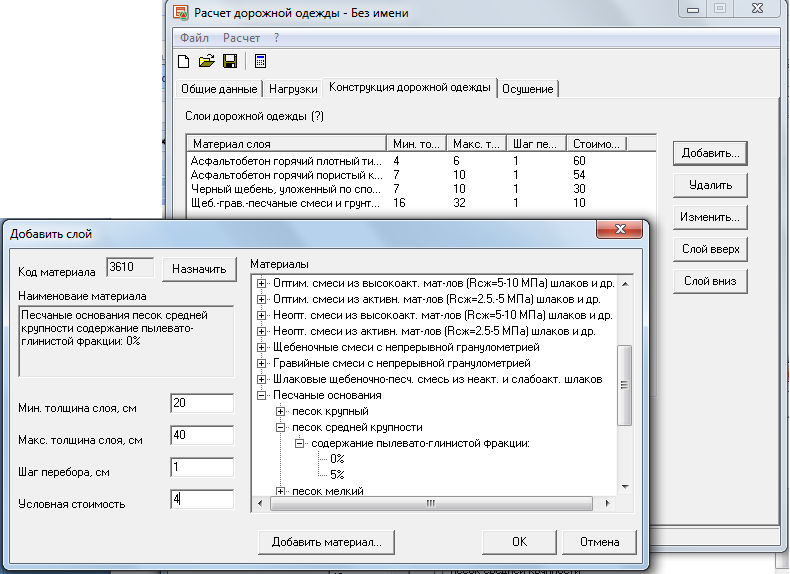

Рис. 7. Окно по материалу подстилающего слоя основания
Если необходимо дополнить конструкцию ещё одним или несколькими слоям, необходимо открыть соответствующую вкладку и заполнить её.
Появившийся дополнительный слой будет прописан внизу списка. Чтобы переместить слой на требуемый уровень использовать расположенные клавиши Слой вверх или Слой вниз.
Если необходимо изменить материал слоя используем клавишу Изменить и выбираем показатели конструктивного слоя с уточнением параметров слоя и стоимости.
Если необходимо удалить слой используем клавишу Удалить.
После уточнения характеристик конструкции дорожной одежды, нажимаем вверху меню функцию Расчет.
