2. Исследование при минимальном значении емкости фильтра с9:
Включить АРУ:
- ключ 3 разомкнуть;
- ключами 4 и 5 подключить конденсатор фильтра С9 («минимум»);
- напряжение генератора Ег = 45 мВ (Uвхмах = 0,288мВ);
- частота несущей ω= 465 кГц;
- частота модуляции F = 1000 Гц; глубина модуляции m = 1,0;
Изменяя частоту модуляции F, зафиксируем Uвых и определим коэффициент уменьшения глубины модуляции М (табл.6) :
табл.6
F, Гц |
1000 |
500 |
200 |
100 |
50 |
Uвых, мВ |
115 |
58 |
20 |
6 |
5 |
М |
1 |
1,98 |
5,75 |
19,16 |
23 |
Для каждого значения модулирующей частоты приведем осциллограммы сравнения входного и выходного напряжений (рис.11,12,13,14,15);
Рис.11 Сравнение входного и выходного напряжений
Рис.12 Сравнение входного и выходного напряжений
Рис.13 Сравнение входного и выходного напряжений

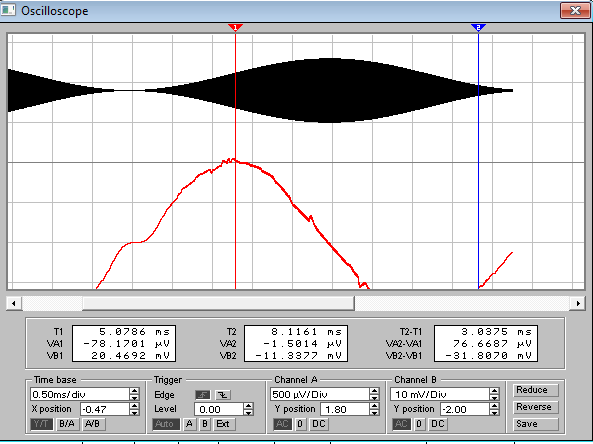

Рис.14 Сравнение входного и выходного напряжений

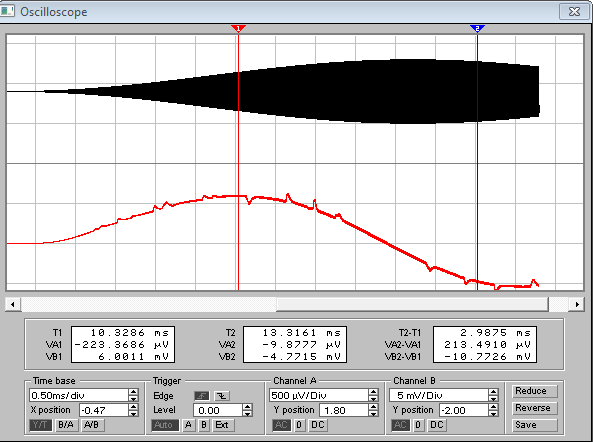

Рис.15 Сравнение входного и выходного напряжений
Задание 1.5 «Исследование процесса установления напряжения на выходе ам детектора и регулирующего напряжения (кт13)».
1. Ару отключить:
- переключатель 3 установим в положение «замкнуто» (подключим резистор РРУ и заземлим базу транзистора VT3);
- резистор РРУ (ручная регулировка усиления) установим в положение 100% (максимум) – максимальный коэффициент усиления;
- переключателем 2 осциллограф подключим к выходу усилителя;
- на генераторе Ег установим частоту несущей ω= 465 кГц, частоту модуляции F = 1000 Гц с глубиной модуляции m = 60%; уровень несущей подберем такой величины, чтобы выходной сигнал (по осциллографу) был неискаженным (уровень Ег равен примерно 45 – 50 мВ);
- контролировать осциллографом выход и контрольную точку КТ13, зафиксируем переходные процессы установления напряжения на выходе АМ детектора и регулирующего напряжения при включении и отключении генератора Ег ключом 1.

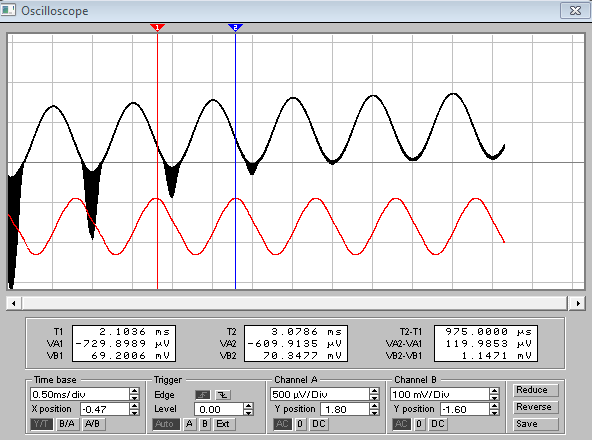

Рис.16 Осциллограмма процесса установления выходного напряжения и напряжения в контрольной точке КТ13 при ручном регулировании.
2. АРУ включить;
2.1. Подключим емкость фильтра С8 (номинал):

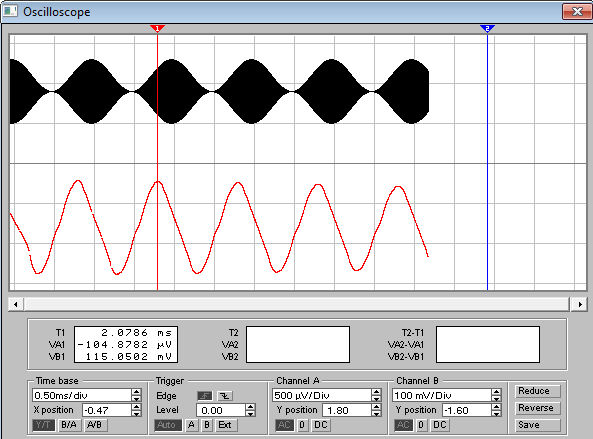

Рис. 17 Осциллограмма процесса установления выходного напряжения и напряжения в контрольной точке КТ13 при включенной АРУ и емкости фильтра С8.
2.2. Подключим емкость фильтра С9 (минимальная):

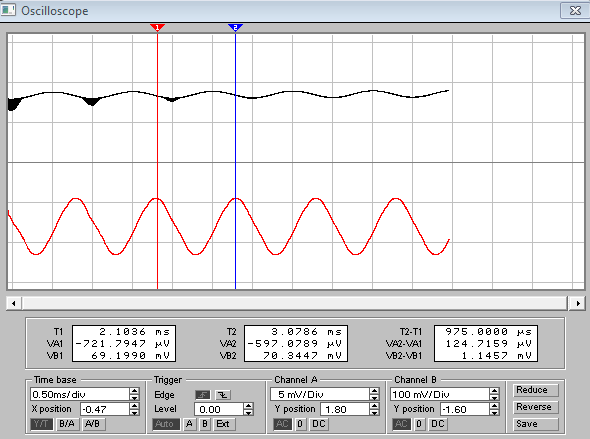

Рис. 18 Осциллограмма процесса установления выходного напряжения и напряжения в контрольной точке КТ13 при включенной АРУ и емкости фильтра С9.
2.3. Подключим емкость фильтра С10 (максимальная):

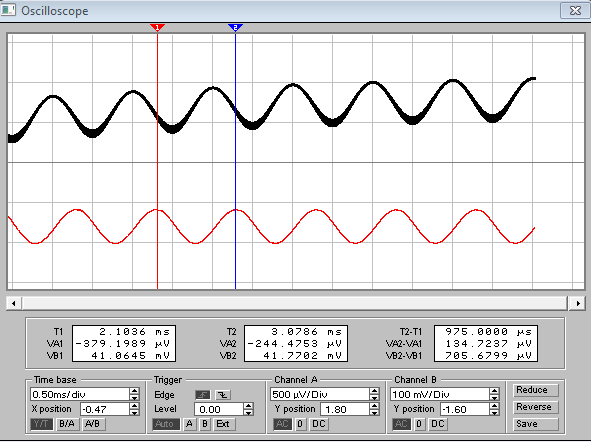

Рис.19 Осциллограмма процесса установления выходного напряжения и напряжения в контрольной точке КТ13 при включенной АРУ и емкости фильтра С10.
