Оборудование.
1.Стенд для испытаний.
2.Реле постоянного тока.
3.Инструмент для разборки.
Порядок выполнения работы.
1.Получить инструктаж по Т.Б.
2.Визуально изучить устройство реле постоянного тока.
3.Зарисовать в отчет электрическую схему реле.
4. Зарисовать в отчет кинематическую схему реле.
Вывод:
Контрольные вопросы:
1.Какое значение имеет в замкнутом состоянии переходное сопротивление механического контакта реле?
2. От чего зависит поведение якоря ЭМР после прекращения тока в обмотке?
3. Какой контакт называют герметизированным контактом или герконом?
Предмет: «Автоматизация в ГП»
Лабораторная работа №1 «Изучение работы и конструкции электромагнитного реле переменного тока.»
Цель работы:
1. .Практически изучить назначение, устройство и принцип действия реле переменного тока
2. Исследовать работу реле переменного тока.
Краткие теоретические сведения.
Работа электромагнитных реле на переменном токе . При периодическом изменении направления переменного тока, проходящего по обмотке электромагнитного реле, также периодически изменяется полярность намагничивания как сердечника, так и якоря реле. Поэтому сердечник и якорь всегда обращены друг к другу разноименными полюсами и притягиваются.

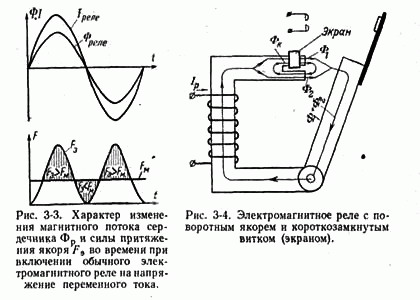

Следовательно, направление силы притяжения якоря не зависит от направления тока в обмотке реле, и поэтому электромагнитные реле могут применяться как для постоянного, так и для переменного тока. Однако при включении обмотки электромагнитного реле в цепь переменного тока сила притяжения якоря также будет переменной по величине и, как показано на рис. 3-3, будет изменяться с двойной частотой от нуля до наибольшего значения. Таким образом, если частота переменного тока составляет 50 Гц, то сила притяжения якоря будет 100 раз в течение 1 с достигать наибольшего значения и 100 раз становиться равной нулю. Вследствие этого, когда электромагнитная сила притяжения FЭ, у
Для устранения вибрации на часть полюса сердечника насаживается медный короткозамкнутый виток, называемый экраном (рис. 3-4). Благодаря этому магнитный поток, создаваемый током, проходящим по обмотке реле, расщепляется на два потока Ф 1 и Ф2, сдвинутые между собой на некоторый угол. Каждый магнитный поток будет создавать силу притяжения якоря FЭ1 и FЭ2. В результате суммарная сила притяжения FЭ.СУМ равная FЭ1+ FЭ2 (рис. 3-5), будет иметь незначительные колебания и всегда будет превышать противодействующую силу пружины и веса якоря FМ. Поэтому реле с экранами вибрации подвижной системы не имеют. |
