Министерство образования и науки РФ
Пермский Государственный Технический Университет
Кафедра АД и ЭУ
Лабораторная работа №3
«Исследование рабочего процесса в проточной части центробежного компрессора»
Выполнили ст. гр. АД-06-1:
Косолапов О.Н.
Ходырев Д.В.
Проверил: Матюнин В.П.
Пермь 2010
1. Цель работы: Повторить принцип работы центробежных компрессоров, закрепить теоретические знания о протекающих в проточной части процессах и кинематике потока в элементах центробежного компрессора.
2. Описание лабораторной установки:
Основными элементами установки исследования лабораторного турбостартера ТКС-48Э являются турбостартер 2 (рис. 1), расходомерное устройство 5…7, блок дроссельной заслонки 8…10, блок силового питания 11, пульт управления с блоком управляющего питания 12…18.

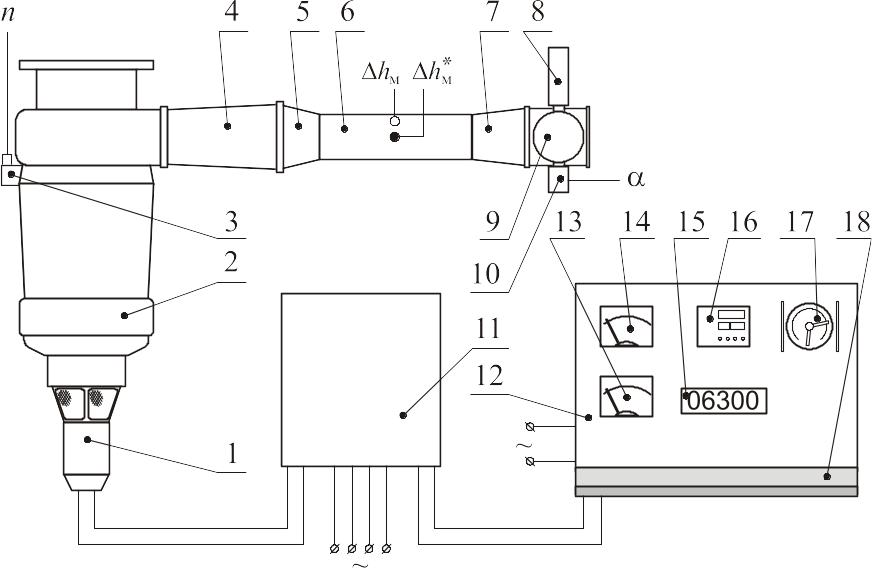

Рис. 1. Общая схема установки испытания турбостартера:
1 – электростартер СТ–115; 2 – турбостартер ТКС–48Э; 3 – датчик частоты вращения ротора турбостартера; 4 – переходник; 5 – конфузор; 6 – расходомерная труба; 7 – выходной диффузор; 8 – электропривод дроссельной заслонки; 9 – дроссельная заслонка; 10 – датчик угла установки дроссельной заслонки; 11– блок силового электропитания; 12 – приборная доска пульта управления; 13 – амперметр (А); 14 – вольтметр (В); 15 – цифровой индикатор частоты вращения (об/мин); 16 – шестиканальный датчик температуры ТЕРМОДАТ (оС); 17 – индикатор угла открытия дроссельной заслонки; 18 – пультовая панель ручного управления.
Теоретический расчет Расчёт скоростей и параметров потока на входе в рабочее колесо
Для
сечений как минимум на трех (лучше на
5–7 равномерно расположенных по радиусу:
)
диаметрах Di
входа – втулочного, среднего
(среднеарифметического) и наружного –
определяем кинематические параметры
в абсолютном движении и статические
параметры состояния.
Окружная скорость для выбранной частоты вращения
.
Абсолютная скорость на входе (при отсутствии предварительной закрутки – осевая составляющая скорости)
,
где 1лi – лопаточный угол на i-ом диаметре, i1i – угол атаки на входе в рабочее колесо для i-го диаметра, используется для настройки результатов расчета в случае запирания рабочего колеса по расходу и, соответственно, нарушения закона сохранения вещества.
Статическая температура на входе в колесо

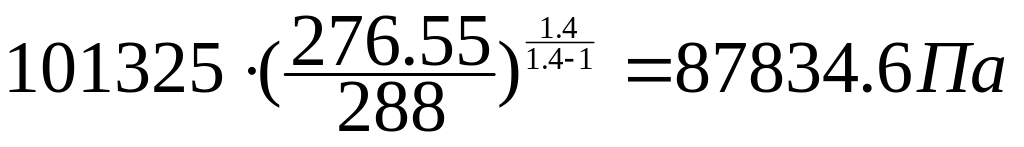

Статическое давление на входе в колесо
Статическая плотность на входе в колесо
Рассчитываем параметры для тех же сечений в относительном движении.
Скорость относительного движения на входе
Температура торможения в относительном движении перед рабочим колесом:
Полное давление в относительном движении перед колесом:
Безразмерная скорость в относительном движении:
Газодинамическая функция ε(λw1):
Газодинамическая функция полного импульса f(λw1):
