2.8.Список логических условий, формируемых в оа.

x1	I=0
x2	F=1
x3	F`=1
x4	a0=1
x5	b0=1
x6	c0=1
x7	c15=0
x8	d=c15
x9	a0=b0
x10	b0=c0
x11	A15=B15

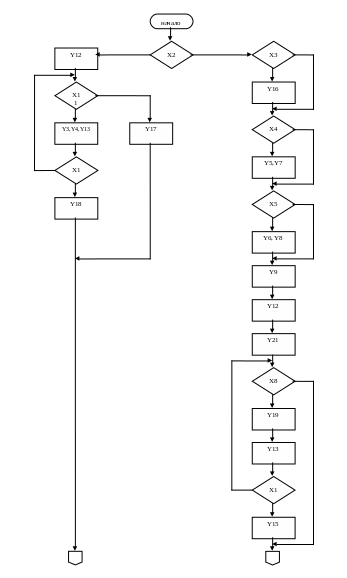

Рис 5. Микропрограмма выполняемых в АЛУ операций в терминах

микроопераций и логических условий.

Проектирование управляющего автомата алу

2.10.Определение формата микрокоманд

При проектировании данного УА будем использовать смешанный способ кодирования.

Разобьем множество микроопераций Y на 3 непересекающихся подмножеств Y₁, Y₂, Y₃.

Y₁={y16, y12, y3, y17, y8,y19, y22}

Y₂={y4, y5, y6, y18,y14,y11,y2,y21}

Y₃={y13, y7, y9, y20, y15, y1,y10}

Множество логических условий X состоит из 11 элементов:

X={x1, x2, x3, x4, x5, x6, x7, x8, x9, x10, x11}

Определим размеры полей микрокоманд. Поле операторной микрокоманды будет состоять из 3 подполей - Y₁, Y₂, Y₃, размером 3, 4 и 3 двоичных разряда соответственно.

Поле микрокоманды переадресации должно содержать номер одного из восьми логических условий - x1…x11. Для повышения гибкости процесса микропрограммирования удобно иметь возможность выбирать тождественно истинное и тождественно ложное условия. Поэтому поле Х будет занимать не 3, а 4 разряда.

Поле адреса определяется объёмом памяти микропрограмм. Учитывая, что количество вершин в микропрограмме более 20, а логических условий одиннадцать, то для поля адреса в микрокоманде стоит отвести 6 разрядов.

Формат операторной микрокоманды

0	Y1	Y2	Y3
	3	4	3

Формат микрокоманды переадресации

1	X	A1	A2
	4	6	6

2.11.Таблица кодирования микроопераций и логических условий

Код	Y1	Y2	Y3	Код	X
0000	Ø	Ø	Ø	0000	Константа 0
0001	y3	y2	y1	0001	X1
0010	y8	y4	y7	0010	X2
0011	y12	y5	y9	0011	X3
0100	y16	y6	y10	0100	X4
0101	y17	y11	y13	0101	X5
0110	y19	y14	y15	0110	X6
0111	y22	y18	y20	0111	X7
1000	-	y21	-	1000	X8
				1001	X9
				1010	X10
				1011	X11
				1111	Константа 1
