2.2.5 Микропрограмма выполняемых в алу операций

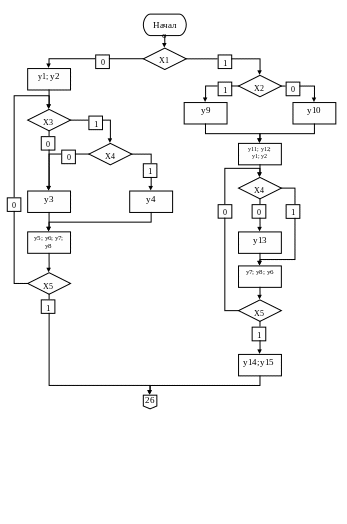

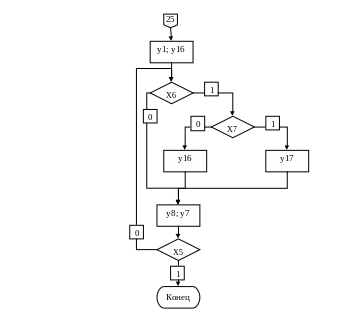

Рис 3. Микропрограмма операции умножения и дизъюнкции

2.3 Проектирование управляющего автомата алу

2.3.1 Определение формата микрокоманд

При проектировании данного УА будем использовать смешанный способ кодирования.

Разобьем множество микроопераций Y на 6 непересекающихся подмножеств Y₁, Y₂, Y₃, Y₄, Y₅, Y₆.

Y₁={y2, y5, y16}

Y₂={y3, y6, y17}

Y₃={y1, y4, y15}

Y₄={y7, y9, y11}

Y₅={y8, y12, y13}

Y₆={y10, y14, yk}

Множество логических условий X состоит из 7 элементов:

X={x1, x2, x3, x4, x5, x6, x7}

Определим размеры полей микрокоманд. Поле операторной микрокоманды будет состоять из 6 подполей - Y₁, Y₂, Y₃, Y₄, Y₅, Y₆ размером 2, 2, 2, 2, 2 и 2 двоичных разряда соответственно (2²=4).

Поле микрокоманды переадресации должно содержать номер одного из семи логических условий - x1…x7. Для повышения гибкости процесса микропрограммирования удобно иметь возможность выбирать тождественно истинное и тождественно ложное условия. Поэтому поле Х будет занимать не 3, а 4 разряда.

Поле адреса определяется объёмом памяти микропрограмм. Учитывая, что количество вершин в микропрограмме 17, а логических условий семь, то для поля адреса в микрокоманде стоит отвести 5 разрядов.

Формат операторной микрокоманды

0	Y1	Y2	Y3	Y4	Y5	Y6
	2	2	2	2	2	2

Формат микрокоманды переадресации

1	X	A1
	4	5

2.3.2 Таблица кодирования микроопераций и логических условий

Таблица 2. Кодирование микроопераций и логических условий

Код	Y1	Y2	Y3	Y4	Y5	Y6	Код	X
00	Ø	Ø	Ø	Ø	Ø	Ø	0000	Константа 0
01	Y2	Y1	Y8	Y3	Y4	Y12	0001	X1
10	Y5	Y7	Y13	Y6	y11	Y14	0010	X2
11	Y9	Y10	Y15	Y16	Y17	Yk	0011	X3
							0100	X4
							0101	X5
							0110	X6
							0111	X7
							1111	Константа 1
