6.3.1.2 Гусеничні ресайклери: 2200 cr і wr 4200 (рис. 2.8 і 2.9)
Ресайклер 2200 CR створений на базі холодної фрези W 2200 - однієї з великих, високопродуктивних машин. Обладнаний повним "пакетом" насосів і розподільчих рамп, він дозволяє ефективно реалізовувати великі будівельні проекти, насамперед там, де дорожній одяг складається з товстих асфальтобетонних шарів. Крім того, 2000 CR, як правило, обладнується ущільнювальним робочим органом, який в більшості випадків робить зайвим профілювання грейдером після ресайклінгу.

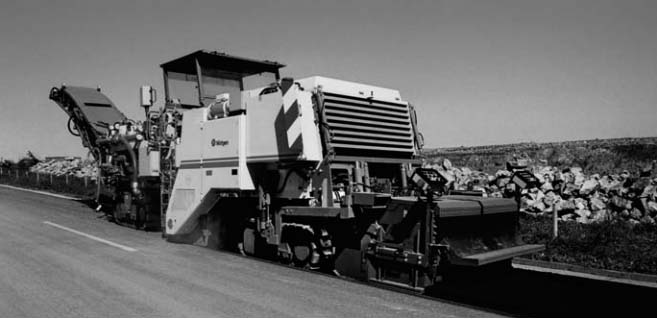

Рис. 6.8. Ресайклер Wirtgen 2200 CR
WR 4200, що показана на рис. 6.9, є ідеальною машиною для розвязання потужних будівельних задач.

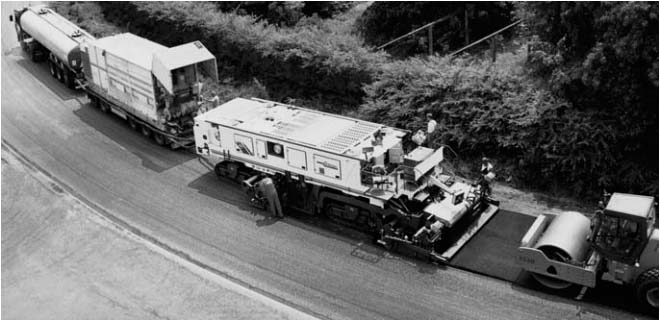

Рис. 6.9. Der Wirtger Recycler WR 4200
До основних переваг WR 4200 відносяться:
- робоча ширина до 4,20 м дає змогу за один прохід обробляти дорожній одяг на всю її ширину без утворення поздовжнього шва;
- ця ширина може змінюватися в межах від 2,80 до 4,20 м. Її регулювання можливо також у процесі ресайклінгу;
- змішування проводиться у власному двухвальному змішувачі примусової дії продуктивністю 400 т/год, при цьому якість отримуваної суміші відповідає якості, яку можна досягти в стаціонарних установках;
- ущільнюючий робочий орган виконує укладку з потрібним профілем шару. Для попереднього ущільнення він обладнується трамбувальним брусом та вібратором.
Цей ресайклер дуже ефективно перемішує матеріал, який сфрезерованний по всій робочій ширині та подрібнений висувними фрезерними барабанами. Після цього матеріал надходить у змішувач де перемішуєся з водою та в'яжучими речовинами. Отримана суміш розподіляється по ширині дороги шнеком. Схема WR 4200 представлена на рис. 5.10.
Рис. 6.10. Основні елементи ресайклера WR 4200
6.3.2 Мобільна асфальтозмішувальні установки
Показана на рис. 6.11 установка КМА 200 являє собою мобільну, що швидко розгортається на робочому місці, асфальтозмішувальну установку з високою продуктивністю. Вона складається з бункера для прийому мінеральних матеріалів, насосної і розподільної систем (для подачі води, бітумної емульсії та спіненого бітуму), а також двухвальной змішувача примусової дії з номінальною продуктивністю 200 т/год.

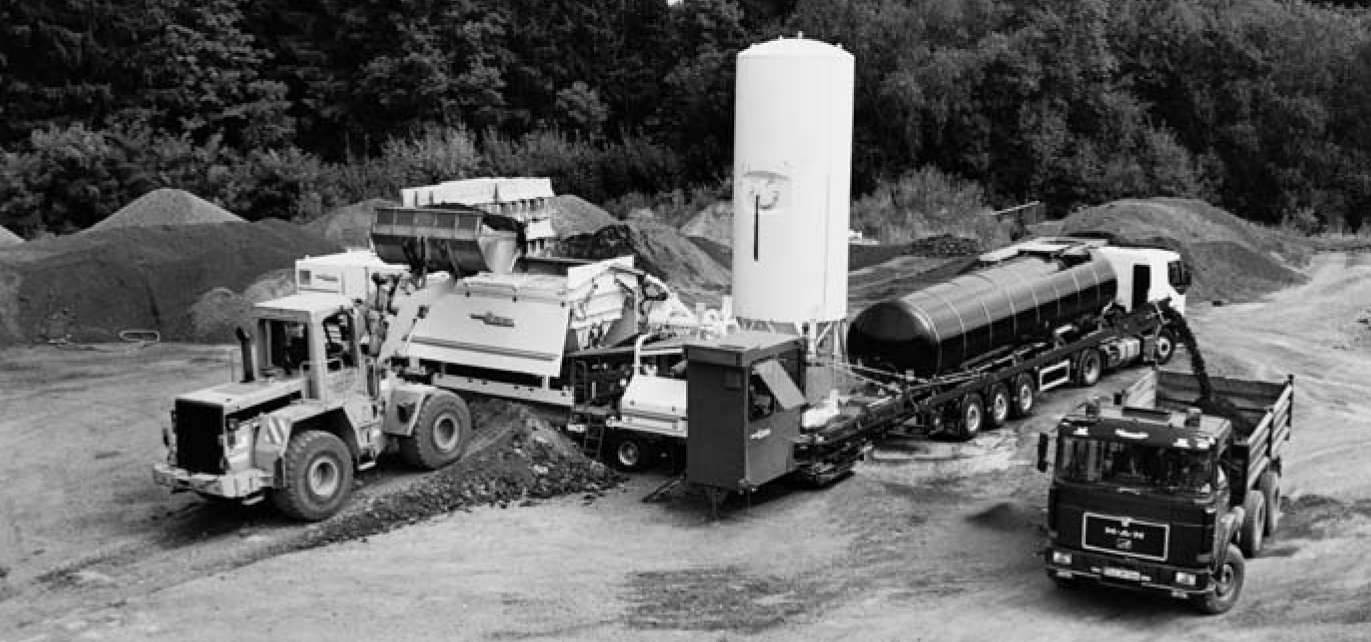

Рис. 6.11. Асфальтозмішувальна установка Wirtgen KMA 200
КМА 200 знаходить застосування при ремонті доріг великої ширини з використанням різних матеріалів:
- для влаштування нових шарів основи може використовуватися сфрезерованний та інший матеріал, отриманий з старого дорожнього одягу, з добавкою цементу, спіненого бітуму або бітумної емульсії. Якщо необхідно, в ресайкліруемий матеріал одночасно можуть домішуватися додаткові мінеральні матеріали для поліпшення технічних характеристик суміші;
- новий мінеральний матеріал може змішуватися з різними в'яжучими, наприклад, з цементом, гашеним вапном, бітумною емульсією, спіненим бітумом і т.п., для підвищення якості нових шарів основи. Так, щебінь можна змішувати з цементом і водою для отримання пісного або ущільнуваного бетону;
- можливе також застосування сфрезерованного матеріалу, просоченого гудроном. Однак через шкідливі для здоров'я пари, що утворюються внаслідок виділення поліароматичних вуглеводнів здатних викликати рак, повторне застосування таких матеріалів в установках для приготування гарячих сумішей заборонено. Крім того, зберігати такі матеріали з екологічних міркувань (необхідність запобігання небезпечних протікань) дуже дорого. Приготування холодної суміші в заводських умовах (в КМА 200) ідеально для змішування цього, просоченого гудроном матеріалу з відповідним органічним в'яжучим, яке в ущільненому стані надійно "замикає" шкідливі вуглеводні в шарі основи дорожнього одягу.
Описані вище машини можуть застосовуватися для вирішення самих різних будівельних завдань: від влаштування шарів основи для високонавантажених дорожніх покриттів, які укладаються асфальтоукладальники, до влаштування покриттів, які укладаються вручну або за допомогою технологій, що вимагають великих робочих затрат.
