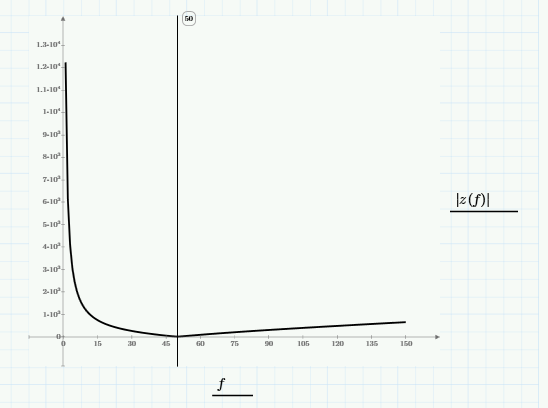

1. Построим график зависимости от частоты сигнала сопротивление фильтра, настроенного в резонанс, применяя программу MathCad Prime.

1. Построим график амплитудно-частотной характеристики фильтра и найдем его полосу пропускания.

Определим полосу пропускания фильтра. Для этого по графику определяется граничные частоты на уровне .

f_c1=48,8 Гц; f_c2=51,5 Гц; П=f_c2-f_c1=2.7 Гц.

2. Построим график зависимости эффективности работы фильтра от частоты

Вывод: таким образом мы исследовали влияние изменения параметров элементов защитного блок-фильтра типа ЗБ-ДСШ на его эффективность, а также построили графики зависимостей сопротивление фильтра, настроенного в резонанс, от частоты сигнала сопротивление фильтра, настроенного в резонанс; график амплитудно-частотной характеристики фильтра; график зависимости эффективности работы фильтра от частоты.
