Федеральное государственное бюджетное образовательное учреждение высшего образования

«Российский университет транспорта (МИИТ)»

Институт транспортной техники и систем управления

_________________________________________________________________

Кафедра "Автоматика и телемеханика на железнодорожном транспорте»

Отчет по лабораторной работе №4

По дисциплине «Электромагнитная совместимость и средства защиты»

на тему:

«Повышение электромагнитной совместимости за счет увеличения избирательности приемника по зеркальному соседнему каналу (2 вариант)»

Москва-2017

Теоретическая часть

Избирательность(селективность) приемника - Этот параметр показывает, насколько хорошо приемник может отделить сигнал требуемой частоты от сигналов других частот. Измеряется в децибелах (дБ) относительно соседнего частотного канала либо зеркального канала (в гетеродинных приемниках). Избирательность по соседнему каналу — это способность приемника принимать полезный сигнал на заданной частоте канала с заданной вероятностью ошибки в присутствии мешающего сигнала по соседнему каналу.

Радиоприемник с абсолютной избирательностью будет принимать радиосигнал определенной частоты в определенной полосе пропускания. Все соседние сигналы, какой силой бы они не обладали, будут подавляться. Избирательность радиоприемника определяется входными полосовыми фильтрами и фильтрами промежуточной частоты. Чем круче АЧХ фильтра ПЧ, тем лучше избирательность

Супергетеродинный радиоприёмник (супергетеродин) — один из типов радиоприёмников, основанный на принципе преобразования принимаемого сигнала в сигнал фиксированной промежуточной частоты (ПЧ) с последующим её усилением. Основное преимущество супергетеродина перед радиоприёмником прямого усиления в том, что наиболее критичные для качества приёма части приёмного тракта (узкополосный фильтр, усилитель ПЧ и демодулятор) не должны перестраиваться под разные частоты, что позволяет выполнить их со значительно лучшими характеристиками.

Преимущества

-высокая чувствительность. Супергетеродин позволяет получить большее усиление по сравнению с приёмником прямого усиления за счёт дополнительного усиления на промежуточной частоте, не приводящего к паразитной генерации: положительная обратная связь не возникает из-за того, что в каскадах ВЧ и ПЧ усиливаются разные частоты;

-высокая избирательность, обусловленная фильтрацией сигнала в канале ПЧ. Фильтр ПЧ можно изготовить со значительно более высокими параметрами, так как его не нужно перестраивать по частоте. Например, широко используют кварцевые, пьезокерамические и электромеханические фильтры сосредоточенной селекции. Они позволяют получить сколь угодно узкую полосу пропускания с очень большим подавлением сигналов за ее пределами;

возможность принимать сигналы с модуляцией любого вида, в том числе с амплитудной манипуляцией (радиотелеграф) и однополосной модуляцией.

Экспериментальная часть

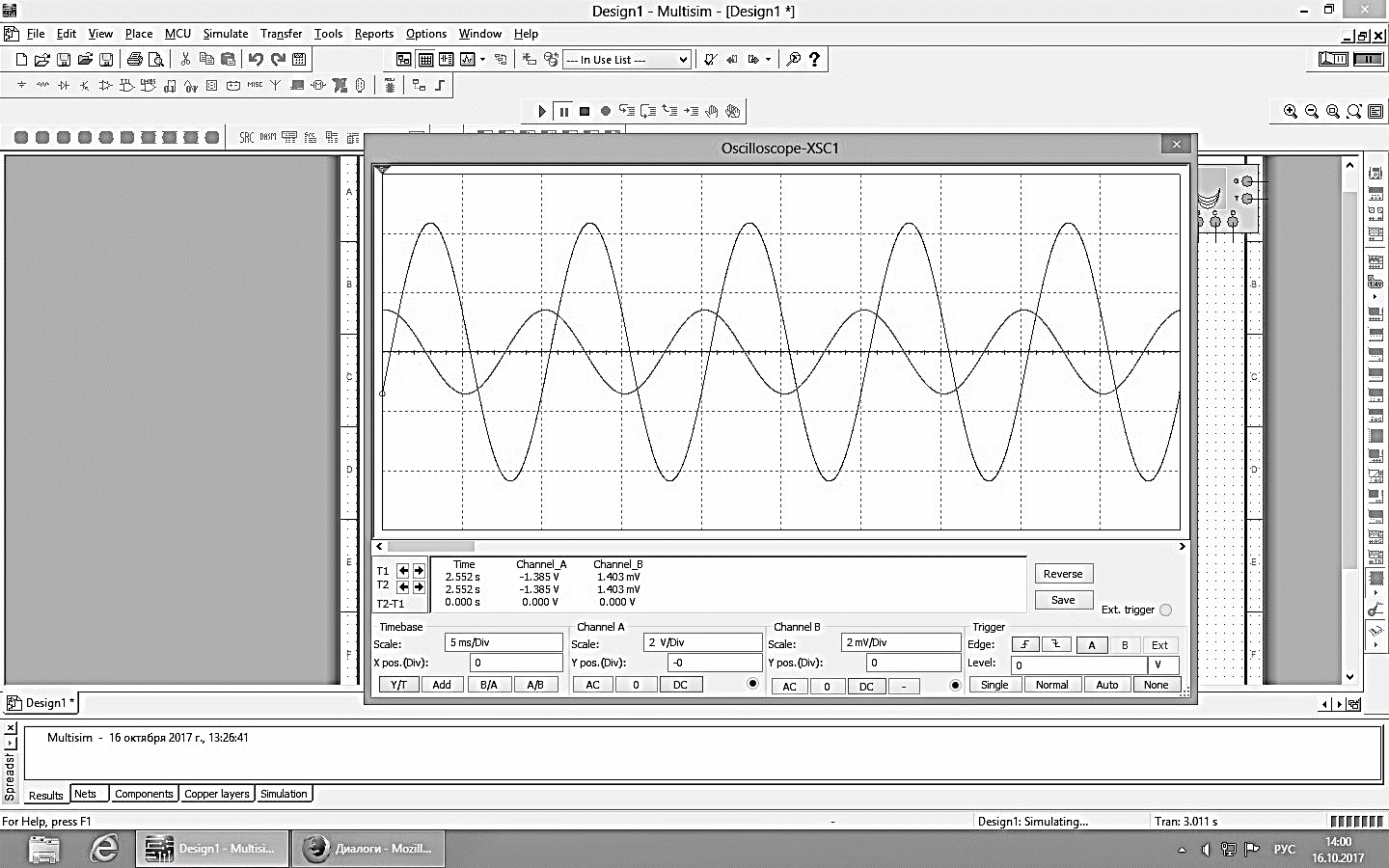

Показания осциллографа при частоте 100 Hz

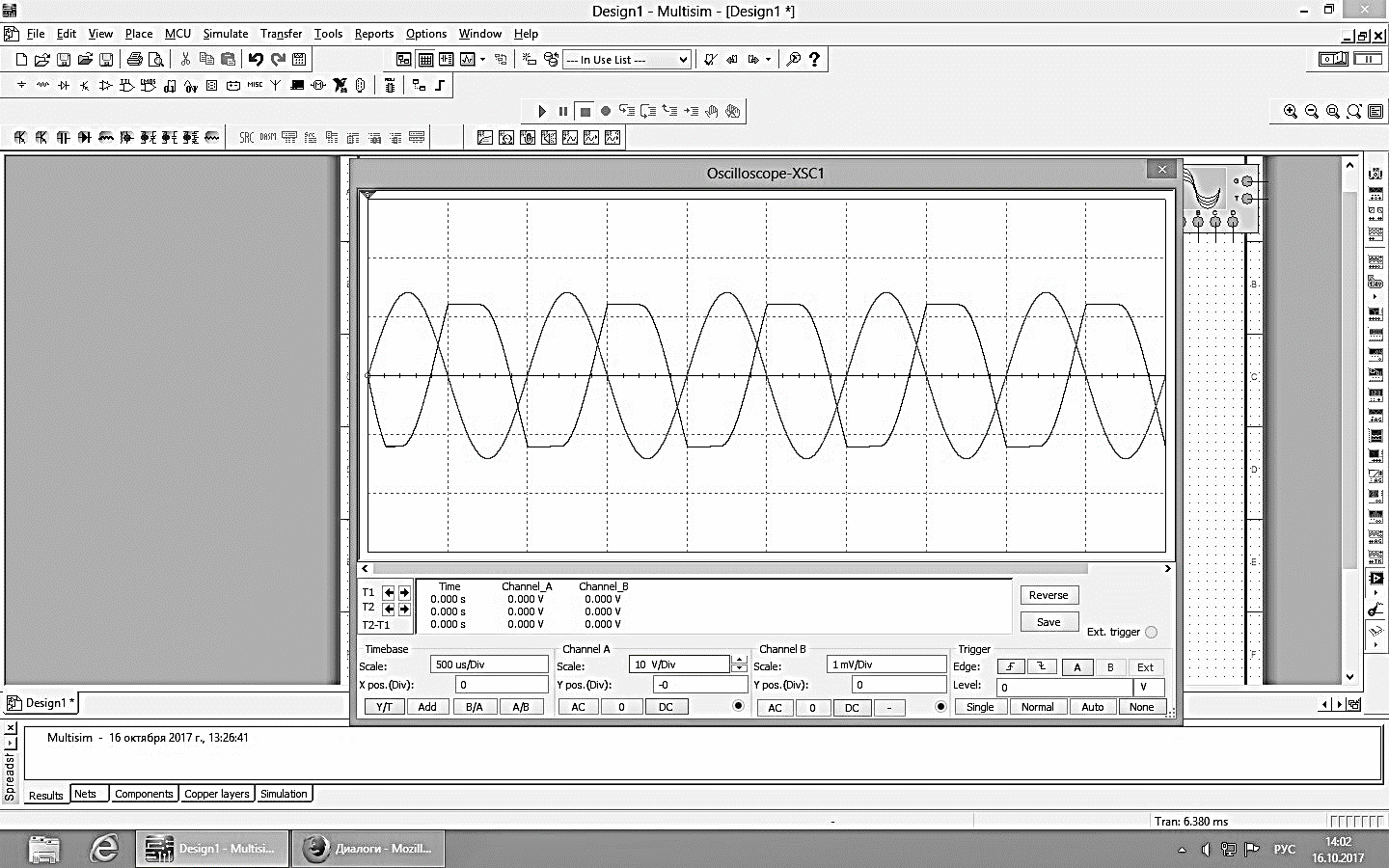

Показания осциллографа при частоте 1kHz

Показания осциллографа при частоте 1MHz

Вывод: таким образом, мы собрали схему повышения ЭМС, применяя принцип зеркального канала.
