Условные обозначения элементов на строительных генеральных планах
Условное обозначение |
Наименование |
|
Контур строящегося здания
Временное ограждение строительной площадки Ворота и калитка Временные дороги Пешеходные дорожки Постоянные дороги Крановые пути |
Условное обозначение |
Наименование |
|
Ограждение рельсовых путей
Шкаф электропитания крана
Контур заземления
Въездной стенд с транспортной схемой
Линия границы зоны обслуживания крана
Линия границы опасной зоны от крана
Линия границы опасной зоны от здания |
|
|

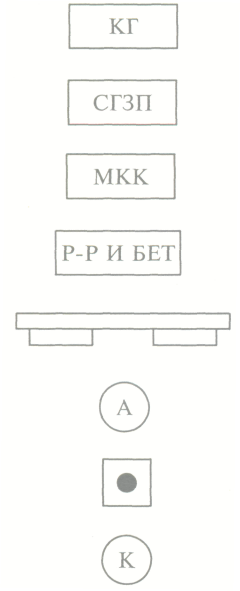

Место хранения контрольного груза
Место хранения съемных грузозахватных приспособлений и тары
Место кантовки конструкций
Место приема раствора и бетона
Стенд со схемами строповок
Шкаф для хранения баллонов с ацетиленом
Геодезический знак закрепления осей
Шкаф для хранения баллонов с кислородом |
||
|---|---|---|---|---|
|
|
|
||
|
Место для первичных средств пожаротушения
Стенд с противопожарным инвентарем
Направление движения автотранспорта
Разворотная площадка автотранспорта
Знак ограничения скорости автотранспорта ЛЭП (220 В) ЛЭП (380 В)
Козырек над входом в здание
Прожектор на опоре |
|
Условное обозначение |
Наименование |
|
||
|---|---|---|---|---|---|
|
|

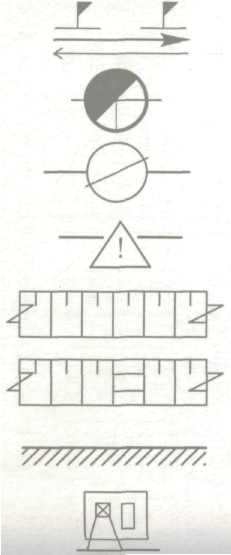

Границы захваток
Пожарный гидрант
Линия ограничения действия крана
Линия предупреждения об ограничении
Откос котлована
Лестница для спуска в котлован
Контур существующего здания
Грузопассажирский подъемник |
|
||
|
|
||||
|
|
||||
Условное обозначение |
Наименование |
|

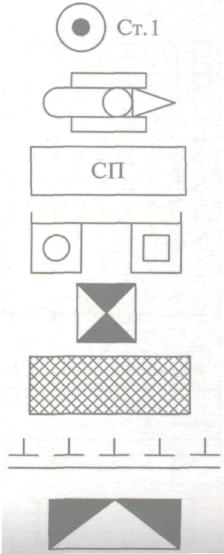

Стоянки стреловых самоходных кранов
Стреловые самоходные краны
Площадка для хранения средств подмащивания (СП)
Мусоропровод временный круглого и прямоугольного сечения
Строительный репер
Зона складирования материалов и конструкций
Временное ограждение строительной площадки с козырьком
Трансформаторная подстанция |
Для
разработки объектного СГП используются
следующие исходные
материалы:
общеплощадочный СГП, рабочие чертежи, календарные планы и технологические карты, входящие в состав ППР данного объекта;
уточненные по рабочим чертежам данные потребности в ресурсах;
документы, входящие в состав исходно-разрешительной документации.
Порядок проектирования объектного СГП включает в себя следующие мероприятия:
привязка к объекту грузоподъемных кранов и других механизмов с определением зон обслуживания, опасных зон и т.п.;
определение необходимого объема ресурсов для строительства;
определение количества работающих (с учетом графика движения рабочих), мест размещения в необходимом количестве временных зданий и сооружений производственного, административного и санитарно-бытового назначения;
привязка систем инженерного обеспечения строительства (водо-, газо- и электроснабжение, отопление, канализация, телефонизация и т.д.).
Объектный СГП согласовывают с генеральным и субподрядчиками.
