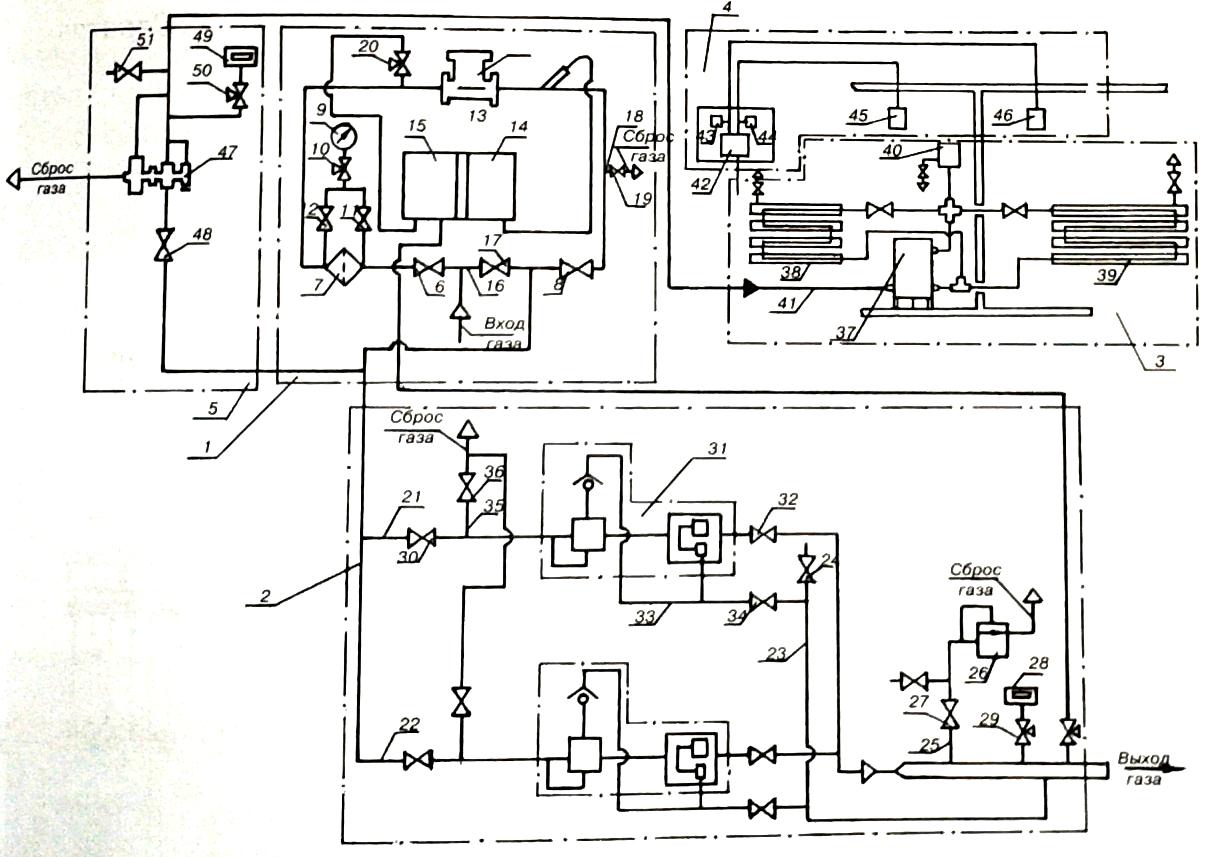

11.Подбор оборудования грп

11.1 Подбор регулятора давления (выполняется по расчету пропускной способности):

а) задается типоразмер регулятора (Q_р=1923,1 м³/ч):

Рдбк1-100;

б) выясняется входное давление в регуляторе:

P_вх=0,278 МПа;

в) если давление на входе составляет величину меньшую 10000 Па, то расчет ведется по пункту 4, в противном случае - расчет ведется по пункту 5;

г) определяется пропускная способность регулятора давления по формуле

Q_рег=3600f_сk_v 2 P/ ,м³/ч, (11.1)

где, f_с - площадь седла клапана, см²

f_с=d_с²/4 (11.2)

k_с - коэффициент расхода, зависит от конструкции регулятора давления

P - перепад давления, МПа

P=P_вх-P_вых (11.3)

 - плотность газа при нормальных условиях, кг/м³;

д) определяется пропускная способность регулятора давления по формуле

Q_рег=1595f_сk_vP_вх 1/ , м³/ч (11.4)

где, P_вх - входное давление, равняется абсолютному давлению P_абс, МПа

P_абс=P_изб+P_атм (11.5)

 - коэффициент, определяется по номограмме рисунок 8.3 страница 82 литературы В.А.Жила Газовые сети и установки

= 2/-1[(P_вых/P_вх)^2/-(P_вых/P_вх)^-1/] (11.6)

е) определяется отношение расходов расчетного и регулятора давления, которое должно находится в следующих пределах

0,1<Q_р/Q_рег<0,8 (11.7)

Если данное отношение получилось в указанных пределах, предложенный типоразмер регулятора принимается. Если отношение получилось < 0,1, то типоразмер регулятора нужно уменьшить и перейти к пункту 4 или к пункту 5. Если отношение получилось > 0,8, то типоразмер нужно увеличить и перейти к пункту 4 или пункту 5.

11.2 Выбор клапанов ПЗК сводится к выбору условного диаметра, который выбирается по присоединительным патрубкам. Определяется величина верхнего и нижнего пределов настройки, срабатывание клапанов.

11.3 Подбор ПСК: при его выборе наиболее распространенным и универсальным считается ПСК-50. Большой диапазон регулирования этого устройства позволяет применять клапан во многих случаях. Определяется количество газа подлежащего сбросу:

а) при наличии перед регулятором ПЗК

V>0,0005Q_рег (11.8)

б) при отсутствии перед регулятором ПЗК

V>0,01Q_рег (11.9)

11.4 Фильтры подбираются по пропускной способности предположительно такого же диаметра, что и регулятор.

11.1

Q_рег=3564 м³/ч

d_с=7 см

k_V=0,625, т.к. в регуляторе давления односедельный клапан, при котором начальное давление давит под клапан

P_вх=0,3 МПа

=0,73 кг/м³

P_вых=0,003+0,10132=0,10432 МПа

=1,31-для природного газа

Q_рег=1595f_сk_vP_вх 1/ , м³/ч,

f_c=d_с²/4=3,14*7²/4=38,465 см²

P_вх=0,3+0,10132=0,40132 МПа

P_вых=0,003+0,10132=0,101432 МПа

= 2/-1[(P_вых/P_вх)^2/-(P_вых/P_вх)^-1/]= 2*1,31/1,31-1[(0,10432/0,40132)^2/1,31-(0,10432/0,401,32)^{(1,31+1)/1,31}]=0,544

Q_рег=1595f_сk_vP_вх 1/ =1595*38,465*0,625*0,40132*0,544*1/0,73 =9794,5 м³/ч

Q_р/Q_рег=3564/9794,5=0,36

Окончательно выбирается регулятор давления РДБК1-100.

11.2 Ориентируясь на условный диаметр присоединительных патрубков выбираем ПКН-100(предохранительно запорный клапан низкого контролируемого давления с диаметром условного прохода 100 мм).

11.3

V>0,0005*9794,5

V>4,89

Выбираем ПСК-50, т.к. он является наиболее распространенным и универсальным. Большой диапазон регулирования этого устройства позволяет применять клапан во многих случаях.

11.4Ориентируясь на условный диаметр присоединительных патрубков выбираем ФГ-100(фильтр газовый с диаметром условного прохода 100 мм).
