8.2 Гидравлический расчет тупиковых ответвлений

Гидравлический расчет тупиковых газопроводов выполняется после окончательного заполнения таблицы 4. Располагаемым давлением на расчетных участках будет являться располагаемое давление всей системы минус суммарные потери давления на предыдущих кольцевых участках по кратчайшему пути движения газа.

∆P_уч=1000-∆P_i, Па (8.8)

Расчет выполняется в табличной форме.

∆P_1-2=1000-(19,8+261,36)=718,84 Па

∆P_7-8=1000-221,7=778,3 Па

Таблица 8.5 Гидравлический расчет тупиковых ответвлений

№ уч-ка	L, м	Qр, м3/ч	Располагаемое давление			Dн*S, мм	Фактическое давление			, %
			∆P, Па		∆P/l, Па/м		∆P/l, Па/м	1,1∆P, Па
1	2	3	4		5	6	7	8		9
2-8	141,6 141,6	18,6	885,05	3,12		48*3,5 57*3	4,5 1,5	637,3 233,64	1,7
6-13	398	43,5	581,89	1,4		76*3	1,3	569,1	2,2
11-12	400 103,5	50,67	663,8	1,3		89*3 76*3	0,9 2	396 227,7	6,1

8.3 Гидравлический расчет в сети среднего (высокого) давления

Для сети низкого давления

∆P=∆P_н+∆P_к, (8.9)

а для сети высокого и среднего давления эта зависимость в квадратичной форме

∆P_i=∆P_нi²+∆P_кi². (8.10)

В ходе гидравлического расчета определяется не перепад давления, а само давление в узловых точках сети

∆P_i=1,1Al (8.11)

∆ P_к=√∆P_нi²-1,1Al , кПа, (8.12)

где, ∆P_нi - давление в начале участка, кПа;

1,1 - коэффициент, учитывающий местные потери;

A - квадратичные потери давления, отнесенные к длине газопровода, зависят от расхода и диаметра, кПа²/м;

L - длина участка, м;

∆P_к - давление в конце участка, кПа.

Давление в начале следующего участка равно давлению в конце предыдущего

∆P_нi+1=∆P_кi (8.13)

Таким образом, двигаясь в процессе расчета от узла к узлу по ходу движения газа необходимо запроектировать такие диаметры участков, чтобы у каждого потребителя обеспечивалось давление потребителя.

Давление в самых удаленных точках газопровода среднего давления должно быть не менее 0,150,2 МПа, т.к. оборудование ГРП работает стабильно, а при более низком давлении возможны сбои.По заданию давление от ГРС равно 600 кПа, у конечных потребителей- 300 кПа.

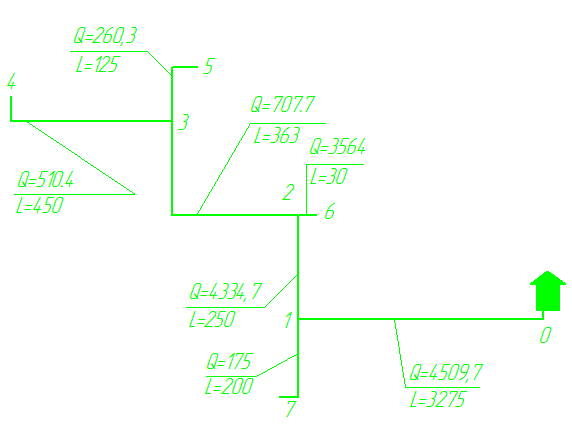

8.3.1 Расчетная схема газопровода среднего (высокого) давления

Таблица 8.6 Гидравлический расчет сети среднего (высокого) давления

№ уч-ка	L, м	Q, м3/ч	Dн*S, мм	Квадратичные потери			Pн, кПа	Pк, кПа		, %
				A, кПа2/м		1,1Al
1	2	3	4	5		6	7	8		9
Главная расчетная ветка										4,6
0-1	2200	2255,09	114*4,5		80	193600	600	407
1-2	345	1906,37	114*4,5		55	20872,5	407	380
2-5	240	506,27	57*3		140	36960	380	328
5-6	165	165	38*3		140	25410	328	286
Расчет увязки
5-7	940	341,27	57*3		70	72380	407		305		1,6
1-4	550	348,72	57*3		80	48400	380		309		2,9
2-3	55	1400,1	76*3		225	13612,5	328		306		1,9

.
