4. Ох0р0на праці

При виконанні практичної роботи забороняється: самовільно запускати стенди; підключати стенди та прилади до електричної мережі; усувати пошкодження стендів або приладів; переміщатися по лабораторії.

5. Контрольні завдання і запитання

1. Склад електроліту для лужних акумуляторів.

2. Як визначається внутрішній опір акумулятора за вольт-амперною характеристикою?

3. Що таке вольт-амперна характеристика акумуляторної батареї?

4. З яких деталей складається свинцевий стартерний акумулятор?

5. Дайте визначення ємності акумулятора.

6. З яких деталей складається лужний стартерний акумулятор?

7. Розшифруйте умовні позначення стартерних свинцевих акумуляторних батарей. ©

8. Які матеріали використовуються для виготовлення сепараторів,

моноблоків та кришки?

9. Розшифруйте умовні позначення стартерних лужних акумуляторних батарей.

10. Що розуміється під номінальною ємністю стартерної свинцевої акумуляторної батареї?

6. Скласти звіт про виконану роботу

У звіті в стислій формі розкрити зміст і завдання; описати обладнання робочою місця та вимоги охорони праці; технічні умови та режими випробування; технологію виконання роботи; накреслити схеми приладів та стендів; зробити висновок щодо технічного стану об'єкта випробування.

Рекомендована література

1. Фесенко М.Н. и др. Лабораторний практикум по теории, конструкции и расчету автотракторного электрооборудования. – М.: Машиностроение, 1986. – 152 с.

2. Шварц С.М. Лабораторний практикум по электрооборудованию автомобилей. – М.: Научно-техническое издательство Министерства автомобильного транспорта и шоссейных дорог, 1962. – 130 с.

3. Тимофеев Ю.Л. и др. Электрооборудование автомобилей. – М.: Транспорт, 1987. – 256 с.

Практична робота №2

Тема – визначення технічних характеристик генераторних установок.

Мета роботи – набути навичок у визначенні технічних характеристик генераторних установок.

1. Загальні відомості

Генератор з кігтеподібним ротором являє собою синхронний генератор з вмонтованим випрямним пристроєм. Основні вузли генератора: статор, ротор, випрямний пристрій, шків та вентилятор.

Перевірку технічного стану генераторів виконують на випробувальних стендах 3—211 або 532М.

При випробуванні генератора на стенді визначають ряд параметрів, а саме: початкову частоту обертання nх, при якій генератор може розвинути номінальну напругу; частоту обертання, при якій генератор може розвити розрахункову (або максимальну) потужність.

2. Обладнання робочого місця

Генератори, випробувальний стенд, комплект інструментів та пристосувань.

3. Порядок виконання роботи

3.1 Підготувати стенд до проведення випробувань генератора (згід­но з інструкцією з експлуатації стенда).

3.2.Встановити генератор на стіл стенда, з’єднати його з приводом двигуна через муфту і надійно закріпити.

3.3. Підключити генератор до клем панелі згідно зі схемою (стенд 532М або 3-211).

3.4. Виконати випробування генератора, дані випробувань занести до таблиць.

3.5. За даними випробувань побудувати графіки залежності U=f(nxx); U=f(nн); Ін= f(nн);

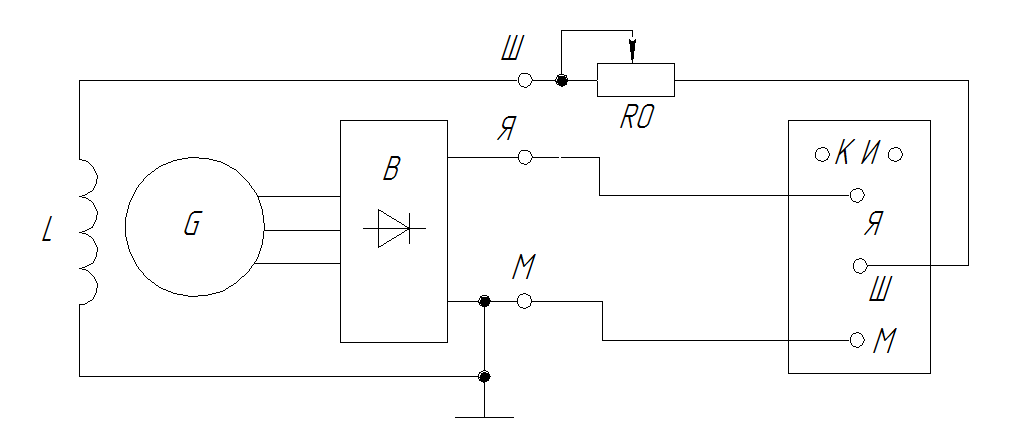

Рис.2.1. Електрична схема випробування генератора.

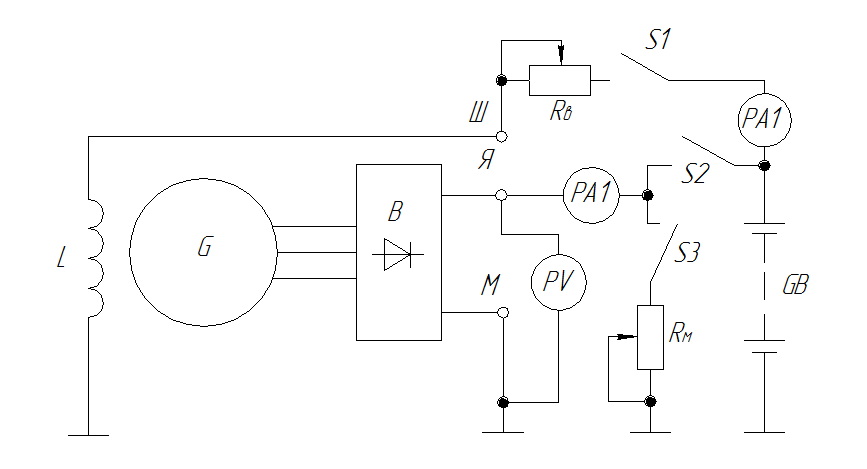

Рис. 2.2. Монтажна схема для зняття характеристики генератора

(стенд 532М).

Рис. 2.3. Монтажна схема для зняття характеристики генератора

(стенд 3211)
