1.3.3. Перекрытие чердачное.

1. Железобетонная многопустотная плита перекрытия = 2,04 Вт/ м⁰С; = 0,22 м

2. Утеплитель «пенополистирол» = X м, коэффициент теплопроводности = 0,041 Вт/ (м °С) по пункту 144 СНиП II-3-79^*.

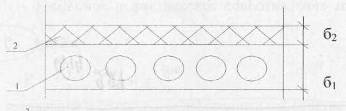

Рис .2 Конструкция чердачного перекрытия.

1. Требуемое сопротивление теплопередаче, отвечающее санитарно-гигиеническим и комфортным условиям определяем по формуле (1.3.2).

2. Фактическое сопротивление теплопередаче ограждающей конструкции

[3, ф.4].

3. Найдем толщину слоя утеплителя по формуле (1.3.4):

где _в=8,7 Вт/м²К - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, принимаемый по табл. 4* СНиПа II-3-79^* .

R_ф - термическое сопротивление ограждающей конструкции, м²С/Вт,

R_k- термическое сопротивление ограждающей конструкции, м ·°С/Вт, определяемое: многослойной - в соответствии с пп. 2.7 и 2.8 СНиПа II-3-79.

_н =12Вт/(м²С) -коэффициент теплоотдачи наружной поверхности ограждающей конструкции, принимаемый по табл. 6* СНиПа II-3-79^*.

4. Коэффициент теплопередачи

5. Толщина перекрытия

1.3.4 Перекрытие над подвалом.

1 . Железобетонная многопустотная плита перекрытия λ= 2,04 Вт / м² °С; = 0,220 м.

2. Утеплитель «пенополистирол» толщиной = X м; коэффициент теплопроводности = =0,041 Вт/ (м°С).

3. Линолеум на тканевой основе = 0,001м ; = 0,35 Вт/(м°С) .

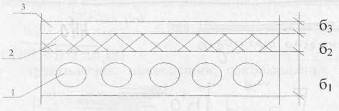

рис .3 Конструкция перекрытия над подвалом.

Требуемое сопротивление теплопередаче, отвечающих санитарно-гигиеническим и комфортным условиям:

;

где n=0,9 по табл. 3* СНиПа II-3-79^*;

t_н=2ºС - по табл. 2* СНиПа II-3-79^*;

Фактическое сопротивление теплопередаче ограждающей конструкции:

.

Толщину слоя утеплителя определяем по формуле (1.3.4):

4. Коэффициент теплопередачи

5. Толщина стены

1.3.5 Окна.

1. Фактическое приведенное сопротивление теплопередаче определяется по приложению 6 СНиПа II-3-79^*.

-для двойного остекления в раздельных переплетах

2. Коэффициент теплопередачи .

1.3.6 Двери.

1. Требуемое и фактическое сопротивление теплопередаче наружных дверей должно быть не

менее 0,6 стен здания. Конструкция устанавливаемой двери должна удовлетворять этому требованию.

.

2. Коэффициент теплопередачи .

Таблица 2

Наименование ограждения	, мм	,	К,
Стена	600	5,12	1,2
Перекрытие подвальное	510	7,32	0,14
Перекрытие чердачное	510	7,32	0,14
Окна	-	0,55	1,82
Дверь	-	,1	0,32

3. Тепловой баланс помещений.

   1. Потери теплоты через ограждающие конструкции.

Рассчитаем теплопотери через ограждающие конструкции 5-ти этажного жилого здания в

г. Саратов. Расчет произведем для угловой и средней комнат и для лестничной клетки.

Планировка фрагмента здания приведена на рис.4, разрез - на рис.5. Толщина ограждающих конструкций и коэффициенты теплопередачи приведены в таблице 2.

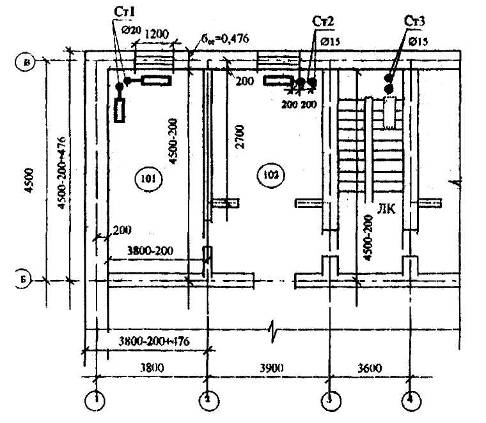

Рис.4 Планировка задания.

Рис 5. Продольный разрез здания

Комната 101.

Температура внутри помещения t_в=22⁰С.

Общие теплопотери через стены по приложению 9 СНиП 2.04.05-91^*:

Для северной стены имеем:

(1.4.1)

где – расчетная площадь ограждающей конструкции по рис. 4 ;

t_вн= 22⁰С – расчетная температура воздуха в помещении;

t_н = -37⁰С – расчетная температура наружного воздуха;

n=1 – коэффициент учета положения наружной поверхности ограждения по отношению к наружному воздуху по СНиП II-3-79^**;

R₀=5,12 м² · ⁰С/ Вт – сопротивление теплопередаче - таблица 2.

β =0,1+0,05– добавочные теплопотери, в долях от основных потерь по методичке Суфияновой, с.28, табл.2.3.1.

Аналогично вычисляются теплопотери для окон (через остекление) подвальных и чердачных перекрытий, теплопотери в других помещениях здания и лестничной клетки.

Западная стена рассчитывается аналогично северной.

Западная стена :

– расчетная площадь ограждающей конструкции по рис. 4.

Общие теплопотери через ограждающие конструкции:

.

Окна:

– расчетная площадь остекления по рис. 4.

Общие теплопотери через окна:

.

Перекрытие подвальное:

– расчетная площадь подвального перекрытия по рис. 4.

Общие теплопотери через подвальное перекрытие:

.

Другие комнаты рассчитываем аналогично.

Комната 102.

Температура внутри помещения t_в=20⁰С.

Северная стена:

– расчетная площадь подвального перекрытия по рис. 4.

Общие теплопотери через ограждающие конструкции:

.

Окна:

– расчетная площадь остекления по рис. 4.

Общие теплопотери через окна:

.

Перекрытие подвальное:

– расчетная площадь подвального перекрытия по рис. 4.

Общие теплопотери через подвальное перекрытие:

.

Комната 201

Температура внутри помещения t_в=22⁰С.

Северная стена:

– расчетная площадь ограждающей конструкции по рис. 4 ;

Общие теплопотери через ограждающие конструкции:

.

Окна:

– расчетная площадь остекления по рис. 4.

Общие теплопотери через окна:

.

Западная стена:

– расчетная площадь ограждающей конструкции по рис. 4 ;

Общие теплопотери через ограждающие конструкции:

.

Комната 501

Температура внутри помещения t_в=22⁰С.

Северная стена:

– расчетная площадь ограждающей конструкции по рис. 4 ;

Общие теплопотери через ограждающие конструкции:

.

Окна:

– расчетная площадь остекления по рис. 4.

Общие теплопотери через окна:

.

Западная стена:

– расчетная площадь ограждающей конструкции по рис. 4 ;

Общие теплопотери через ограждающие конструкции:

.

Перекрытие чердачное:

– расчетная площадь чердачного перекрытия по рис. 4.

Общие теплопотери через чердачное перекрытие:

.

Лестничная клетка.

Температура внутри помещения t_в=16⁰С.

Северная стена:

– расчетная площадь ограждающей конструкции по рис. 4 ;

Общие теплопотери через ограждающие конструкции:

.

Окна:

– расчетная площадь остекления по рис. 4 (т. к. в подъезде четыре окна);

Общие теплопотери через окна:

.

Двери:

– расчетная площадь ограждающей конструкции по рис. 4 ;

Общие теплопотери через двери:

.

где для двойных дверей без тамбура по п.2*г) СНиПа 2.04.05-91.

Перекрытие чердачное:

– расчетная площадь чердачного перекрытия по рис. 4;

Общие теплопотери через чердачное перекрытие:

.

Перекрытие подвальное:

– расчетная площадь подвального перекрытия по рис. 4;

Общие теплопотери через подвальное перекрытие:

.
