4. Конструкция и расчет сопряжений балок
Проектирование сопряжения балок настила с главными следует выполнять в соответствии с выбранным типом балочной клетки. Проектируем сопряжение ГБ и БН в одном уровне.
1. Задаются конструктивно размерами накладки балки настила: шириной bнhбн-(tp+30…40мм), толщиной tнts (ts - толщина ребра главной балки), длиной lн=bef+100…110мм.
2. Определяют количество болтов, прикрепляющих накладку к ребру главной балки, задавшись диаметром болта d и классом его прочности. Как правило, используют болты класса точности «В». Диаметр отверстий под эти болты на 2…3мм больше диаметра болта.
nbFоп/(Nb,minc). Здесь Nb,min - наименьшая несущая способность одного болта из условия его среза или смятия ребра главной балки.

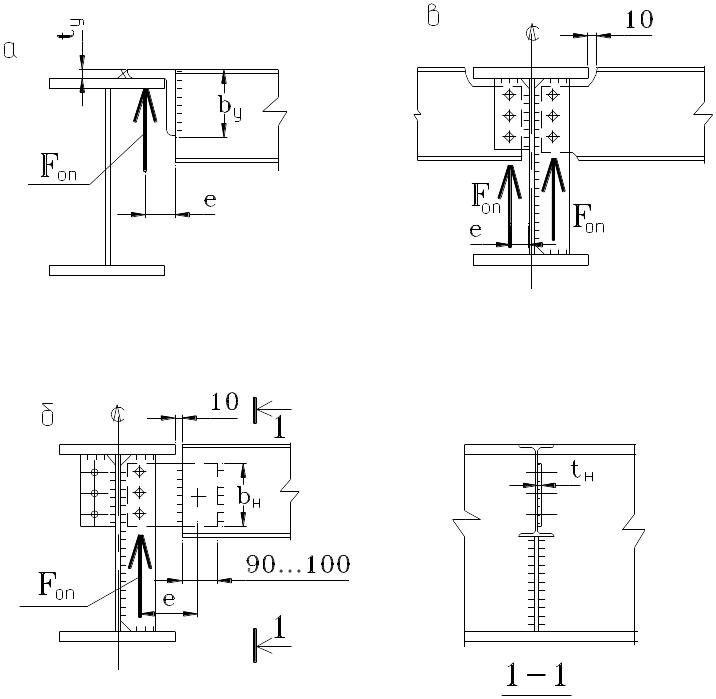

Рис. 25. Сопряжения балок в одном уровне
Несущая способность односрезного болта Nbs=RbsbAb, где Rbs - расчетное сопротивление болта срезу в зависимости от класса его прочности (табл.П.9); b=0,9 - коэффициент условий работы болтового соединения; Ab - площадь поперечного сечения болта.
Несущая способность по смятию Nbp=Rbpdts, где Rbp- расчетное сопротивление смятию соединяемых элементов (табл.П.1)
3. Проверяют прочность накладки на срез по ослабленному сечению:
=Fоп/(tн(bн-nbdo))Rs. Если условие не выполняется, необходимо увеличить толщину накладки.
4. Проверяют прочность сварного шва, прикрепляющего накладку к стенке балки настила с учетом эксцентриситета e, задавшись катетом шва kftн, но не более 1,2tw (tw - толщина стенки балки настила):
f2+m2Rwf.
Здесь
f=Fоп/(2fkf(bн-1см));
m=M(x2+y2)/(Ifx+Ify),
где Ifx,Ify
– моменты
инерции расчетного сечения по металлу
шва относительно его главных осей:
Ifx=2fkf(bн-1см)3/12,
Ify=2fkfa3/12;
x,y
– координаты точки шва, наиболее
удаленной от центра тяжести расчетного
сечения швов.
Аналогично выполняют расчет швов по металлу границы сплавления.
По варианту рис.24,в расчетом определяют количество болтов и проверяют прочность стенки балки настила на срез с учетом ослабления отверстиями.
