2.3.5.Водопроводная арматура
По назначению различают водоразборную и запорную арматуру.
Водоразборную арматуру устанавливают с каждым санитарно-техническим прибором на высоте, обеспечивающей удобство пользования ею (табл. 3).
Таблица 3. Высота расположения водоразборной арматуры
Водоразборная арматура |
Высота от пола до оси крана, мм |
Допустимое отклонение, мм |
Смесители:
Душевые сетки Смывные краны Пожарные краны |
1100 1050 2150…2250 800 1350 |
15 15 30 — — |
От разводящей магистрали предусматривают подводки диаметром 25 мм к поливочным кранам, размещаемым в нишах наружных стен размером 250 мм (глубина ниши) на высоте 340 мм от тротуара до оси крана. Количество поливочных кранов принимают из расчета один кран на 60-70 м периметра здания и наносят их на плане подвала. При наличии в здании камер мусороудаления в них также устанавливают поливочные краны, с подключением как холодной, так и горячей воды.
Запорную арматуру монтируют так, чтобы при аварии или ремонте отключалось наименьшее количество водоразборных точек. Она не должна устанавливаться в помещениях, недоступных для обслуживающего персонала.

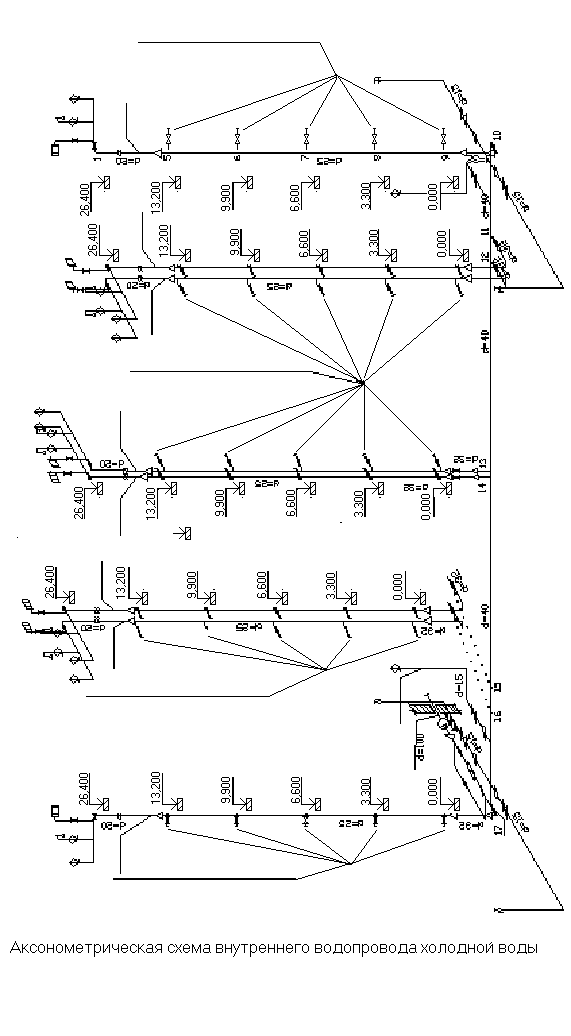

Рис.8. Аксонометрическая схема внутре ннего водопровода
На внутренней водопроводной сети жилого здания предусматривают установку запорной арматуры в следующих местах [1]: на каждом вводе; на всех ответвлениях от магистральной линии; на ответвлениях от стояков, обслуживающих 5 водоразборных стояков и более; у основания стояков хозяйственно-питьевой сети в зданиях в три и более этажа; у основания пожарных стояков с пятью и более пожарными кранами; перед наружными поливочными кранами; на ответвлениях в каждую квартиру; на подводках к смывным бачкам, смывным кранам.
Конструирование внутреннего водопровода завершают построением полной аксонометрической схемы системы водоснабжения в масштабе 1:100 по всем трем осям. На аксонометрической схеме показывают: ввод водопровода, водомерный узел, магистраль водопровода, поливочные краны, стояки, подводки к водоразборной арматуре, водоразборную и запорную арматуру. Подводки к водоразборным устройствам изображают только для верхних этажей каждого стояка, на остальных этажах показывают ответвления от стояков.
Пример оформления аксонометрической представлен на рис.8.
Схема внутреннего водопровода, вычерченная в аксонометрической проекции, является основой для гидравлического расчета водопроводной сети.
3.Гидравлический расчет внутреннего водопровода
Водопровод хозяйственно-питьевого назначения рассчитывают на случай максимального водопотребления. Основным назначением гидравлического расчета водопроводной сети является определение наиболее экономичных диаметров труб и потерь напора в них при пропуске расчетных расходов.
Порядок выполнения расчета следующий. На аксонометрической схеме сети выбирают расчетное направление. За расчетное принимают направление от точки присоединения к наружному уличному водопроводу до самой удаленной и высоко расположенной водоразборной точки, сумма потерь напора до которой будет наибольшей. При выявлении диктующего водоразборного устройства учитывают и требуемый перед ним свободный напор.
Выбранное расчетное направление разбивают на расчетные участки. За такой участок принимают часть сети с постоянным расходом. Каждый расчетный участок водопроводной сети обозначают цифрами 1 — 2, 2 — 3, 3 — 4 и т.д. Нумерацию ведут от диктующего устройства сверху вниз. На каждом участке проставляют его длину, а после гидравлического расчета — диаметр.
Далее определяют расход на каждом участке. Расчетные максимальные расходы воды на отдельных участках внутренней водопроводной сети зависят от количества установленных на них и одновременно работающих водоразборных устройств, а также от нормы расхода воды санитарно- техническим прибором, протекающей через эти устройства.
В сети внутреннего водопровода водоразборные устройства размещены на различных высотах и расстояниях от ввода, поэтому они всегда будут находиться в отличных друг от друга гидродинамических условиях. Критерием нормальной работы водопроводной сети служит подача нормативного расхода над рабочим нормативным напором к диктующему водоразборному устройству.
Конечной задачей гидравлического расчета является определение потребного напора для обеспечения нормальной работы всех водоразборных точек водопроводной сети.
