Назначение подач s.
Зенкерование
.
Согласно [1, с.276] условия сверления
определяют группу 2 подач. Поэтому для
группы 2 подач из [1, с.276, табл.73] выбираем
рекомендуемую табличную подачу:
Поправочные коэффициенты Ki для корректировки Sт выбираем из [1, с.277, табл.73] и заносим в табл.7.
Инстру-мент |
Условия обработки |
|||||
Длина отверсия (К1) |
Жесткость (К2) |
Материал инстру-мента (К3) |
Вид отвер-стия (К4) |
Материал заготов-ки (К5) |
Кsj |
|
Зенкер |
1 |
1 |
1 |
1 |
0,43 |
0.43 |
Найдем значения скорректированных подач:
Выполним корректировку рассчитанных подач по набору подач Sст станка. Определим знаменатель геометрического ряда подач станка:
Рассчитанные стандартные значения подач приведены в таблице 8.
Т а б л и ц а 8
Ряды подач S и частот n сверлильного станка 2Н135.
S |
0,100 |
0,200 |
0,400 |
0,790 |
1,56 |
- |
0,141 |
0,280 |
0,560 |
1,100 |
- |
- |
|
n |
31 |
62 |
123 |
244 |
486 |
966 |
44 |
87 |
173 |
344 |
685 |
1361 |
Согласно, табл.8 рассчитанные подачи корректируются до следующих станочных значений:
S=0.64 => 0.56 мм/об.
Выбор стойкости инструментов т.
Рекомендуемые значения допустимого износа h3 и стойкости Т осевых инструментов выбираем соответственно из [1, с.228, табл.19] и [1, с.229, табл.20] и заносим в сводную таблицу 6.
Назначение скорости резания V.
Зенкерования
Для условий сверления в [1, с.280, табл.80]
рекомендуют табличную скорость:
Поправочные коэффициенты Ki на VT выбираем из [1, с.272, табл.69] и заносим в табл.9.
Определяем полный поправочный коэффициент КVj и заносим их в последнюю графу табл.9.
Т а б л и ц а 9.
Значения поправочного коэффициента KVj на скорость резания.
Инстру-мент |
Условия обработки |
|||||||
Материал |
Вид отвер- стия (К3) |
СОЖ
(К4) |
Стой-кость
(К5) |
Длина отвер- стия (К6) |
Корка
(К7) |
Кvj |
||
заго-товки (К1) |
инст-румен-та (К2) |
|||||||
Зенкер |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Находим значение скорректированной скорости резания:
Расчет частот вращения инструмента n.
Для осевой обработки:
где D - диаметр инструмента, мм.
Расчетные значения n должны быть скорректированы по nст.
Рассчитаем знаменатель геометрического ряда частот вращения шпинделя:
Стандартный ряд nст для этих условий приведен в табл.8.
Выполним расчет и корректировку частоты вращения сверла:
Рассчитаем фактическую скорость резания:
Расчет основного времени .
Формулы расчета для расчетных видов обработки приведены в [5, с.611].
Значения величин врезания L1 и перебега L2 приведены на рисунке 2:
Значение
заносим в табл.6.
Расчет осевого усилия Р0.
Зенкерование
.
По [2, с.281, табл.32]
Расчет крутящего момента Мк.
Зенкерование cогласно [2, с.277]
Согласно[2, с.281, табл.32]
Cм=0.09; q=1; x=0.9; y=0,8.
Окончательно получим:
=
0,47
Расчет мощности решения.
С учетом [2, с.280] эффективная мощность резания Ne
Полученные значения Р0, МК, Nе заносим в таблицу 6.
РАСЧЕТ РЕЖИМОВ РЕЗАНИЯ ДЛЯ ОПЕРАЦИИ ФРЕЗЕРОВАНИЯ.

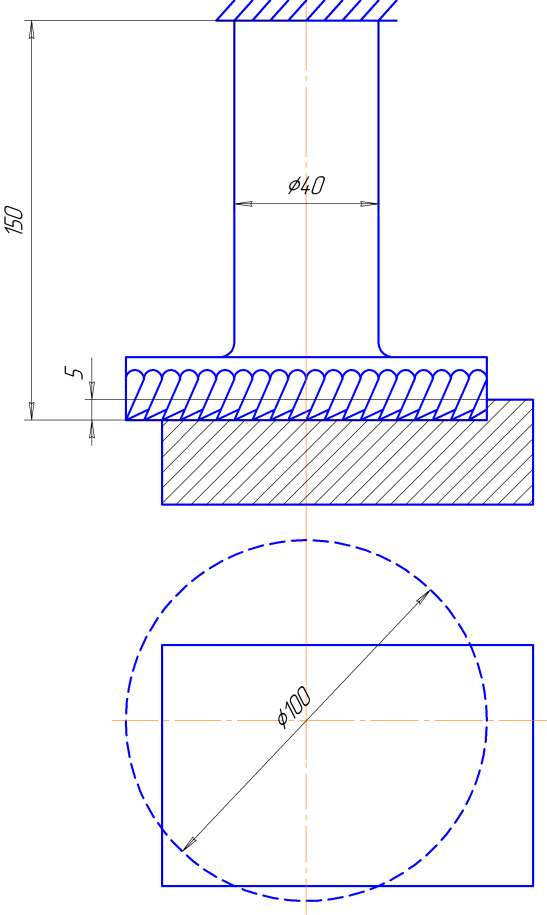

Рис.3.
Анализ исходных данных.
Заготовка. Плита, предварительно обработанная, из качественной стали 35 . Термическая обработка: нет,
Деталь. Согласно рис. 3, заготовку необходимо отфрезеровать поверху в размер 35 мм.
Выполняемый переход: Обработка торцевой фрезой
100 мм, L=150 мм, t=5, B=80 мм.
Приспособление. Заготовка базируется по трем обработанным поверхностям в приспособлении с пневматическим поджимом сбоку.
Оборудование : В качестве оборудования по [2, c 54, табл.40] выбран горизонтально фрезерный широко универсальный станок мод. 6Р82Ш, имеющий следующие параметры:
Число частот горизонтального шпинделя
=18;
Пределы частот горизонтального шпинделя
;
Число частот вертикального шпинделя
=11;
4)
Пределы частот вертикального шпинделя
;
пределы продольных и поперечных подач
=
;
Мощность станка
=7,5 кВт.
Выбор числа ходов.
Поскольку
припуски невысокие , каждый переход
выполняем за один ход т.е.
.
Выбор материала режущей части инструмента.
Согласно [2, c 56, табл.13] для чернового фрезерования сталей группы V рекомендуется твердый сплав Т5К10 .
Выбор конструкции и геометрии инструмента.
Учитывая [I, c 233 и 2 с. 174] выбираем стандартную конструкцию и число зубьев соответственно:
Выбор СОЖ.
В [I, c 233 табл.24] при черновом фрезеровании сталей группы V рекомендуется 5-10 % Укринол - 1.
Назначение глубины фрезерования t.
Согласно рис 3. фреза работает со следующей глубиной резания.
[I, c 392]
t=5 мм. Это значение заносим в таблицу 10.
Т а б л и ц а 10.
Основные параметры фрезерной операции.
Операция фрезерования |
Параметры |
|
|||||||
D, мм |
|
L, мм |
t, мм |
B, мм |
|
мм |
T, мин |
||
Концевая фреза |
100 |
10 |
150 |
5 |
80 |
0,059 |
0,6 |
120 |
-
Операция фрезирования
Параметры
n,
V,
,
мин
,
кГм
,
кВт
торцевая
44,27
2,6
1538.01
76.9
Значения
поправочного коэффициента
на подачу.
Таблица 11.
-
Инструмент
Условия обработки
Технологические условия (К 1)
Материал инструмента
(К 2)
Вид фрезерования
(К 3)
Шероховатость
(К 4)
Фреза
1
0,85
1
0.5
0,85
