Назначение подач s.
Развертывание . Согласно [1, с.285] условия развертывания определяют группу 1 подач. Поэтому для группы 1 из [1, с.285, табл.86] выбираем рекомендуемую табличную подачу:
Поправочные коэффициенты Ki для корректировки Sт выбираем из [1, с.285, табл.86] и заносим в табл.7.
Инстру-мент |
Условия обработки |
|||||
Длина отверсия (К1) |
Жесткость (К2) |
Материал инстру-мента (К3) |
Вид отвер-стия (К4) |
Материал заготов-ки (К5) |
Кsj |
|
Развертка |
1 |
1 |
1 |
1 |
0.8 |
0.8 |
Найдем значения скорректированных подач:
Выполним корректировку рассчитанных подач по набору подач Sст станка. Определим знаменатель геометрического ряда подач станка:
Рассчитанные стандартные значения подач приведены в таблице 8.
Т а б л и ц а 8
Ряды подач S и частот n сверлильного станка 2Н135.
S |
0,100 |
0,200 |
0,400 |
0,790 |
1,56 |
- |
0,141 |
0,280 |
0,560 |
1,100 |
- |
- |
|
n |
31 |
62 |
123 |
244 |
486 |
966 |
44 |
87 |
173 |
344 |
685 |
1361 |
Согласно, табл.8 рассчитанные подачи корректируются до следующих станочных значений:
S=0.96 => 0.79 мм/об.
Выбор стойкости инструментов т.
Рекомендуемые значения допустимого износа h3 и стойкости Т осевых инструментов выбираем соответственно из [1, с.228, табл.19] и [1, с.229, табл.20] и заносим в сводную таблицу 6.
Назначение скорости резания V.
Развертывание
Для условий развертывания в [1, с.288,
табл.93] рекомендуют табличную скорость:
Поправочные коэффициенты Ki на VT выбираем из [1, с.288, табл.94] и заносим в табл.9.
Определяем полный поправочный коэффициент КVj и заносим их в последнюю графу табл.9.
Т а б л и ц а 9.
Значения поправочного коэффициента KVj на скорость резания.
Инстру-мент |
Условия обработки |
|||||||
Материал |
Вид отвер- стия (К3) |
СОЖ
(К4) |
Стой-кость
(К5) |
Длина отвер- стия (К6) |
Корка
(К7) |
Кvj |
||
заго-товки (К1) |
инст-румен-та (К2) |
|||||||
Раз-вертка |
0.8 |
1 |
1 |
1 |
1 |
1 |
1 |
0.8 |
Находим значение скорректированной скорости резания:
Расчет частот вращения инструмента n.
Для осевой обработки:
где D - диаметр инструмента, мм.
Расчетные значения n должны быть скорректированы по nст.
Рассчитаем знаменатель геометрического ряда частот вращения шпинделя:
Стандартный ряд nст для этих условий приведен в табл.8.
Выполним расчет и корректировку частоты вращения развертки:
Рассчитаем фактическую скорость резания:
Расчет основного времени .
Формулы расчета для расчетных видов обработки приведены в [5, с.611].
Значения величин врезания L1 и перебега L2 приведены на рисунке 2:
Значение заносим в табл.6.
Расчет осевого усилия Р0.
Развертывание
.
По [2, с.281, табл.32]
Расчет крутящего момента Мк.
Ввиду отсутствия эмпирической зависимости для Мк составим приближенное выражение, используя формулу для PZ при точении:
где z - число зубьев развертки z=8.
Согласно[2, с.273, табл.22]
CP=67; x=1,2; y=0,65.
Окончательно получим:
Расчет мощности решения.
С учетом [2, с.280] эффективная мощность резания Ne
Полученные значения Р0, МК, Nе заносим в таблицу 6.
РАСЧЕТ РЕЖИМОВ РЕЗАНИЯ ДЛЯ ОПЕРАЦИИ ФРЕЗЕРОВАНИЯ.

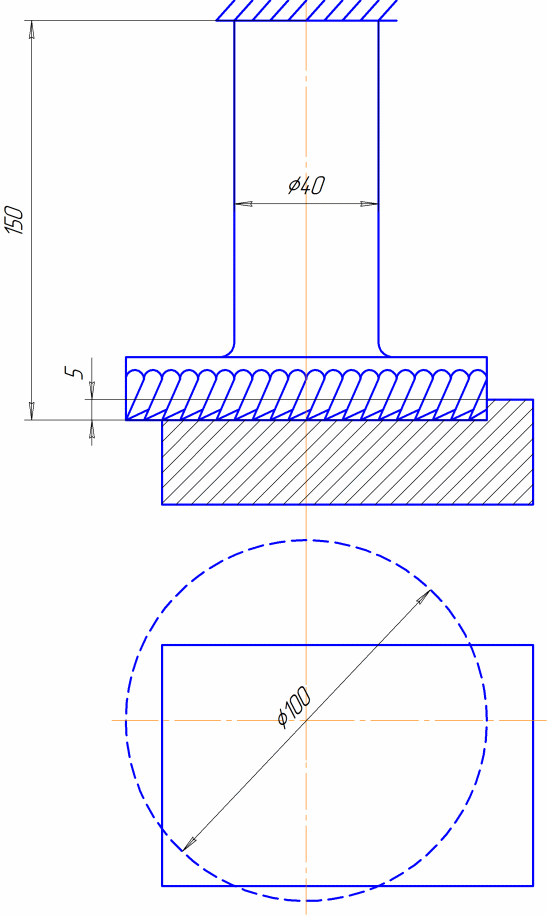

Рис.3.
Анализ исходных данных.
Заготовка. Плита, предварительно обработанная, из качественной стали 35 . Термическая обработка: нет,
Деталь. Согласно рис. 3, заготовку необходимо отфрезеровать поверху в размер 35 мм.
Выполняемый переход: Обработка торцевой фрезой
100 мм, L=150 мм, t=5, B=80 мм.
Приспособление. Заготовка базируется по трем обработанным поверхностям в приспособлении с пневматическим поджимом сбоку.
Оборудование : В качестве оборудования по [2, c 54, табл.40] выбран горизонтально фрезерный широко универсальный станок мод. 6Р82Ш, имеющий следующие параметры:
Число частот горизонтального шпинделя
=18;
Пределы частот горизонтального шпинделя
;
Число частот вертикального шпинделя
=11;
4)
Пределы частот вертикального шпинделя
;
пределы продольных и поперечных подач
=
;
Мощность станка
=7,5 кВт.
Выбор числа ходов.
Поскольку
припуски невысокие , каждый переход
выполняем за один ход т.е.
.
Выбор материала режущей части инструмента.
Согласно [2, c 56, табл.13] для чернового фрезерования сталей группы V рекомендуется твердый сплав Т5К10 .
Выбор конструкции и геометрии инструмента.
Учитывая [I, c 233 и 2 с. 174] выбираем стандартную конструкцию и число зубьев соответственно:
Выбор СОЖ.
В [I, c 233 табл.24] при черновом фрезеровании сталей группы V рекомендуется 5-10 % Укринол - 1.
Назначение глубины фрезерования t.
Согласно рис 3. фреза работает со следующей глубиной резания.
[I, c 392]
t=5 мм. Это значение заносим в таблицу 10.
Т а б л и ц а 10.
Основные параметры фрезерной операции.
Операция фрезерования |
Параметры |
|
|||||||
D, мм |
|
L, мм |
t, мм |
B, мм |
|
мм |
T, мин |
||
Концевая фреза |
100 |
10 |
150 |
5 |
80 |
0,059 |
0,6 |
120 |
Операция шлифования |
Параметры |
|||||
n,
|
V,
|
, мин |
|
кГм |
, кВт |
|
Плоское |
|
44,27 |
2,6 |
1538.01 |
76.9 |
|
Значения
поправочного коэффициента
на подачу.
Таблица 11.
Инструмент |
Условия обработки |
|
|
|
||||
Технологические условия (К 1) |
Материал инструмента (К 2) |
Вид фрезерования (К 3) |
Шероховатость (К 4) |
|
|
|||
Фреза |
1 |
0,85 |
1 |
0.5 |
0,85 |
|
