1.8 Система питания дизеля
Назначение. Система питания дизеля используется для подачи в цилиндры двигателя очищенного воздуха и мелко распыленного топлива.

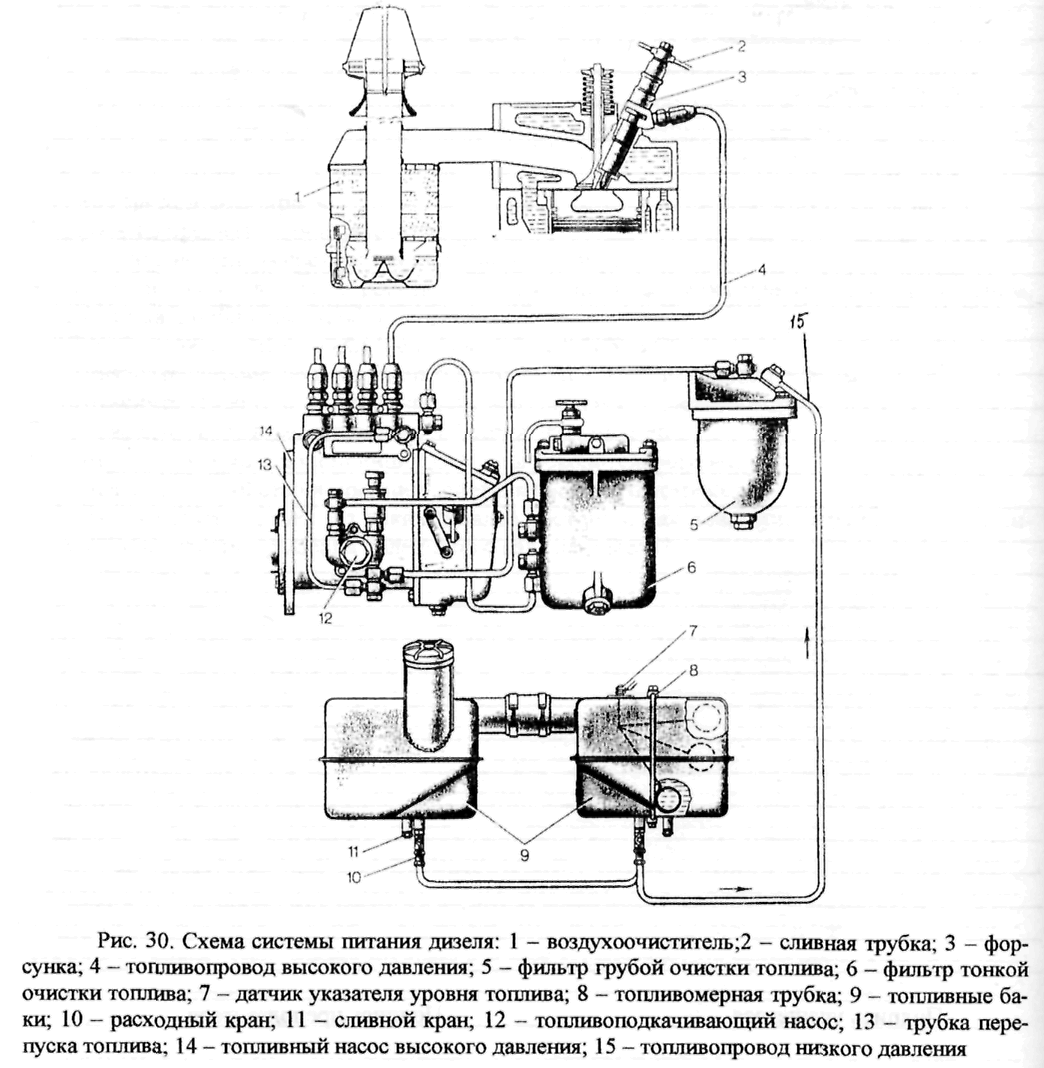

Устройство (табл.9). Система питания дизеля состоит из следующих основных элементов (рис. 30);
топливный бак 9;
фильтр грубой очистки топлива (ФГО) 5;
фильтр тонкой очистки топлива (ФТО) 6;
топливопроводы низкого давления 15;
топливоподкачивающий насос 12;
юшшвный насос высокого давления (ТНВД) 14;
топливопроводы высокого давления 4;
форсунки 3;
воздухозаборник и воздушный фильтр 1;
система выпуска отработавших газов.

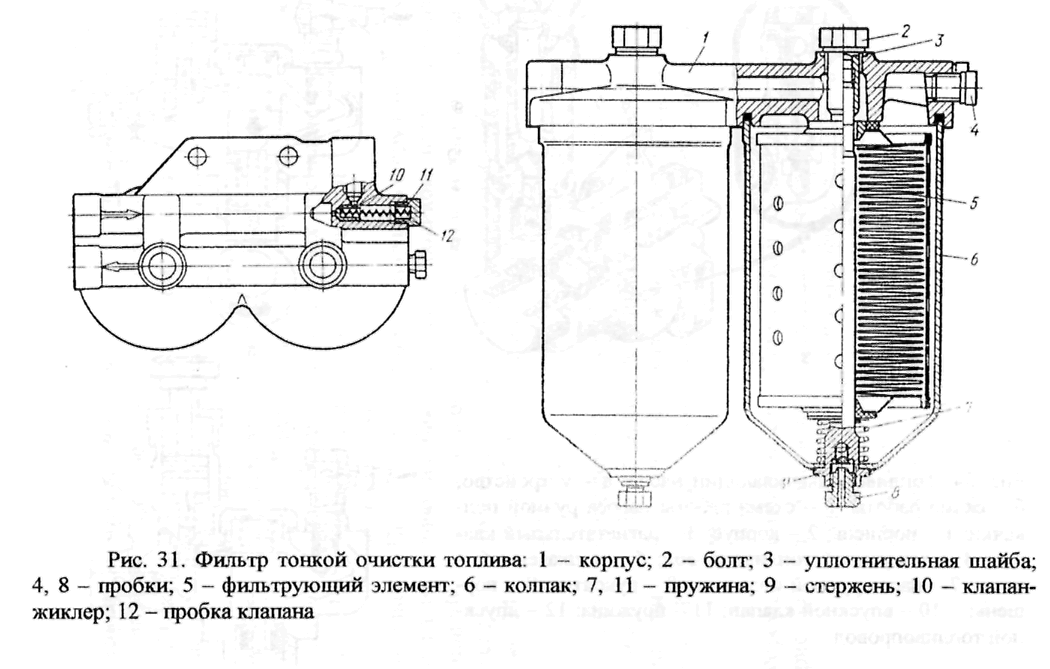

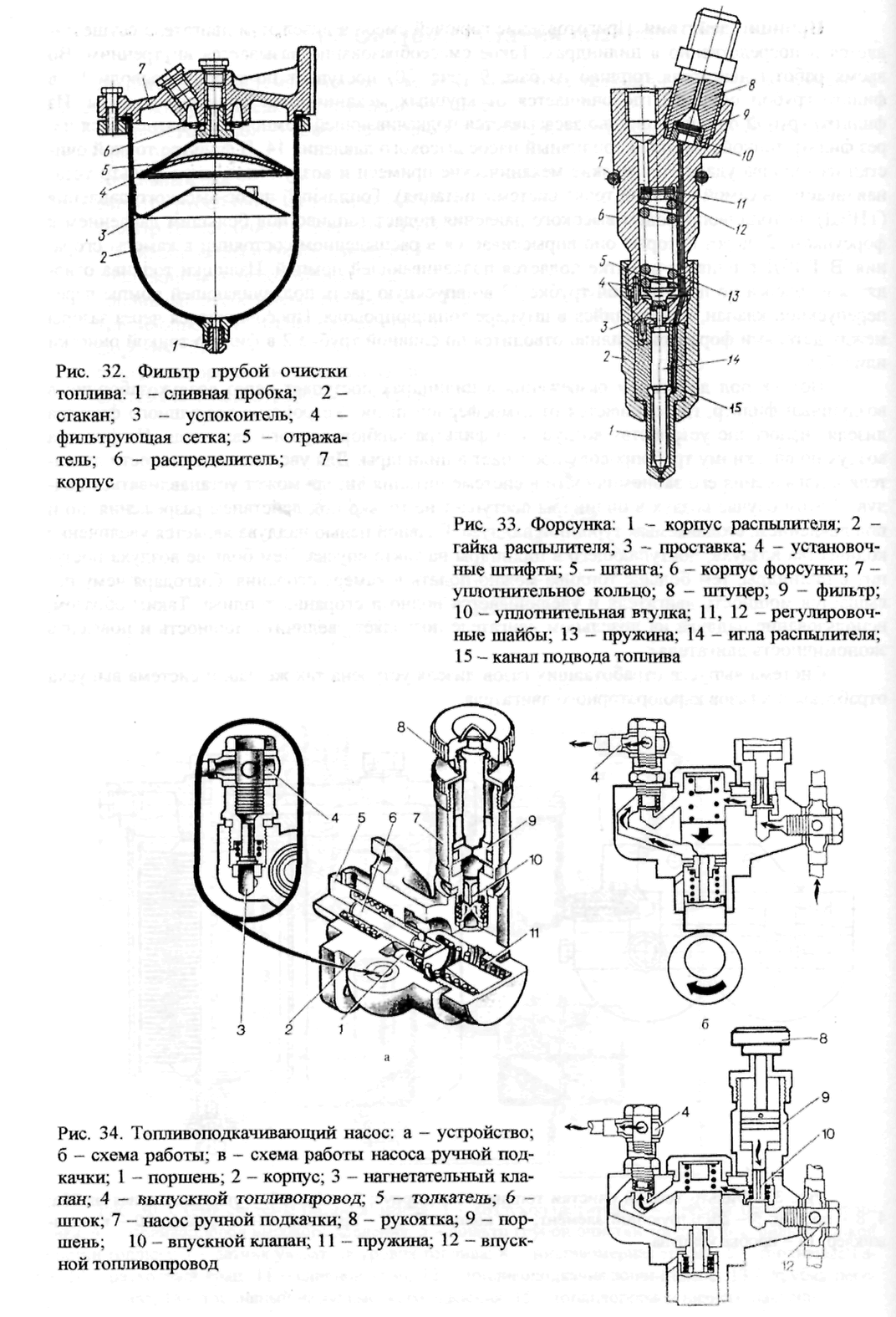

Принцип действия. Приготовление горючей смеси в дизельном двигателе осуществляется непосредственно в цилиндрах. Такое смесеобразование называется внутренним. Во время работы двигателя топливо из бака 9 (рис. 30) поступает по топливопроводу 15 в фильтр грубой очистки, где очищается от крупных механических примесей и воды. Из фильтра грубой очистки топливо засасывается подкачивающей помпой 12 и нагнетается через фильтр тонкой очистки в топливный насос высокого давления 14. В фильтре тонкой очистки из топлива удаляются мелкие механические примеси и воздух (для этого фильтр устанавливается в самой высокой точке системы питания). Топливный насос высокого давления (ТНВД) по топливопроводам высокого давления подает топливо под большим давлением к форсункам 3, через которые оно впрыскивается в распыленном состоянии в камеры сгорания. В ТНВД топливо в избытке подается подкачивающей помпой. Излишки топлива отводятся из насоса по перепускной трубке 13 во впускную часть подкачивающей помпы через перепускной клапан, находящийся в штуцере топливопровода. Просочившееся через зазоры между деталями форсунок топливо отводится по сливной трубке 2 в фильтр тонкой очистки или в бак.
Воздух под действием разрежения в цилиндрах поступает через воздухозаборник в воздушный фильтр, где очищается от атмосферной пыли. Устройство воздушного фильтра дизеля аналогично устройству воздушного фильтра карбюраторного двигателя. Из фильтра воздух по впускному трубопроводу поступает в цилиндры. Для увеличения мощности двигателя и повышения его экономичности в системе питания дизеля может устанавливаться наддув. В этом случае воздух в цилиндры поступает не только под действием разрежения, но и под давлением, создаваемым турбиной наддува. Главной целью наддува является увеличение количества воздуха, поступающего в цилиндры на такте впуска. Чем больше воздуха поступит в цилиндры, тем больше топлива можно подать в камеру сгорания, благодаря чему повышается мощность двигателя и увеличивается полнота сгорания топлива. Таким образом, использование наддува на дизельном двигателе позволяет увеличить мощность и повысить экономичность двигателя.
Система выпуска отработавших газов дизеля устроена так же, как и система выпуска отработавших газов карбюраторного двигателя.
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
________________________________________________________________________________________________
Подпись учащегося Подпись преподавателя
