1.1.1. История акустики.

Акустика является разделом физики, а конкретно, разделом механики, который занимается либо теорией колебаний механических систем различной степени сложности, либо теорией волновых процессов, связанных с распространением звуковых волн в реальных средах. Акустическая волна (звуковая волна) есть процесс распространения деформаций в пространстве и во времени. Звуковые волны распространяются только в среде и не распространяются в вакууме.

Одно из первых упоминаний о существований звука под водой содержится в записной книжке Леонардо да Винчи. В 1490 году он писал: «Если вы остановите свой корабль и опустите один конец длинной трубы в воду, а другой её конец приложите к уху, то вы услышите корабли на большом расстоянии от вас».

К числу первых работ по акустике следует отнести работы голландского физика Снеля (1620г.), который впервые сформулировал закон отражения и преломления звуковых волн на границе раздела двух сред. В оригинальной формулировке он звучит так: отношение синуса угла падения к синусу угла преломления есть константа для данной границе раздела. В современной формулировке это отношение равно отношению скоростей звука в сопряженных средах, но во времена Снеля не было даже представления о том, что такое скорость звука!

Повторное открытие закона Снеля приписывают французскому учёному Декарту (1627г.), хотя сами французы считают Декарта первооткрывателем. Можно также отметить, что аналогичный закон отражения и преломления электромагнитных волн был сформулирован Френелем только в 1823г.

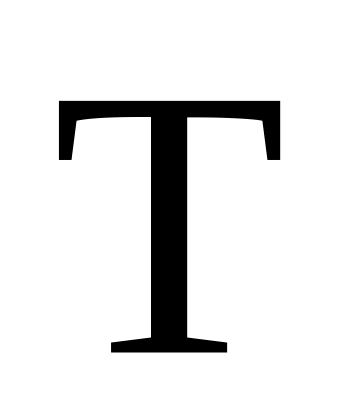

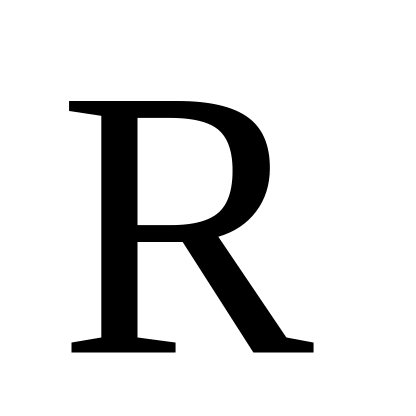

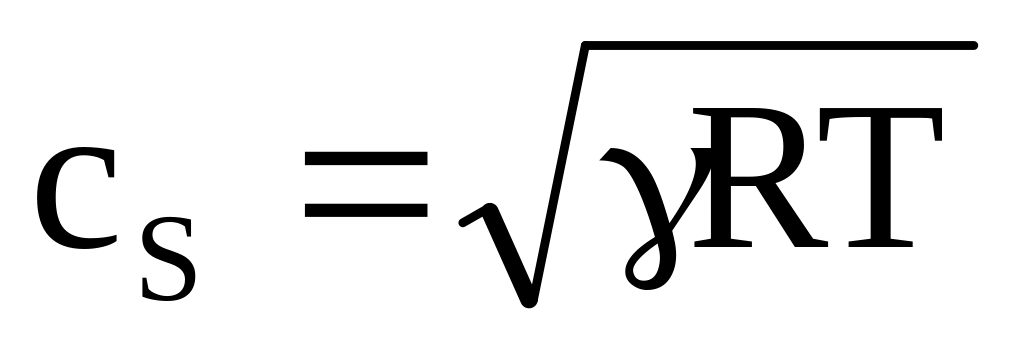

Первая теоретическая оценка скорости звука в атмосфере была дана Ньютоном (~1687г.) на основе кинетической теории газов и определялась как соответствующая изотермическому процессу деформирования воздушной среды , ( - газовая постоянная, - абсолютная температура). Авторитет Ньютона был настолько велик, что его оценку, которая оказалась ошибочной ( ) пересмотрели только после её экспериментального определения в 1738г. членами Парижской академии наук, а теоретическую оценку дал Лаплас (1782г.), который предложил считать процесс распространения звуковой волны адиабатическим, при этом , где - постоянная адиабаты.

Первая теоретическая работа по акустике была написана Л. Эйлером (1727г.)- действительным членом Российской академии наук: «Физическая диссертация о звуке». Л. Эйлер родился в Швейцарии и был приглашён в Российскую академию наук в 1726г. в возрасте 19 лет. За свою жизнь опубликовал свыше 800 научных работ, которые его ученики публиковали после его смерти в течение 80 лет, в том числе ~100 работ было написано только за 1770г, когда Л. Эйлер был уже слепым.

Первая экспериментальная работа по измерению скорости звука в атмосфере была выполнена в 1738г. На окраине Парижа на двух холмах были установлены пушки на расстоянии порядка 30км, которые стреляли навстречу друг другу. Световая вспышка в момент выстрела служила началом отсчёта времени, а в момент прихода звуковой волны измерялось время распространения. Для исключения влияния ветра результаты измерений на встречных трассах усреднялись. Эксперимент подтвердил правоту Лапласа и тот факт, что процесс распространения звуковой волны является адиабатическим. Это положение вошло в систему основных уравнений акустики. Другое основное уравнение- уравнение движения в акустике было сформулировано Л. Эйлером в 1765г.

Первая монография «Акустика» была написана немецким учёным Эрнстом Хладни (1802г.). В этой монографии автор дал систематизированное изложение теории колебаний стержней, мембран, пластин, музыкальных инструментов, а также методы визуализации колебаний (фигуры Хладни). На перевод монографии с немецкого языка на французский Наполеон выделил 6000 франков (для справки: жалование Наполеона, когда он был начинающим лейтенантом артиллерии, составляло 92 франка в месяц).

Особый интерес вызывают волны на воде, которые относятся к классу гравитационных волн. К тому же классу относятся внутренние волны в океане, волны плавучести в атмосфере и корабельные волны. Парижская академия наук учреждает приз за лучшую работу, посвящённую теории таких волн. В 1816г. этот приз выигрывает Коши в возрасте 25 лет, более известный нам как выдающийся математик.

Первая попытка измерения скорости звука в воде была предпринята французом Беданом (1820г.) вблизи Марселя, но плохая синхронизация измерений не позволила получить достоверные данные.

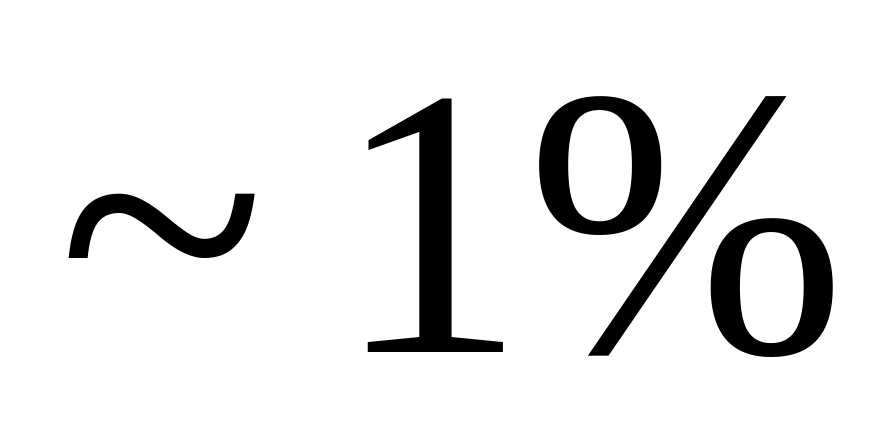

В 1826г. швейцарцы Шарль Штурм и Даниэль Колладон измерили скорость звука в воде на акватории Женевского озера, использовав в качестве излучателя подводный колокол, а в качестве приёмника – слуховую трубку с упругой мембраной на входе. Синхронизация измерений проводилась с помощью световой вспышки. Измеренное значение скорости звука оказалось достаточно точным с погрешностью . Слуховая трубка оказалась настолько удачным приёмником звуковых сигналов в воде, что нашла применение на Российском флоте для обнаружения шума миноносцев и торпедных катеров в условиях плохой видимости, что позволяло предупредить торпедную атаку кораблей, стоящих в бухте. Эта идея была высказана адмиралом Макаровым и успешно применялась на флоте.

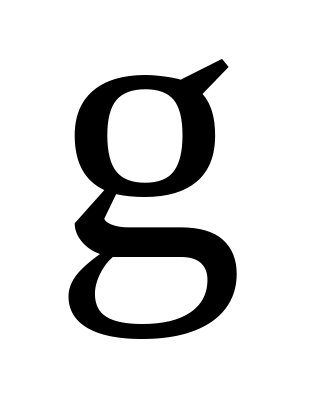

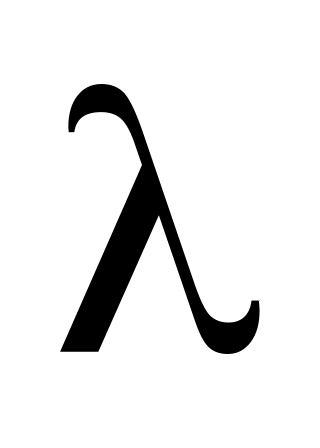

В 1844г. англичанин Рассел наблюдал необычное явление-распространение вдоль Темзы одиночной волны, которую он сопровождал верхом на расстоянии порядка нескольких километров, причём волна распространялась без заметного изменения амплитуды и формы. В последствии такие одиночные волны были названы солитонами, а теория солитонов стала одним из перспективных разделов современной акустики и физики. Ближайшим аналогом солитона является волна цунами, скорость распространения которой зависит от длины волны ( - ускорение силы тяжести, - длина волны), сама зависимость была предсказана ещё Ньютоном.

Процесс собирания знаний по различным разделам акустики завершился выходом в свет в 1877г. фундаментальной работы Джона Вильяма Стретта, который за выдающиеся заслуги в науке получил титул лорда Рэлея (Рейли) – Теория звука т.т. 1,2. В последствии Рэлей был удостоен звания президента Британской академии Наук. Монография Рэлея содержит все основные разделы современной акустики: теорию колебаний систем с сосредоточенными параметрами с степенями свободы, теорию колебаний систем с распределёнными параметрами – теорию колебаний стержней, мембран, пластин, теорию музыкальных инструментов и органов речи и слуха, теорию резонаторов и анализаторов спектра, а также обширные исследования по дифракции волн, теории волноводов, теории излучения звука, архитектурной акустике.

Практическая гидроакустика начинается с открытия в 1880г. братьями Кюри пьезоэффекта, а уже в 1916г. Ланжевен (Франция) и Шиловский (Россия) получают патент на первый гидролокатор (излучатель Ланжевена) на основе сегнетовой соли (или кварца).

Первый звуковой эхолокатор, предназначенный для работы в воздухе был запатентован Ричардсоном (Англия) в 1912г. через 5 дней после гибели «Титаника», а через месяц он получил патент на аналогичное устройство, работающее в воде.

Фесенден (США) сконструировал электродинамический излучатель, предназначенный для эхо-локации под водой. В 1914г. гидролокатор с таким излучателем позволял обнаруживать айсберги на расстоянии до 2 миль ( ), а в первую мировую войну такие излучатели использовались для акустической связи между ПЛ.

1916г.-гидролокатор Ланжевена и Шиловского позволял обнаруживать ПЛ на расстоянии ~1мили.

1935г.38г. – разработка шумопеленгаторов для обнаружения ПЛ. Шумопеленгатор JP (линейная антенна, усилитель, полосовой фильтр, наушники =5000$) – основной шумопеленгатор времён II мировой войны, с помощью которого были была выиграна война с немецкими ПЛ в Атлантике.

1937г. – Спилхауз разработал первый батитермограф, позволявший измерять температуру верхних слоёв морской воды, которым снабжались НК ВМФ для учёта рефракции звука и «послеполуденного эффекта» - отклонения звуковых лучей вглубь моря после прогрева верхних слоёв моря, нарушавшего связь.

Первые эксперименты по созданию отечественного гидролокатора были начаты В.Н. Тюлиным в 1924г. и завершились созданием первой ГЛС «Тамир» в 1940г., которая была базовой ГЛС для подводных кораблей и ПЛ во время войны.

В 1928г. С.Я. Соколов разработал пьезокварцевые излучатели мощностью 600Вт для новых гидроакустических антенн с дальностью действия 510км. (совместно с В.И. Тюлиным). За работы в области гидроакустики стал Лауреатом Государственной премии (1942г.). Автор первой отечественной монографии «Основы электроакустики», автор первого ультразвукового дефектоскопа, первой системы подводного звуковидения в непрозрачных средах – Лауреат Государственной премии 1951г., основатель кафедры электроакустики в ЛЭТИ (1931г.).

В 1941г. вышел первый фундаментальный труд по гидроакустике – В.Н. Тюлин: «Гидроакустика». Акустический институт (АКИН) создан в 1953г. на базе акустической лаборатории ФИАН. «Акустический журнал» - журнал АН СССР, издаётся с 1955г.
