3) Регенеративный реальный цикл гту

Исходные данные: P1=0,101МПа T1=283К T3=1423К v=30 б=0,64 КПДк=0,86 КПДoiт=0,89 G=1кг/с

V ¦ Nт, кВт ¦ Nк, кВт ¦ Nгту,кВт ¦ t2i, k ¦ t4i, k ¦ t5i, k ¦ кпДi

1.000 ¦ 0.00 ¦ 0.00 ¦ 0.00 ¦ 283.00 ¦ 1423.00 ¦ 1012.60 ¦ 0.0000

2.000 ¦ 228.63 ¦ 72.42 ¦ 156.22 ¦ 355.07 ¦ 1195.46 ¦ 892.92 ¦ 0.2933

3.000 ¦ 342.82 ¦ 121.92 ¦ 220.90 ¦ 404.34 ¦ 1081.81 ¦ 837.92 ¦ 0.3758

4.000 ¦ 416.19 ¦ 160.69 ¦ 255.49 ¦ 442.93 ¦ 1008.80 ¦ 805.09 ¦ 0.4115

5.000 ¦ 469.08 ¦ 193.04 ¦ 276.04 ¦ 475.12 ¦ 956.16 ¦ 782.98 ¦ 0.4292

6.000 ¦ 509.86 ¦ 221.04 ¦ 288.82 ¦ 502.99 ¦ 915.57 ¦ 767.04 ¦ 0.4382

7.000 ¦ 542.73 ¦ 245.88 ¦ 296.84 ¦ 527.71 ¦ 882.87 ¦ 755.01 ¦ 0.4423

8.000 ¦ 570.04 ¦ 268.30 ¦ 301.74 ¦ 550.02 ¦ 855.68 ¦ 745.64 ¦ 0.4433

9.000 ¦ 593.29 ¦ 288.80 ¦ 304.49 ¦ 570.42 ¦ 832.54 ¦ 738.18 ¦ 0.4425

10.000 ¦ 613.44 ¦ 307.73 ¦ 305.70 ¦ 589.26 ¦ 812.49 ¦ 732.13 ¦ 0.4404

11.000 ¦ 631.14 ¦ 325.36 ¦ 305.78 ¦ 606.80 ¦ 794.87 ¦ 727.17 ¦ 0.4374

12.000 ¦ 646.89 ¦ 341.87 ¦ 305.02 ¦ 623.24 ¦ 779.20 ¦ 723.05 ¦ 0.4337

13.000 ¦ 661.04 ¦ 357.43 ¦ 303.61 ¦ 638.72 ¦ 765.12 ¦ 719.62 ¦ 0.4296

14.000 ¦ 673.85 ¦ 372.15 ¦ 301.70 ¦ 653.37 ¦ 752.37 ¦ 716.73 ¦ 0.4251

15.000 ¦ 685.53 ¦ 386.14 ¦ 299.39 ¦ 667.30 ¦ 740.74 ¦ 714.30 ¦ 0.4204

16.000 ¦ 696.26 ¦ 399.48 ¦ 296.78 ¦ 680.58 ¦ 730.07 ¦ 712.25 ¦ 0.4156

17.000 ¦ 706.16 ¦ 412.24 ¦ 293.92 ¦ 693.27 ¦ 720.22 ¦ 710.52 ¦ 0.4106

18.000 ¦ 715.33 ¦ 424.47 ¦ 290.86 ¦ 705.44 ¦ 711.09 ¦ 709.06 ¦ 0.4055

19.000 ¦ 723.87 ¦ 436.23 ¦ 287.64 ¦ 717.14 ¦ 702.59 ¦ 707.83 ¦ 0.4003

20.000 ¦ 731.85 ¦ 447.55 ¦ 284.31 ¦ 728.41 ¦ 694.64 ¦ 706.80 ¦ 0.3951

21.000 ¦ 739.34 ¦ 458.47 ¦ 280.87 ¦ 739.28 ¦ 687.19 ¦ 705.94 ¦ 0.3898

22.000 ¦ 746.38 ¦ 469.03 ¦ 277.35 ¦ 749.79 ¦ 680.19 ¦ 705.24 ¦ 0.3846

23.000 ¦ 753.02 ¦ 479.25 ¦ 273.77 ¦ 759.96 ¦ 673.58 ¦ 704.68 ¦ 0.3793

24.000 ¦ 759.30 ¦ 489.16 ¦ 270.14 ¦ 769.82 ¦ 667.33 ¦ 704.23 ¦ 0.3740

25.000 ¦ 765.25 ¦ 498.78 ¦ 266.47 ¦ 779.40 ¦ 661.40 ¦ 703.88 ¦ 0.3688

26.000 ¦ 770.90 ¦ 508.13 ¦ 262.78 ¦ 788.70 ¦ 655.78 ¦ 703.63 ¦ 0.3635

27.000 ¦ 776.28 ¦ 517.22 ¦ 259.06 ¦ 797.75 ¦ 650.42 ¦ 703.46 ¦ 0.3583

28.000 ¦ 781.41 ¦ 526.08 ¦ 255.34 ¦ 806.56 ¦ 645.32 ¦ 703.37 ¦ 0.3531

29.000 ¦ 786.31 ¦ 534.71 ¦ 251.61 ¦ 815.15 ¦ 640.44 ¦ 703.34 ¦ 0.3479

30.000 ¦ 791.00 ¦ 543.13 ¦ 247.87 ¦ 823.54 ¦ 635.78 ¦ 703.37 ¦ 0.3428

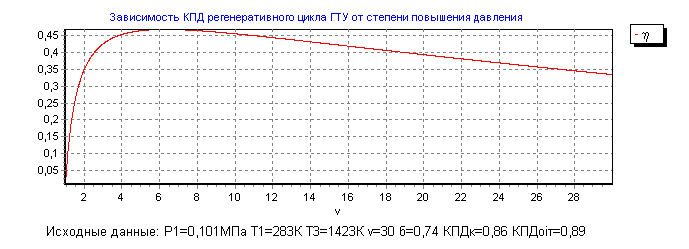

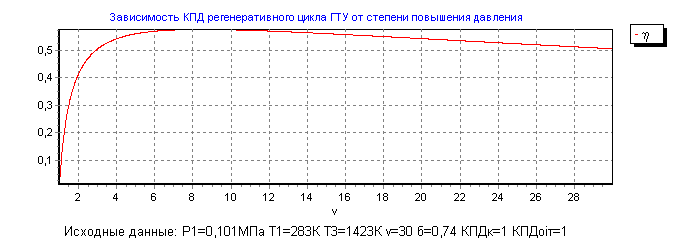

4) Регенеративный реальный цикл гту

Исходные данные: P1=0,101МПа T1=283К T3=1423К v=30 б=0,74 КПДк=0,86 КПДoiт=0,89 G=1кг/с

V ¦ Nт, кВт ¦ Nк, кВт ¦ Nгту,кВт ¦ t2i, k ¦ t4i, k ¦ t5i, k ¦ кпДi

1.000 ¦ 0.00 ¦ 0.00 ¦ 0.00 ¦ 283.00 ¦ 1423.00 ¦ 1126.60 ¦ 0.0000

2.000 ¦ 228.63 ¦ 72.42 ¦ 156.22 ¦ 355.07 ¦ 1195.46 ¦ 976.96 ¦ 0.3486

3.000 ¦ 342.82 ¦ 121.92 ¦ 220.90 ¦ 404.34 ¦ 1081.81 ¦ 905.67 ¦ 0.4250

4.000 ¦ 416.19 ¦ 160.69 ¦ 255.49 ¦ 442.93 ¦ 1008.80 ¦ 861.67 ¦ 0.4530

5.000 ¦ 469.08 ¦ 193.04 ¦ 276.04 ¦ 475.12 ¦ 956.16 ¦ 831.09 ¦ 0.4641

6.000 ¦ 509.86 ¦ 221.04 ¦ 288.82 ¦ 502.99 ¦ 915.57 ¦ 808.30 ¦ 0.4676

7.000 ¦ 542.73 ¦ 245.88 ¦ 296.84 ¦ 527.71 ¦ 882.87 ¦ 790.53 ¦ 0.4671

8.000 ¦ 570.04 ¦ 268.30 ¦ 301.74 ¦ 550.02 ¦ 855.68 ¦ 776.21 ¦ 0.4643

9.000 ¦ 593.29 ¦ 288.80 ¦ 304.49 ¦ 570.42 ¦ 832.54 ¦ 764.39 ¦ 0.4601

10.000 ¦ 613.44 ¦ 307.73 ¦ 305.70 ¦ 589.26 ¦ 812.49 ¦ 754.46 ¦ 0.4551

11.000 ¦ 631.14 ¦ 325.36 ¦ 305.78 ¦ 606.80 ¦ 794.87 ¦ 745.97 ¦ 0.4495

12.000 ¦ 646.89 ¦ 341.87 ¦ 305.02 ¦ 623.24 ¦ 779.20 ¦ 738.65 ¦ 0.4436

13.000 ¦ 661.04 ¦ 357.43 ¦ 303.61 ¦ 638.72 ¦ 765.12 ¦ 732.26 ¦ 0.4374

14.000 ¦ 673.85 ¦ 372.15 ¦ 301.70 ¦ 653.37 ¦ 752.37 ¦ 726.63 ¦ 0.4312

15.000 ¦ 685.53 ¦ 386.14 ¦ 299.39 ¦ 667.30 ¦ 740.74 ¦ 721.65 ¦ 0.4248

16.000 ¦ 696.26 ¦ 399.48 ¦ 296.78 ¦ 680.58 ¦ 730.07 ¦ 717.20 ¦ 0.4185

17.000 ¦ 706.16 ¦ 412.24 ¦ 293.92 ¦ 693.27 ¦ 720.22 ¦ 713.21 ¦ 0.4121

18.000 ¦ 715.33 ¦ 424.47 ¦ 290.86 ¦ 705.44 ¦ 711.09 ¦ 709.62 ¦ 0.4058

19.000 ¦ 723.87 ¦ 436.23 ¦ 287.64 ¦ 717.14 ¦ 702.59 ¦ 706.37 ¦ 0.3995

20.000 ¦ 731.85 ¦ 447.55 ¦ 284.31 ¦ 728.41 ¦ 694.64 ¦ 703.42 ¦ 0.3932

21.000 ¦ 739.34 ¦ 458.47 ¦ 280.87 ¦ 739.28 ¦ 687.19 ¦ 700.74 ¦ 0.3870

22.000 ¦ 746.38 ¦ 469.03 ¦ 277.35 ¦ 749.79 ¦ 680.19 ¦ 698.28 ¦ 0.3809

23.000 ¦ 753.02 ¦ 479.25 ¦ 273.77 ¦ 759.96 ¦ 673.58 ¦ 696.04 ¦ 0.3748

24.000 ¦ 759.30 ¦ 489.16 ¦ 270.14 ¦ 769.82 ¦ 667.33 ¦ 693.98 ¦ 0.3688

25.000 ¦ 765.25 ¦ 498.78 ¦ 266.47 ¦ 779.40 ¦ 661.40 ¦ 692.08 ¦ 0.3628

26.000 ¦ 770.90 ¦ 508.13 ¦ 262.78 ¦ 788.70 ¦ 655.78 ¦ 690.34 ¦ 0.3569

27.000 ¦ 776.28 ¦ 517.22 ¦ 259.06 ¦ 797.75 ¦ 650.42 ¦ 688.73 ¦ 0.3511

28.000 ¦ 781.41 ¦ 526.08 ¦ 255.34 ¦ 806.56 ¦ 645.32 ¦ 687.24 ¦ 0.3454

29.000 ¦ 786.31 ¦ 534.71 ¦ 251.61 ¦ 815.15 ¦ 640.44 ¦ 685.87 ¦ 0.3397

30.000 ¦ 791.00 ¦ 543.13 ¦ 247.87 ¦ 823.54 ¦ 635.78 ¦ 684.60 ¦ 0.3

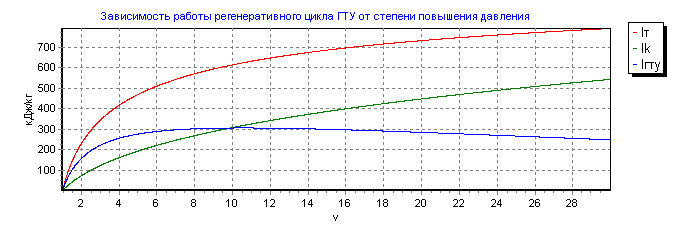

Вывод: при степени регенерации _р=0,64 максимальный η_i=0.4433 (v= 8) максимальная l_гтуi=305.78 (v= 11); при степени регенерации _р= 0,74 максимальный η_i=0.4676 (v= 6) максимальная l_гтуi=305.78 (v= 11). С повышением степени регенерации возрастает термический КПД, работа цикла остаётся неизменной. Оптимальное значение степени повышения давления в компрессоре с термодинамической точки зрения, находится в интервале между максимальным КПД и максимальной работой цикла.
