Разъемы
ST – наконечник имеет цилиндрическую форму диаметром 2.5 мм со скругленым торцом, фиксация происходит за счет поворота оправы вокруг оси коннектора. Слабым местом является вращательное движение оправы при подключении/отключении коннектора. Оно требует большого жизненного пространства для одного линка. Так же наконечник выступает на 5-7 мм что ведет к его загрязнению.
SC – сечение корпуса имеет прямоугольное форму. Подключение/отключение осуществляется поступательным движением. Наконечник полностью покрывается корпусом и потому менее подвержен загрязнению нежели в ST-конструкции.
MPO – имеет размер обычного симплексного SC коннектора, многоволоконный оптический разъем устанавливаемый в адаптер без вращения. В начальной версии мог объединить в себе 12 волокон (его дальнейшее развитие MTP позволяет объединить 72 волокна)
В PON используются SC разъемы
Сравнение sdh и Ethernet
SDH оптимален для передачи голосового трафика, обеспечивает гарантированно высокое качество сервиса (полоса, джиттер, задержки и т.п.) и имеет встроенные механизмы защиты, обеспечивающее практически бесшовное переключение (до 50 мс). Минус в том, что это сетевая технология с коммутацией каналов и независимо от наличия трафика, за каждым сервисом зарезервирована часть канала (большая часть которого может простаивать). Соответственно с Ethernet все наоборот - большая гибкость, ориентированность на пакетный трафик, переключение на альтернативные маршруты происходит не так быстро, коммутация пакетов, отсюда оптимальная утилизация, но джиттер и возможность потери пакетов, а значит необходимость в механизмах QoS.
APON
В середине 90-х годов общепринятой была точка зрения, что только протокол ATM способен гарантировать приемлемое качество услуг связи между абонентами. Поэтому FSAN, желая обеспечить транспорт мультисервисных услуг через сеть PON, выбрал за основу технологию ATM (асинхронный способ передачи данных - это метод передачи информации между устройствами в сети маленькими пакетами, называемыми ячейками (cells). Одним из самых важных преимуществ АТМ является возможность передавать в поле данных ячеек абсолютно любую информацию. К тому же АТМ не придерживается какой-либо определенной скорости передачи и может работать на сверх высоких скоростях). В результате, в октябре 1998 года появился первый стандарт ITU-T G.983.1 (всего было 7 стандартов), базирующийся на транспорте ячеек ATM в дереве PON и получивший название APON (ATM PON). Нисходящий поток (поток к абонентам) имеет длину волны 1550 нм, скорость передачи 155 Мбит/с. Восходящий поток - 1310 нм, 155 Мбит/с.
Базовый протокол: ATM
Битовая скорость передачи (в обе стороны): 155 Мбит/с
Длины волн прямого и обратного потоков: 1550/1310 нм
Тип кабеля: одномодовый описанный в стандарте ITU-T G.652
Доступ в канал: TDMA
Максимальное расстояние передачи: 20 км
Формат фрейма:
Коррекция ошибок (FEC): предусмотрена
BPON
Broadband Passive Optical Network (Широкополосная пассивная оптическая сеть) — результат развития стандарта ATM-PON ITU G.983.x (2001). Транспортный протокол — ATM. Нисходящий поток — 1550 нм, 622 Мбит/с, в более поздних версиях — 1490 нм (так как длина волны 1550 нм освобождена для видео). Восходящий поток — 1310 нм, 622 Мбит/с.
В спецификации B-PON скорость передачи увеличили с 155 Мбит/с до 1244 Мбит/с, появилась возможность реализовать широкополосные сервисы.
Была добавлена новая функциональная составляющая протокола, включающая передачу разнообразных приложений (голоса, видео), что расширило функционал взаимодействия с абонентом. Расширили полосы частот, на которых идет передача данных, что позволило дополнительно нагрузить канал вспомогательными функциями, использующими новую длину волны.
Битовая скорость передачи (прямой / обратный поток), Мбит/с:
155,52/155,52
622,08/155,52
622,08/622,08
1244,16/155,52
1244,16/622,08
Длины волн прямого и обратного потоков: 1480-1580 (1480-1500 для 1244,16 Мбит/c) /1260–1360 нм
Базовый протокол: ATM
Максимальное расстояние передачи: 20 км
Линейный код: NRZ
Максимальное число абонентских узлов на одно волокно: 32
Тип кабеля: одномодовый, описанный в стандарте ITU-T G.652 согласно стандарту ITU-T G.983 на APON/BPON
Доступ в канал: TDMA
Формат фрейма: Тот же то и в APON
Коррекция ошибок (FEC): есть
EPON (GEPON)
Ethernet PON
Развитие Ethernet привело в 2001 г. к началу работы над спецификацией Ethernet PON (EPON) на основе протокола управления множеством узлов (Multi-Point Control Protocol – MPCP). Стандарт IEEE 802.3ah принят в июле 2004го года. Gigabit Ethernet Passive Optical Network (GEPON) - пассивная оптическая сеть на базе протокола Gigabit Ethernet.
EPON определяется как одноволоконная сеть, использующая волновое мультиплексирование WDM на длинах волн 1490 нм для прямого потока и 1310 нм для обратного потока. Окно 1550 нм резервируется для добавления других услуг (кабельного телевидения или частных каналов).
Битовая скорость передачи (прямой / обратный поток), Мбит/с: 1244/1244
Базовый протокол: Ethernet
Максимальное расстояние передачи: 20 км
Линейный код: 8B/10B
Максимальное число абонентских узлов на одно волокно: 16
Длины волн прямого и обратного потоков: 1550/1310 нм

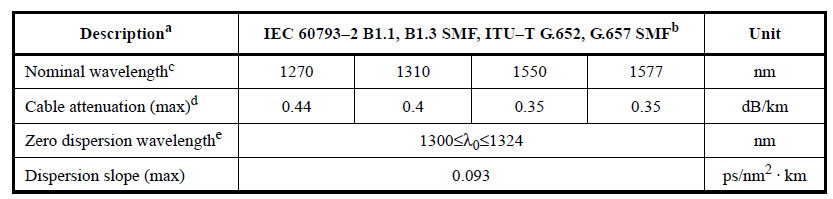

Затухание линии PON, дБ/км: 0.4 (1310 нм)/0.35 (1550 нм)
Тип кабеля: IEC 60793-2, Types B1.1 (dispersion un-shifted single-mode) and B1.3 (low water peak single-mode) and ITU-T G.652 согласно стандарту IEEE 802.3ah
Доступ в канал: CSMA/CD
Формат фрейма:
Коррекция ошибок (FEC): предусмотрена
10GEPON
Спецификация 10GEPON – стандарт IEEE 802.3av и базируется на спецификации 802.3ah, разработанной для сетей FTTH (Fiber To The Home) – EPON и GEPON.
Отличием в новом стандарте является повышение верхней границы пропускной способности с 1 Гбит/с до 10 Гбит/с. Поддерживается как симметричный (10 Гб/с в обоих направлениях), так и асимметричный (10 Гб/с в нисходящем потоке и 1 Гбит/с в восходящем) режимы.
Битовая скорость передачи, Гбит/с : 10/10 или 10/1
Базовый протокол: Ethernet
Тип кабеля: IEC 60793-2 Type B 1.1 (dispersion un-shifted SMF) and Type B 1.3 (low water peak SMF), ITU-T G.652 and ITU-T G.657 (bend-insensitive SMF) согласно стандарту IEEE 802.3av
Максимальный радиус передачи: 20км
Разделение: 1:16, 1:32
Доступ в канал: CSMA/CD
Коррекция ошибок (FEC): Есть
GPON
GPON - gigabyte passive optical network. Стандарт ITU-T G.984.x был принят в октябре 2003 года. GPON можно рассматривать как органичное продолжение технологии APON.В GPON реализуется увеличение как полосы пропускания сети PON, так и эффективности передачи разнообразных мультисервисных приложений. Возможно применение одного волокна с WDM мультиплексированием, либо применение двух волокон без WDM.
Базовый протокол: SDH
Битовая скорость передачи (прямой / обратный поток), Мбит/с:
1244/155;
1244/622;
1244/1244;
2488/622;
2488/1244;
2488/2488
Линейный код: NRZ
Максимальное расстояние передачи: 20 км
Длины волн прямого/обратного потоков: 1480-1500/1260-1360
Максимальное число абонентских узлов на одно волокно: 64
Тип кабеля: одномодовое волокно описанный в стандарте ITU-T G.652
Доступ в канал: TDMA
Формат фрейма:

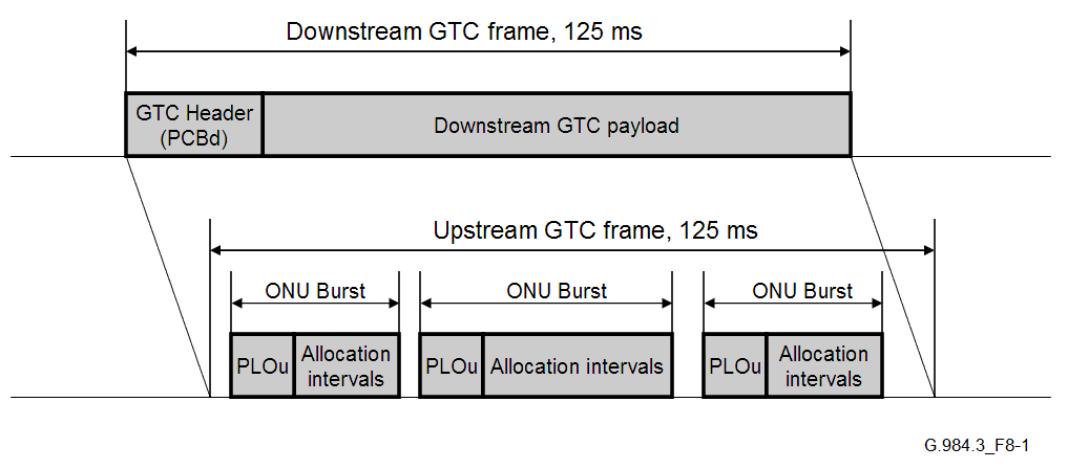

В общем виде формат фрейма имеет вид:
Имеет размер 38880 для прямого потока и 19440 (для скорости 1 Гбит/c) или 38880 байт (для скорости 2 Гбит/c) для обратного.
Коррекция ошибок (FEC): Есть
XGPON
XGPON (10 gigabyte PON) – это следующее поколение PON, разработан в 2010 году, основан на GPON. Делится на 2 типа:
XG-PON1 (10/2.5 Гбит/c)
XG-PON2 (10/10 Гбит/c)
Так как XG-PON2 еще не изучен ниже представлены характеристики XG-PON1
Базовый протокол: SDH
Битовая скорость передачи (прямой / обратный поток), Гбит/с: 9.95328/ 2.48832
Линейный код: NRZ
Затухание линии PON, дБ: 14
Максимальное расстояние передачи: 40 км
Длины волн прямого/обратного потоков: 1575-1580/1260-1280
Тип кабеля: одномодовое волокно описанный в стандарте ITU-T G.652
Доступ в канал: TDMA

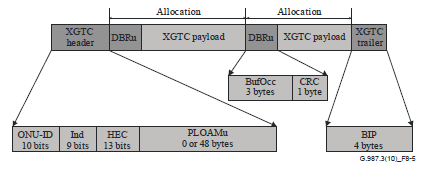

Формат фрейма:
Коррекция ошибок (FEC): Есть
