Технология pon Введение

Сеть PON (Passive Optical Network) – это пассивная оптическая сеть, которая использует пассивные оптические разветвители (сплиттеры) и оптические волновые мультиплексоры (WDM). Система PON позволяет существенно уменьшить число оптических портов в узле доступа оператора и использовать кабельную систему малой жильности. В то же время, технология PON даёт возможность мультисервисного абонентского подключения (Triple Play).

Немного истории

Первые шаги в технологии PON были предприняты в 1995 г., когда влиятельная группа из семи всемирно известных компаний (British Telecom, NTT, KPN, France Telecom, Deutsche Telecom, Telefoniсa и Telecom Italia) создала консорциум, чтобы претворить в жизнь идеи множественного доступа по одному волокну. Эта организация при поддержке Международного союза электросвязи (ITU) получила название FSAN (Full Service Access Network). В свою очередь, в ноябре 2000 г. IEEE создает специальную комиссию EFM (Ethernet in the First Mile) 802.3ah и реализует тем самым пожелания многих экспертов по построению архитектуры сети PON, наиболее приближенной к сетям Ethernet.

Результатами деятельности этих стандартизирующих организаций (ITU и IEEE) становятся следующие технологии:

• ITU-T G.983: APON (ATM PON) и BPON (Broadband PON)

• ITU-T G.984: GPON (Gigabit PON)

• ITU-T G.987.x – XGPON (10 Gigabit PON);

• IEEE 802.3ah: EPON или GEPON (Ethernet PON)

• IEEE 802.3av : 10GEPON (10 Gigabit Ethernet PON)

Вариант APON/BPON используется преимущественно в Северной Америке, в Азии – EPON. Для Европы, России и СНГ наибольший интерес представляет технология GPON и ее более широкополосный последователь XGPON.

Принцип действия pon

Основная идея архитектуры PON — использование всего одного приёмопередающего модуля в OLT (optical line terminal) для передачи информации множеству абонентских устройств ONT (optical network terminal (ITU-T)), также называемых ONU (optical network unit (IEEE)) и приёма информации от них.

Число абонентских узлов, подключенных к одному приёмопередающему модулю OLT, может быть настолько большим, насколько позволяет бюджет мощности и максимальная скорость приёмопередающей аппаратуры. Для передачи потока информации от OLT к ONT — прямого (нисходящего) потока, как правило, используется длина волны 1490 нм. Наоборот, потоки данных от разных абонентских узлов в центральный узел, совместно образующие обратный (восходящий) поток, передаются на длине волны 1310 нм. Для передачи сигнала телевидения используется длина волны 1550 нм. В OLT и ONT встроены мультиплексоры WDM, разделяющие исходящие и входящие потоки

Прямой и обратный потоки

Прямой поток на уровне оптических сигналов (поток к абонентам) является широковещательным. Каждый абонентский узел ONT, читая адресные поля, выделяет из этого общего потока предназначенную только ему часть информации. Поток идёт на длине волны около1490 нм. Для передачи голоса и видео длина волны около 1550 нм.

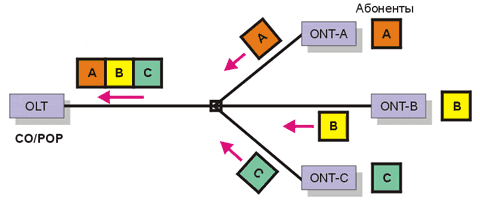

Все абонентские узлы ONT ведут передачу в обратном потоке на одной и той же длине волны, используя концепцию множественного доступа с временным разделением TDMA (time division multiple access). Чтобы исключить возможность пересечения сигналов от разных ONT, для каждого из них устанавливается свое индивидуальное расписание по передаче данных с учётом поправки на задержку, связанную с удалением данного ONT от OLT. Эту задачу решает протокол TDMA. Использование в обратном потоке WDM – дорого и сложнореализуемо. Поток идёт на длине волны 1310 нм.

FTTx

FTTx или Fiber To The X (оптическое волокно до точки X) — это общий термин для любой телекоммуникационной сети, в которой от узла связи до определенного места (точка X) доходит оптоволоконный кабель, а далее, до абонента, — медный кабель.

С помощью FTTx пассивные оптические сети PON, позволяют нескольким абонентам совместно использовать одно подключение между центральным узлом и помещениями абонентов, без применения активных компонентов (т.е. компонентов, которые преобразуют излучение с помощью электро-оптических преобразователей).

В семейство FTTx входят различные виды архитектур:

• FTTN (Fiber to the Node) — волокно до сетевого узла;

• FTTC (Fiber to the Curb) — волокно до микрорайона, квартала или группы домов;

• FTTB (Fiber to the Building) — волокно до здания;

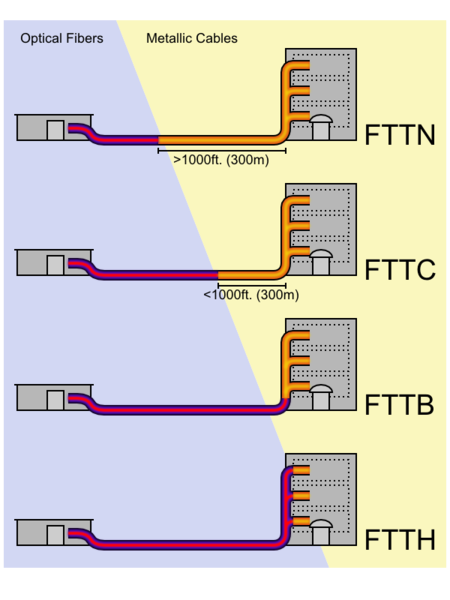

• FTTH (Fiber to the Home) — волокно до жилища (квартиры или отдельного коттеджа).

Они отличаются главным образом тем, насколько близко к пользовательскому терминалу подходит оптический кабель.
