4. Параллельная работа насосов, расположенных на различных насосных станциях.
Параллельной работой насосов называется одновременная подача перекачиваемой жидкости несколькими
насосами в общий напорный коллектор.
В системах водоснабжения, имеющих несколько источников питания, применяют схему подачи воды несколькими насосными станциями в общие коллекторы. В этом случае необходимо рассчитывать систему
параллельно работающих насосов, расположенных на разных насосных станциях. Подобные схемы часто применяют и при перекачивании сточных вод отдельных районов канализования в напорный трубопровод другой канализационной насосной станции. Такие схемы позволяют значительно сократить протяженность
напорных трубопроводов и уменьшить капитальные затраты. Для расчета системы необходимо определить характеристику параллельной работы насосов, установленных на каждой станции. Этот расчет производится так же, как и для параллельно работающих насосов, установленных на близком расстоянии друг от друга. Затем
с
троятся
приведенные характеристики к точке
выхода напорных водоводов из насосной
станции.

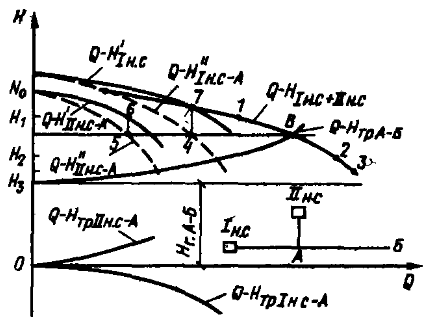

Получив приведенную суммарную
характеристику параллельной работы
насосов на первой насосной станции
H
—Q
1
н.ст. и на второй насосной
станции H —Q 2 н.ст. строим
характеристики трубопроводов от
первой H —Q1 н.с.-А и
второй H —Q2 н.с.-А насосных станций до точки А с учетом разности статических
напоров станций. Вычитая ординаты
характеристик трубопроводов
H —Q1 н.с.-А и H —Q2 н.с.-А из ординат соответствующих суммарных приведенных характеристик
H –Q" 1 н.ст.и H –Q" 2 н.ст., получим приведенные суммарные характеристики первой H —Q"1 н.с.-А и
Второй H —Q"2 н.с.-А насосных станций, приведенные к точке А (слияние двух потоков). Строим характеристику Н—Q трА-Б трубопровода от точки А до заданной точки подачи воды Б. Складываем приведенные характеристики первой и второй насосных станций, для чего при произвольно выбранных напорах Н1,Н2 и Н3 складываем абсциссы характеристик. По полученным точкам 1, 2 и 3 строим кривую суммарной характеристики параллельной работы двух насосных станций. Точка В пересечения характеристики водовода Н—Q трА-Б и характеристики параллельной работы насосных станций H —Q1+2 н.с не является режимной точкой работы системы «насосные станции—водовод».
Для определения подачи каждой станции необходимо от точки В провести линию, параллельную оси абсцисс до пересечения с кривыми H —Q"1 н.с.-А и H —Q"2 н.с.-А соответственно в точках 4 и 5. Напор насосов на каждой насосной станции определяется точками 6 и 7, полученными пересечением перпендикуляров,
восставленных из точек 4 и 5, с кривыми характеристик параллельной работы насосов на каждой насосной
станции. Для определения рабочей точки каждого насоса следует снести режимные точки 6 и 7 работы каждой станции на индивидуальные характеристики насосов, работающих на насосной станции.
5. Основные конструкции динамических насосов типа д.
Насосы двустороннего входа типа Д предназначены для перекачивания воды и чистых жидкостей (сходных с водой по вязкости и химической активности) с температурой 85С и содержанием твердых включений размерами до 0,2 мм, не превышающим 0,05% по массе. Эти насосы применяются на насосных станциях I и II подъема городских, сельскохозяйственных и промышленных систем водоснабжения, в системах мелиорации и ирригации и в других отраслях народного хозяйства. Крупные насосы, могут использоваться в циркуляционных системах тепловых и атомных электростанций.
Насосы Д имеют хорошую всасывающую способность. Вал этих насосов разгружен от осевых гидравлических сил за счет раздвоения общего потока на входе в насос и симметричности конструкции рабочего колеса. Рабочее колесо с двусторонним подводом жидкости обладает по сравнению с колесом одностороннего подвода (при одинаковых значениях напора, подачи и частоты вращения) существенно лучшими кавитационными качествами; одновременно достигается уравновешивание осевых сил на опорный ведущий диск колеса. Случайные осевые усилия воспринимаются дальней от муфты шарикоподшипниковой опорой вала. Лопастное рабочее колесо состоит из трех дисков — ведущего (опорного) и двух ведомых, соединенных пространственными или цилиндрическим лопатками, загнутыми в сторону, обратную вращению вала.
Колесо насосов типа Д с коэффициентом быстроходности nS = 130- 190 имеет шесть — восемь пространственных лопаток, а с nS = 60-90 —восемь цилиндрических лопаток.
Уплотнение и защита рабочего колеса от износа осуществляется сменными защитными кольцами. Во избежание возможных осевых смещений рабочее колесо закрепляется на валу защитными втулками с резьбой
или гайками с помощью защитных втулок. Корпус насоса представляет собой сложную чугунную отливку с
входным патрубком и спиральным диффузорным отводящим каналом, переходящим в напорный патрубок. Входной и выходной патрубки насосов расположены в нижней части корпуса и направлены в противоположные стороны под углом 90° к оси насоса. Для увеличения ресурса работы насоса корпус и крышка корпуса
защищены сменными уплотнительными кольцами. Привод насосов типа Д осуществляется электродвигателем с помощью упругой муфты.
Отличительной особенностью насосов типа Д являются высокие значения
КПД (73—88%), которые сохраняются в течение всего срока службы насоса, гарантийный ресурс
20 тыс. ч — без ремонта рабочих органов. Работают эти насосы плавно, без вибраций; они удобны и
надежны в эксплуатации.
