Список литературы

1. ГОСТ 21.05.01-93 «Правила выполнения архитектурно-строительных чертежей»

2. СНиП 2.01.07-85* «Нагрузки и воздействия»

3. СНиП 3.03.01-87 «Несущие и ограждающие конструкции»

4. СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»

5. В.И.Сетков, Е.П. Сербин «Строительные конструкции»

6. Методическое пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения (к СНиП 2.03.01-84).

Содержание

1. Введение ……………………………………………………..4

2. Компоновка перекрытия, конструкция пола……...………5

3. Расчетная схема и расчетное сечение плиты…………...6-7

4. Нагрузка на плиту…………….…………………………...7-9

5. Статический расчет плиты………………………………….9

6. Назначение класса бетона и арматуры…………………….9

7. Расчет по первой группе предельных состояний……10-11

8. Расчет петель………………………………………………..12

9. Конструирование плиты…………………………………...13

10.Список литературы…………………………………………14

Введение.

Курсовой проект раскрывает актуальность и значение разработанной темы по разделам пояснительной записки к общественному зданию, конструктивное, расчетно-конструктивное решения. Принятое в проекте отвечает основным задачам и требованиям современного строительного производства, и принимается в соответствии с действующими СНиП.

Основной целью курсового проекта является разработка конструктивного решения по проектируемому зданию. По данному курсовому проекту производим сбор нагрузок и расчет элементов.

Исходя из данного проекта, проектируем чертеж.

Расчетно-конструктивная часть

1 Компоновка перекрытия

Расчет плиты перекрытия марки ПК 60.10-8 Ат с предварительным напряжением.

Перекрытия в здании выполняются из сборных железобетонных предварительно напряжённых плит, опирающихся на наружные и внутренние несущие стены из кирпича. Плита принимается аналогично типовой по серии 1.141-1: длина 5980 мм, ширина 990 мм, толщина плиты 220 мм, расход бетона — 1,04 м³, масса плиты – 1,775т, с = 120 мм - величина опирания плиты на стены; (c_min > 90 мм по серии 1.141-1).

2 Конструкция пола.

Линолеум полевинил хлоридный на тканевой основе, плотность р = 1800 кг/м³, толщина t =5 мм.Мастика р= 1000 кг/м³, / = 2 мм.Цементно-песчаная стяжка р= 1800 кг/м³, t = 20 мм.Железобетонная плита многопустотная р = 2500 кг/м³, t = 220 мм

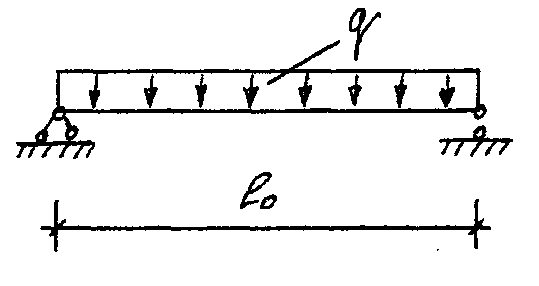

.3 Расчетная схема и расчётное сечение плиты.

Расчётный пролёт плиты для зданий с кирпичными стенами.

Расчётный пролёт плиты:

l_о = l_к - с = 98 - 0,12 =5,86м

где с = 0,12 — величина опирания плиты на стены.

l_к - (конструктивная длина плиты)

l_к = 6000 - 20 = 5980мм = 5,98м (20 мм - ширина шва между плитами). Номинальная ширина плиты b = 1,0м.

Конструктивная ширина плиты с учётом швов между плитами:

b_k= b - 10 = 1000 - 10 =990 мм (10 мм - ширина шва между плитами). Принимаем стандартную высоту плиты h = 220мм.

ПК 60.10-8 Ат

Многопустотные плиты в заводских условиях изготавливают с круглыми пустотами диаметром 159 мм. Количество пустот 5 - при ширине плиты 1,0м.

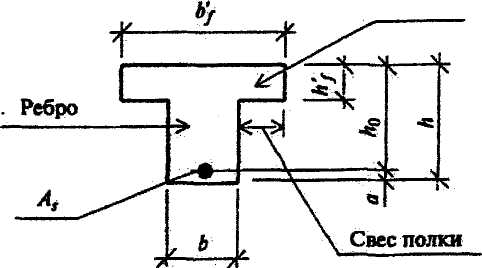

Шаг пустот 185 мм. Ширина рёбер между пустотами 185 - 159 = 26 мм. При пяти пустотах число промежуточных рёбер - 4. Ширина крайних рёбер = (990_{(конструкт. ширина плиты)} - 4х 26-5 х 159) /2 =45,5 мм. Расстояние от грани плиты до оси крайних пустот 45,5* + 159/2 = 190* мм. Расчётное сечение плиты при расчёте по первой группе предельных состояний (расчёт на прочность)

принимается как тавровая балка высотой h = 220 мм.

Полка

Расчётная ширина верхней полки при боковых подрезках 15 мм:

b_f = b_{k (конструктивная ширина плиты)} - (2 x 15) = 990 - (2 x 15) = 960 мм

Высота балки h =220 мм

Расчётная толщина полки h_{f ′} = (h — d_{(диаметр пустот)})/2= (220 -159)/2 = 30,5 мм.

Расчётная ширина ребра b=b_{f ′} - 5 х d = 960 – 5 х 159 = 165 мм.
