9. Обчислення потенційної завадостійкості
Під потенційною завадостійкістю приймання дискретних сигналів розуміють мінімально можливу ймовірність помилки, якщо сигнали приймаються оптимальним приймачем.
Таблиця 6. Ймовірність помилки Рпом при оптимальному прийманні дискретних сигналів
Тип сигналу |
Некогерентне приймання |
ВФМ-2 |
|
Труднощі
застосування формули полягають у
необхідності мати таблицю інтеграла
ймовірності
.
Тому ймовірність помилки при когерентному
прийманні сигналів ФМ-2 можна визначати
для технічних розрахунків за формулою:
,
де:
для
ФМ-2 =
;
відношення
енергії сигналу до спектральної густини
завади
Pпом
(Вт)

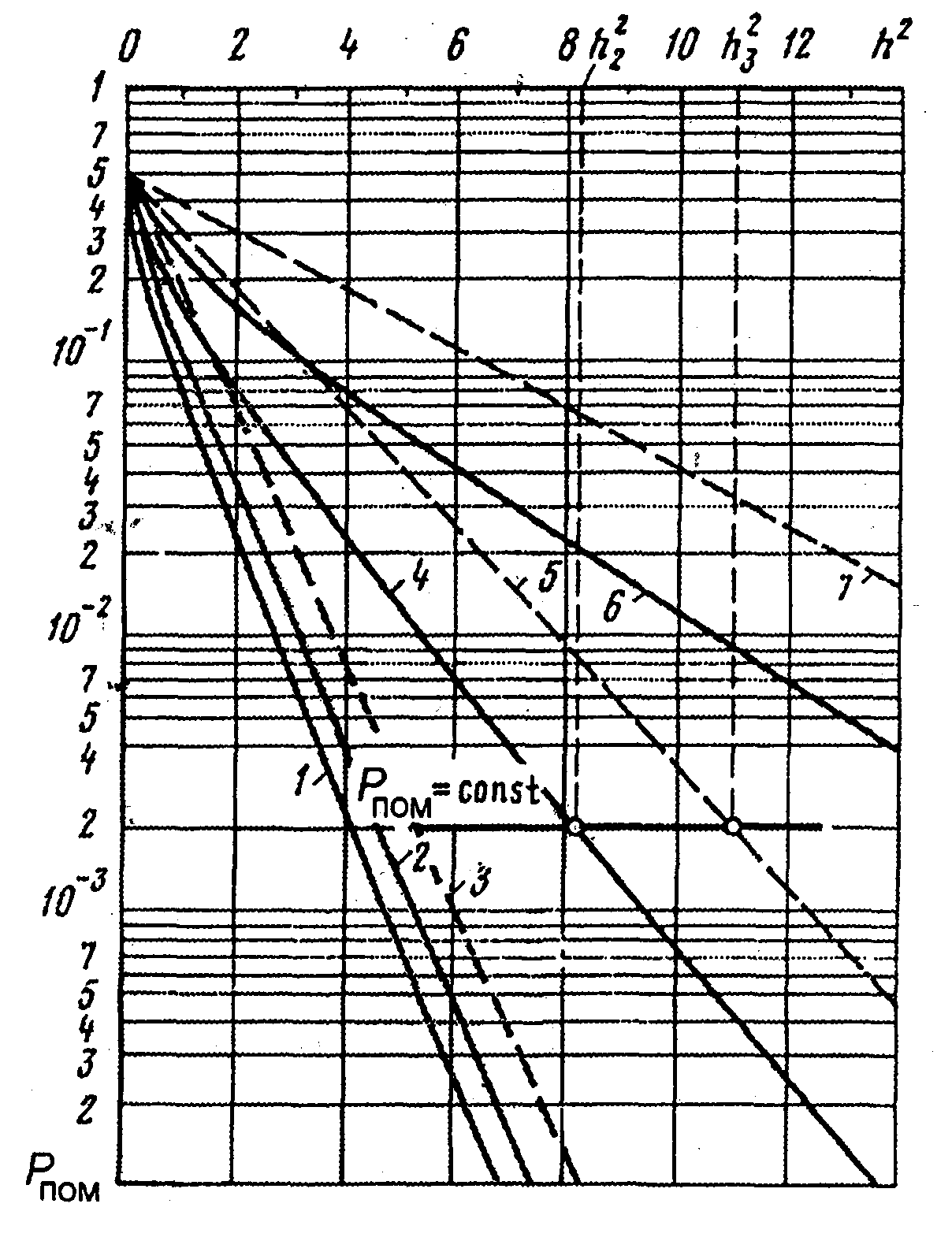

Рис.17 Імовірність помилки оптимального приймання двійкових рівномірних сигналів у каналі з адитивним гауссовим шумом: 1- сигнал ФМ-2; 2,3- сигнали ВФМ-2; 4,5- ортогональні сигнали ЧМ-2; 6,7- сигнали АМ-2 (когерентне і некогерентне приймання)
10. Пропускна здатність двійкового каналу
Якість передавання повідомлення залежить від ймовірності помилок сигналів та відношення сигнал-завада, яке не повинно бути меншим ніж 20 дБ. Найбільше значення швидкості передавання інформації каналом зв’язку при заданих обмеженнях називають пропускною здатністю каналу, яка вимірюється у біт/c.
Пропускна здатність двійкового каналу визначається за формулою:
>
11. Ефективність системи зв’язку
Під ефективністю розуміють степінь використання потужності сигналу, смуги частот каналу та його пропускну здатність.
Для оцінки міри ефективності професор А.Г. Зюко запропонував порівняти ці показники зі швидкістю передавання інформації R.
Узагальнюючою оцінкою ефективності системи зв’язку є коефіцієнт використання пропускної здатності каналу:
,
що дістав назву інформаційної
ефективності.
У реальних
каналах зв’язку швидкість передавання
інформації завжди менша за пропускну
здатність, тому
.
Коефіцієнт
частотної
ефективності:
характеризує використання смуги частот
каналу:
.
Коефіцієнт
енергетичної потужності :
β = -16,9 (дБ)
12. Висновок
В даній курсовій роботі ми ознайомилися з процесом маніпуляції(а саме фазова маніпуляція), досліджується процес перетворення аналогового сигналу в цифровий з подальшим його кодування, а саме за допомогою циклічних кодів (згідно варіанту своєму), за допомогою програми VEE 5 ми показали дослідження сигналу при фазовій модуляції, а також практичне застосування т. Котельникова, показали як здійснюється фазова маніпуляція закодованого сигналу з подальшим аналізом одержаних результатів, ну і нарешті обчислили ентропію, продуктивність джерела, ймовірність помилки, пропускну здатність двійкового каналу, а також ефективність системи зв’язку.
