Оформление отчета
Отчет по лабораторной работе должен содержать:
Титульный лист;
Цель работы;
Краткие теоретические сведения;
Протокол;
Выводы.
Контрольные вопросы
Общие сведения о датчике давления Метран-100-ДД;
Номинальные статические характеристики датчика Метран-100-ДД: с линейно-возрастающей и линейно убывающей зависимостью выходного сигнала от входной измеряемой величины; с функцией преобразования входной измеряемой величины по закону квадратного корня;
Устройство и работа датчика Метран-100-ДД;
Назначение, устройство и работа вентильного блока;
Коммуникатор Метран-650: общие данные и технические характеристики;
Устройство коммуникатора Метран-650;
Общие данные о HART-протоколе;
Технические характеристики HART-протокола.
Список литературы
Датчик давления Метран-100: Руководство по эксплуатации – Челябинск, 2006. – 153 с., ил.
Коммуникатор Метран-650: Руководство по эксплуатации – Челябинск, 2006. – 30 с., ил.
Кирюшин О.В. Управление техническими системами: курс лекций. – Уфа: Изд-во УГНТУ, 2004. – 116 с.
Кулаков М. В. Технологические измерения и приборы для химических производств: Учебник для вузов по специальности «Автоматизация и комплексная механизация химико-технологических процессов». – 3-е изд., перераб. и доп. – М.: «Машиностроение», 1983. – 424 с., ил.
Преображенский В. П. Теплотехнические измерения и приборы: учебное пособие для вузов по специальности «Автоматизация теплоэнергетических процессов». – 3-е изд., перераб. – М.: «Энергия», 1978. – 704 с., ил.
ПРИЛОЖЕНИЕ А |

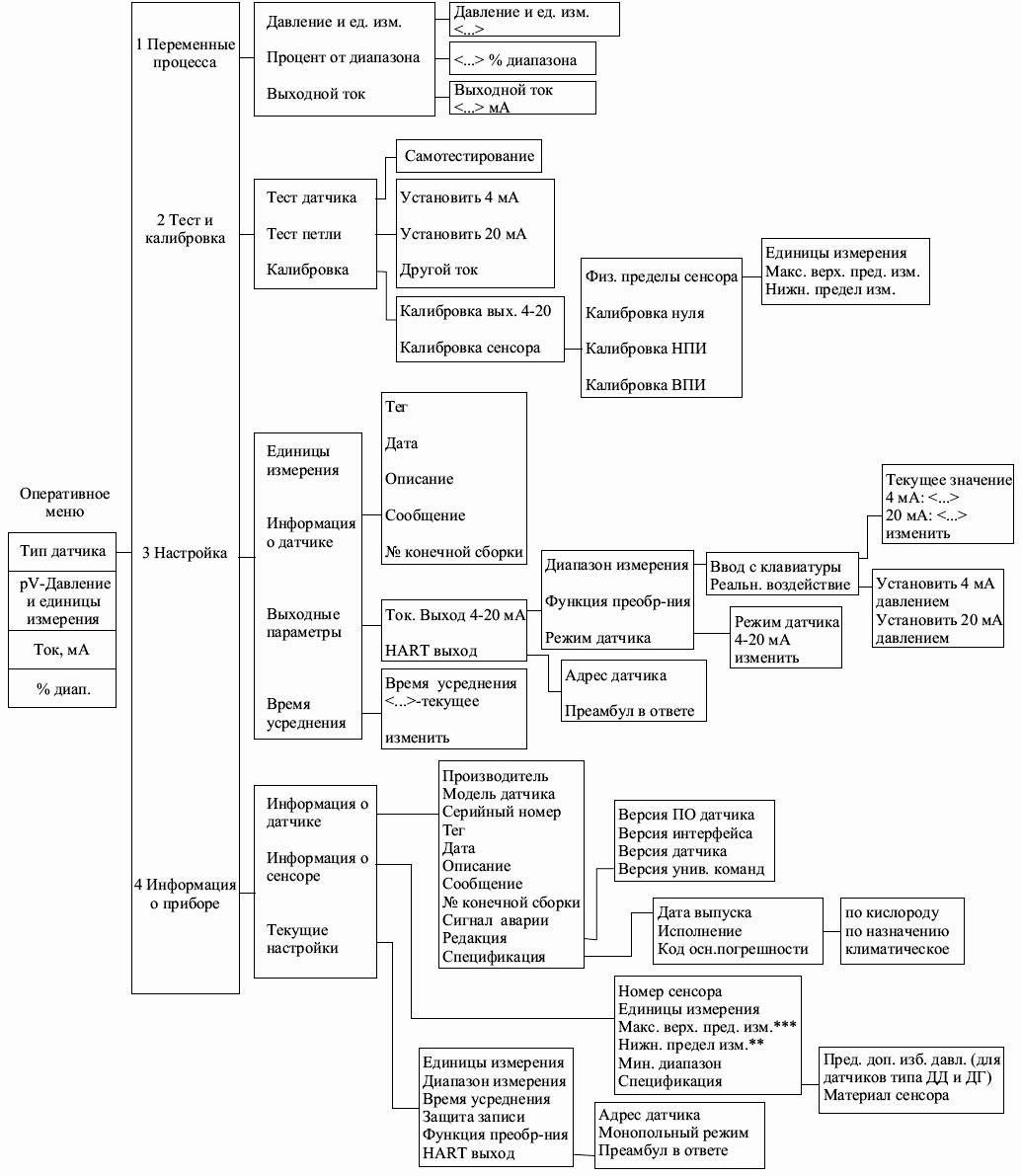

Алгоритм работы коммуникатора Метран-650 при управлении датчиком Метран-100 |
|
|
ПРИЛОЖЕНИЕ Б |
||
Пример протокола
|
||
Метран-100-ДД Модель _________ Код ЭП _________ № _________ Пределы измерения _____________ Ризб _________ Вых. Сигнал __________ мА Питание __________ В Исполнение IP65 ______________ ГОСТ _________ |
||
Таблица 2 |
||
Параметр |
Исходные данные |
Полученные данные |
Данные на дисплее:
|
|
|
Показание U-образного манометра в нуле |
|
|
Информация о датчике:
|
|
|
Информация о сенсоре:
|
|
|
Текущие настройки:
|
|
|
Учебное издание
